随着电子技术突飞猛进的发展，许多电子产品都在追求小型化、多功能化。因此，人们研制出了一批微型元器件——片型元器件，取代以往用的普通元器件，使电子产品的体积大大缩小，功能增加，耗电减少，改善了电路的频响，提高了可靠性。同时，片型元器件规格整齐，有利于设计、生产和安装，因此有着广阔的发展前景。下面我们主要介绍片型元器件的构造和特点。

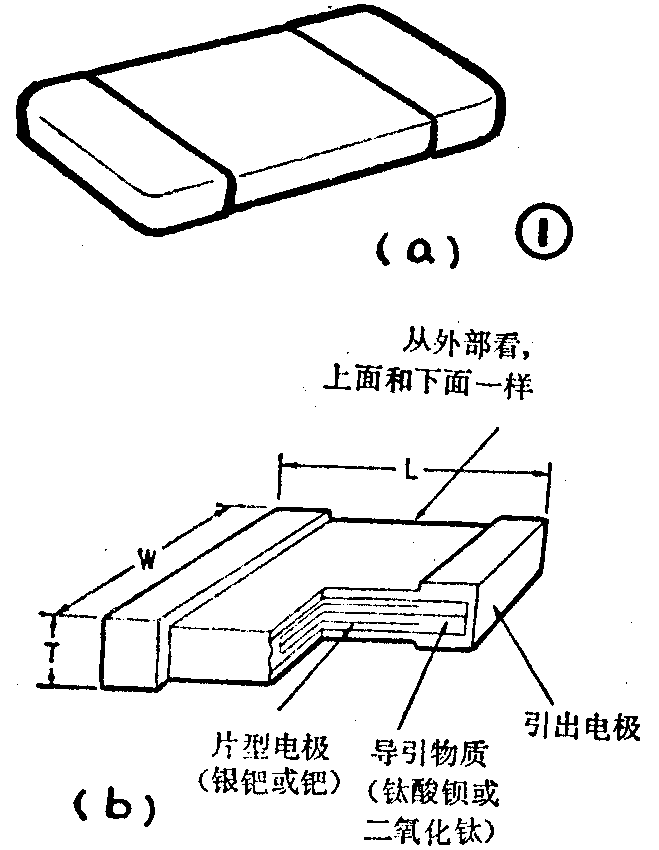

1．陶瓷电容：片型陶瓷电容的外形见图1（a），内部结构见图1（b）。它的特点是容量范围宽，耐压相对较高，有频率补偿和高电导响应。

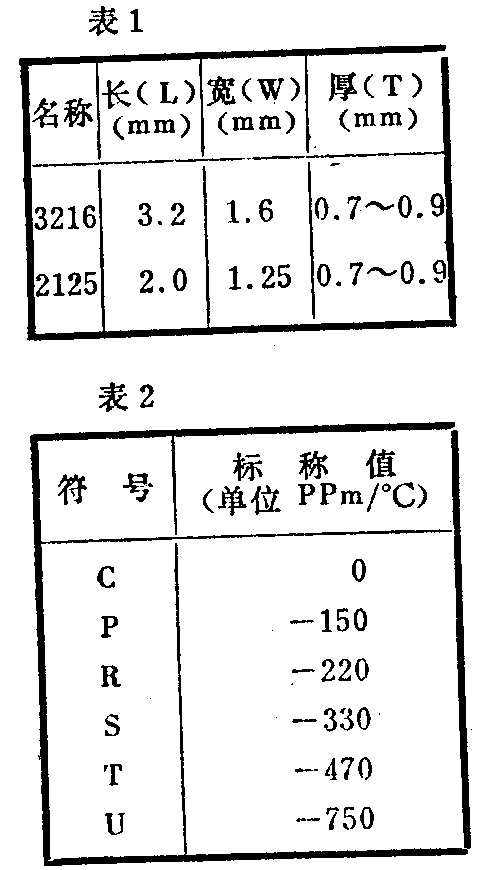

表1给出了陶瓷电容的规格，代号为3216的陶瓷电容，其长为3.2mm，宽为1.6mm。
它的容量范围为1pF～47800pF，耐压为25V、50V。表2给出了陶瓷电容的温度补偿符号及各符号相对应的数值。

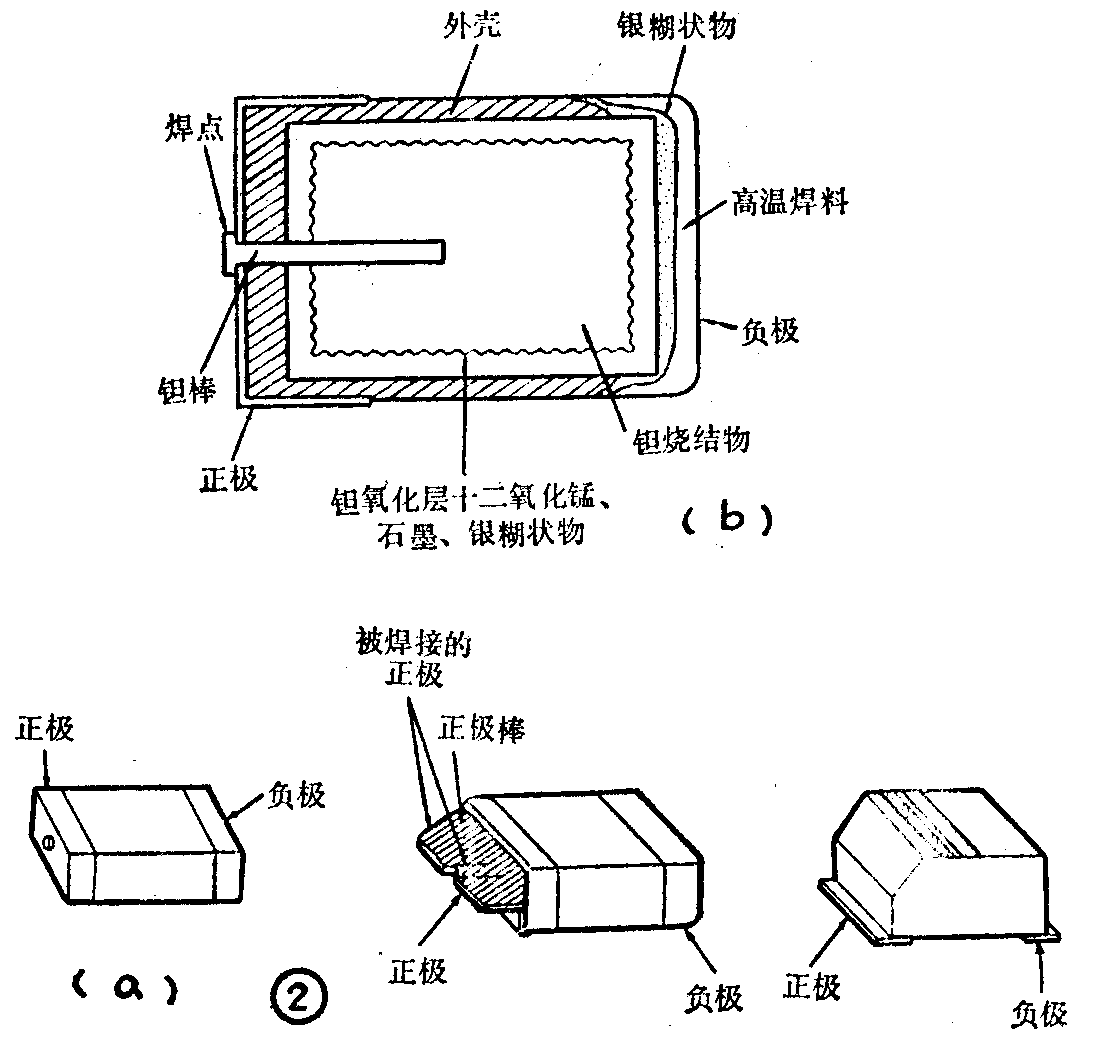

2．钽电容：钽电容的外形见图2（a），内部结构见图2（b）这种电容的体积小、容量大，有极性。正极使用钽棒并露出一部分。另一端是负极，在负极导电物质的表面上使用了一种高温焊料。焊接温度应限制在280℃以下，且焊接时间应小于10秒，以防将高温焊料熔化损坏电容。钽电容的容量范围为0.01μF～100μF, 耐压为4～35（直流)伏,其中常用的是16V、35V。
3．陶瓷微调电容：陶瓷微调电容的外形见图3，分为有极性和无极性两种，其中有极性微调电容是汤姆铝合金帽型（TOMCAP）。其容量范围为15pF～100pF，耐压25V。使用这种电容时，不要让液体流入可变螺钉调节孔内，加在可变螺丝钉上的压力应尽量小，焊接时不要将其表面熔化，焊接温度应控制在270℃，焊接时间不要超过5秒。使用时要特别注意极性。

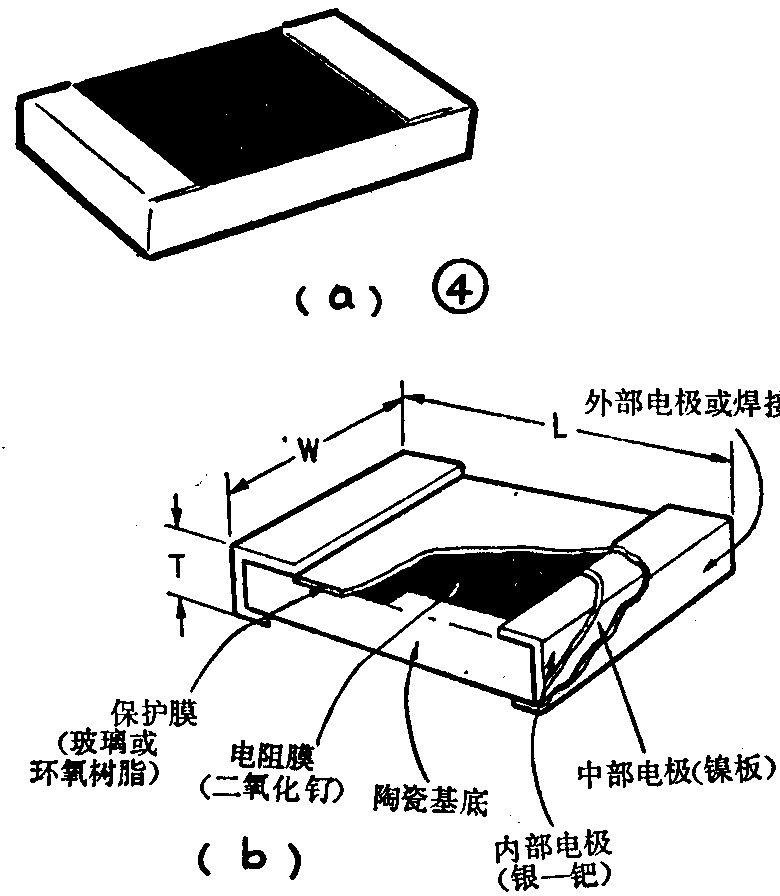

4．电阻：普通的电阻多呈圆柱形状，而片型电阻的外形见图4（a），内部结构见图4（b）。图中电阻膜边缘有一小块长方形白色面积的地方，利用它进行微调，可以得到精确的阻值。

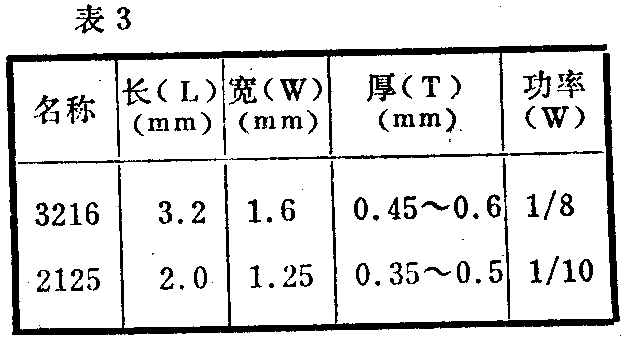

表3给出了片型电阻的规格，这种电阻一面是黑色的，一面是白色的，安装时要将黑色一面朝上，白色一面朝下。它的阻值范围为1Ω～10MΩ，耐压200V。

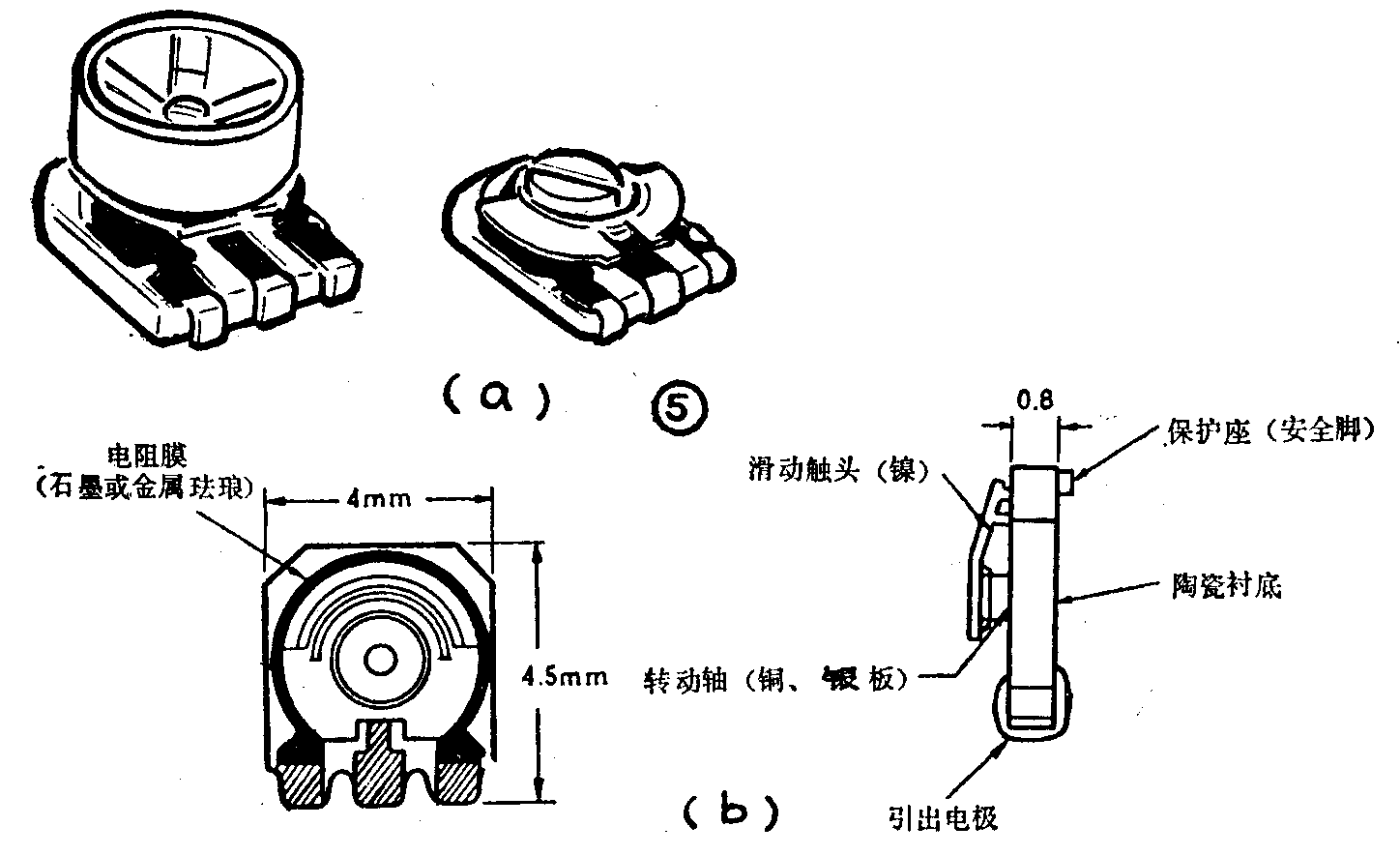

5．可变电阻：图5（a）、（b）分别给出了可变电阻的外形及结构图。这种电阻的外形比较规整，便于机械化加工、自动化安装及调整。但它的滑动触头只能经受大约10次旋转，因此不要过多的转动。可变电阻的阻值范围为10Ω～10MΩ；功率为\(\frac{1}{8}\)W～1;16W;耐压100V、200V。

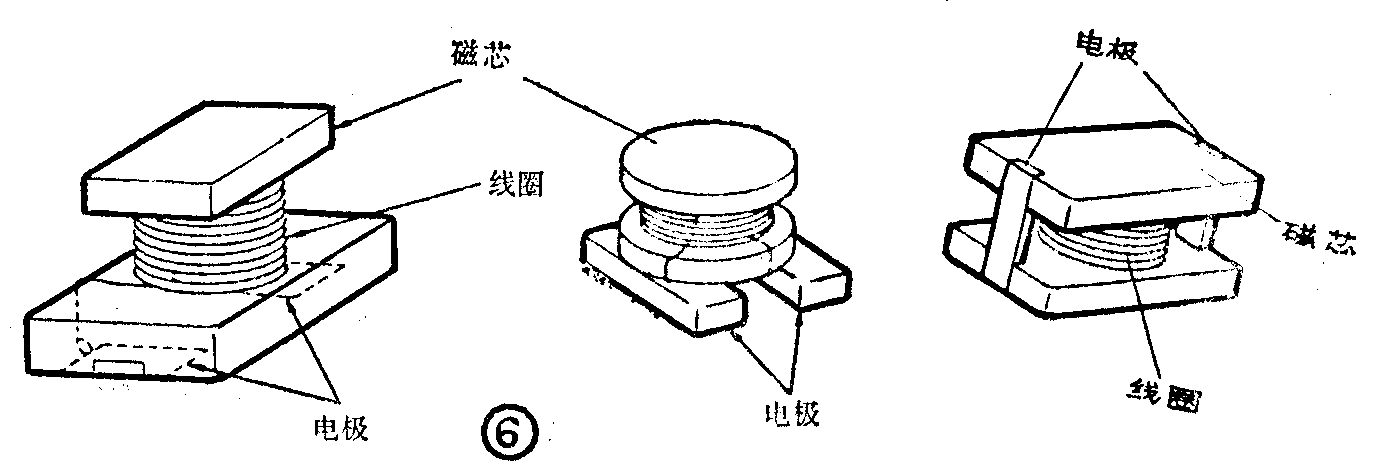

6. 线圈电感：图6是线圈电感的结构图。这是一种小型通用电感，电感量是由铁氧体线圈架的导磁率和线圈的圈数决定的。由于线圈的导线极细，所以在使用中应知道电流的大小，以免损坏电感。另外，铁氧体芯对机械震动非常敏感，所以应注意避免电感遭到震动，同时，这种电感是开磁型的，应注意防止产生振荡及Q值的损失。
电感范围为lμH～1000μH, Q值为50～100。

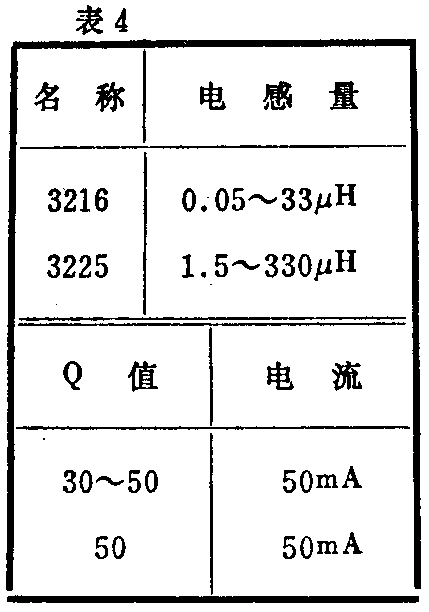

7．模压电感：模压电感的外形见图7（a），内部结构见图7（b）。这种电感也是片型的，它采用树脂外壳，有良好的绝热性能。里面采用铁氧体磁屏蔽层，以防磁场外泄。电感内部采用薄片型印刷式导线，呈螺旋状，根据需要可将其叠在一起，这种电感在工厂装配时可以微调。其规格见表4。

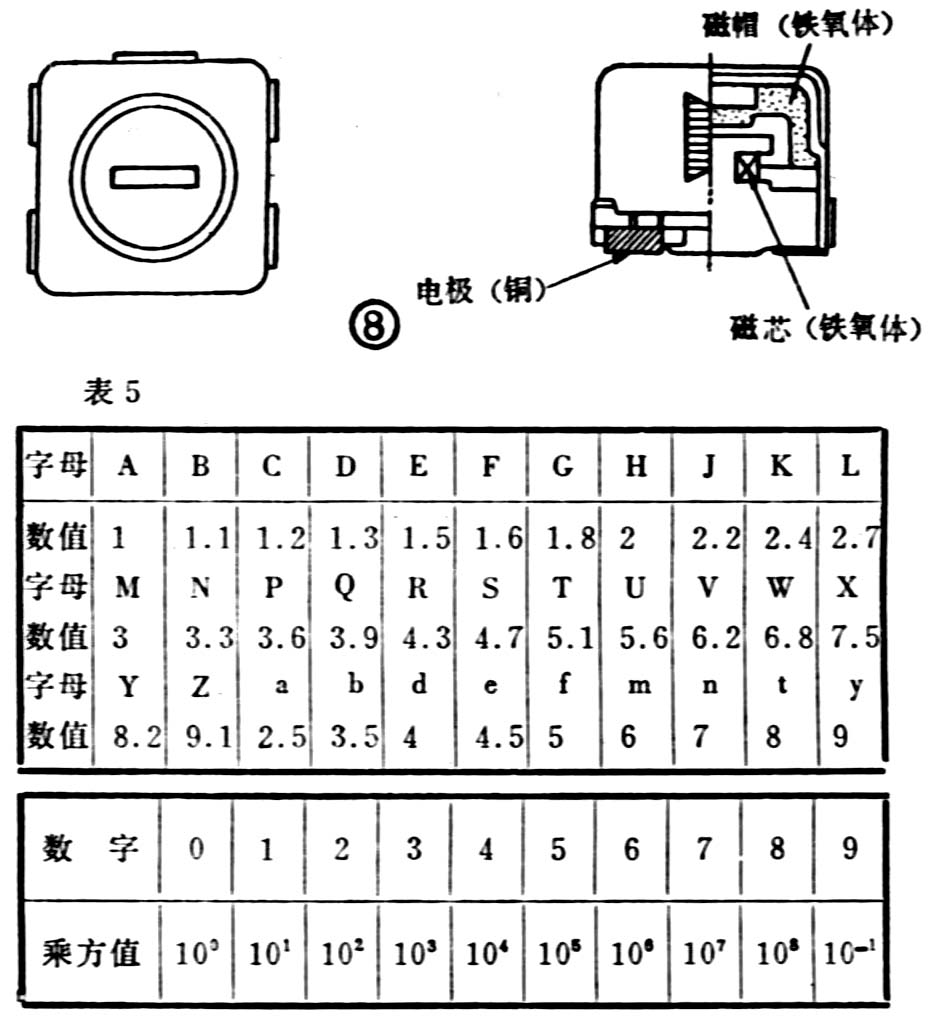

8．可变电感：可变电感的外形及内部结构见图8。这种电感的线圈采用具有热阻的氨基甲酸乙脂涂层铜线。其内部结构类似于收音机中的中频变压器，在圆I字型铁氧体磁芯上绕上线圈，上面有可调的磁帽，调节磁帽就可以调节电感量的大小。
可变电感的电感值范围为1μH～5.6mH; Q值为40～130。
9．四列和两列封装集成电路：这些集成电路采用了先进的光刻制版工艺，提高了集成度，缩小了集成电路的体积。目前大部分微型集成电路的功能和现在通用集成电路的功能差不多，也有一部分有新的功能和多种功能。
这两种集成电路的管脚排列及外形分别见图9（a）（b）。图中所标注的尺寸是由EIAJ（日本电子工业协会）规定的。

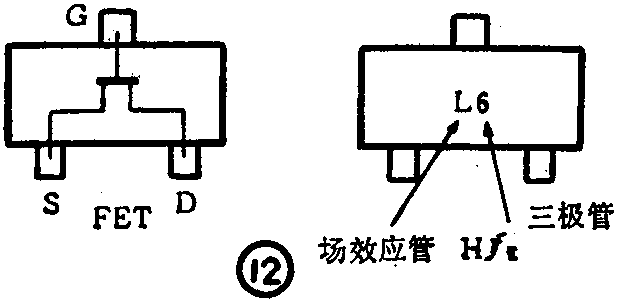

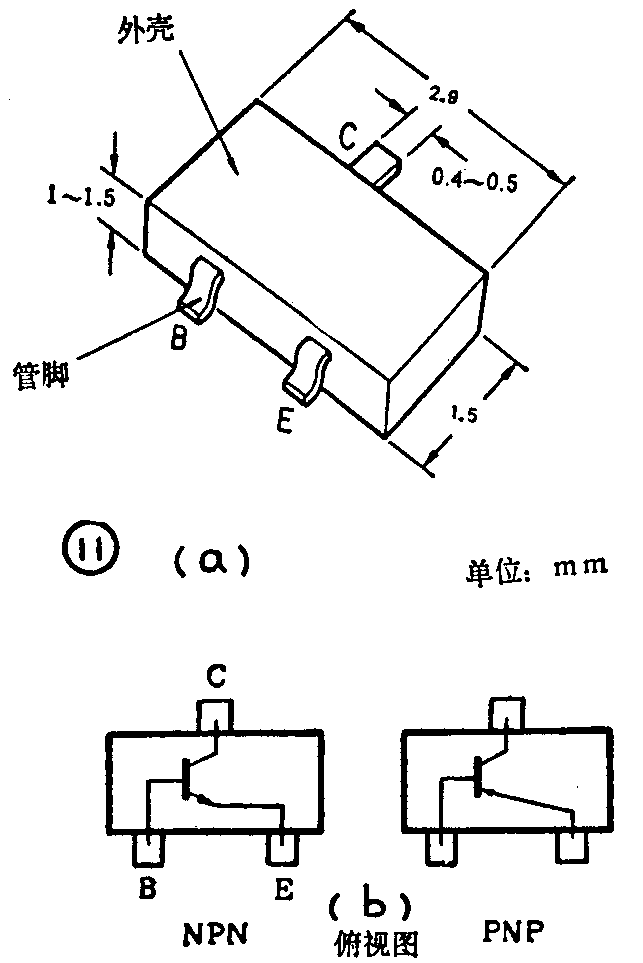

10．晶体三极管、二极管：功率晶体三极管的外形、结构见图10。其功率为1～1.5W，最大可达2W。集电极有两个管脚，焊接时可接任意一脚。

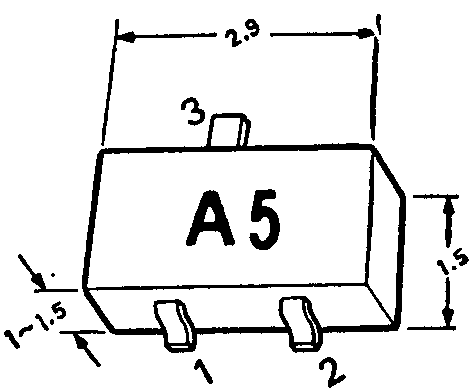

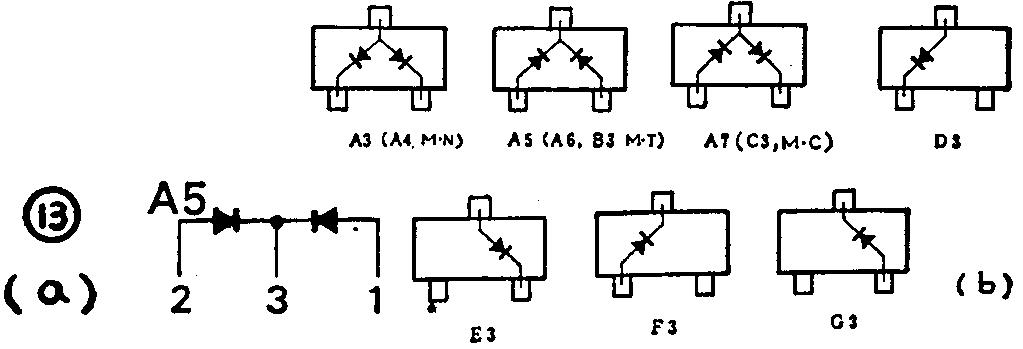

片型的晶体二极管外形见图13（a），内部电路见图13（b）。A3、A5是把两个二极管并联使用，以增大电流；A7是将两个二极管串联使用，也可用其中一个二极管，将另一个空着。由于二极管型号的文字符号较长，元件上写不下，所以用新的符号表示，例如：A3=1S2835，A5＝1S2837；A7＝1SS123。片型二极管的电流为150mA，电压为50伏。
稳压二极管的外形与普通二极管相同。电流为150mA，稳压值为4.7～39伏。
下面介绍片型元件的表示法。

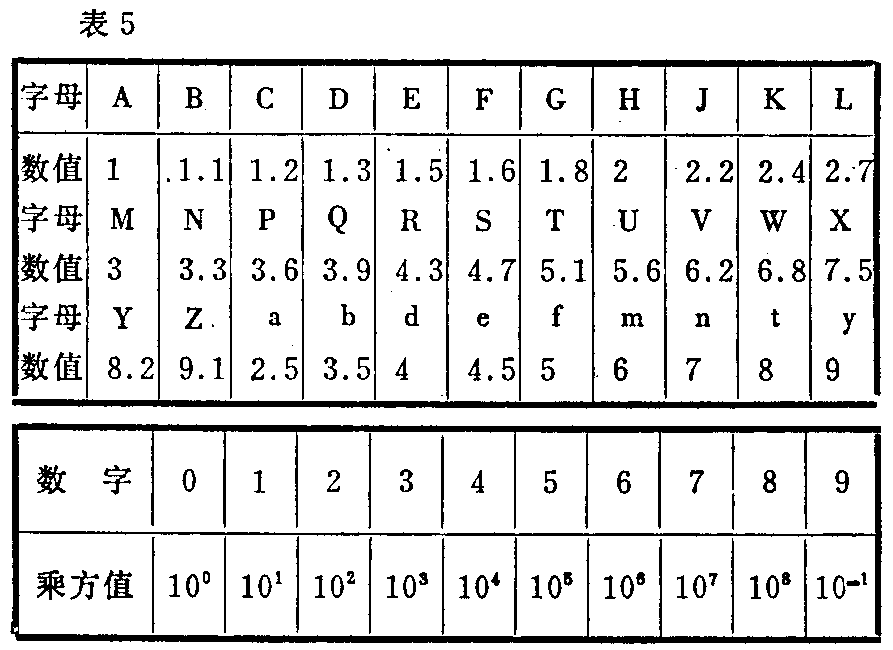

1．两个符号表示法：由一个英文字母、一个数字组成，其中字母为有效数值，数字为10的乘方数。这种表示法适合于电容和电阻，表示电容时，单位为pF，表示电阻时，单位为Ω。两种符号对应的数值见表5。
例如，片型元件上标有“A1”，按表5，查出A表示1，数字“1”代表10的1次方，所以为1×10\(^{1}\)=10pF或10Ω。同理，对于E3, 则表示1.5×103=1500pF或1.5KΩ。
2．三位数字表示法：由三位数字组成，其中第1、2位数字（从左向右数）为有效数字，第三位数字表示10的乘方数。这种方法主要适合于电阻，单位是Ω。
例如，103表示10×10\(^{3}\)=10000Ω或0.01μF，224表示22×104＝220000Ω或0.22μF。

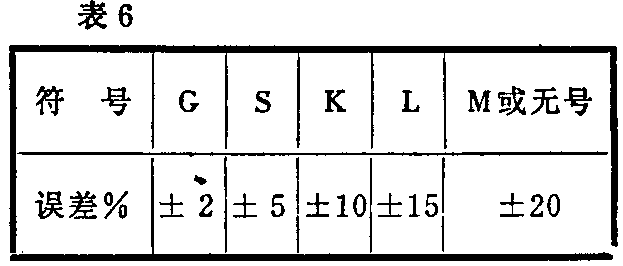

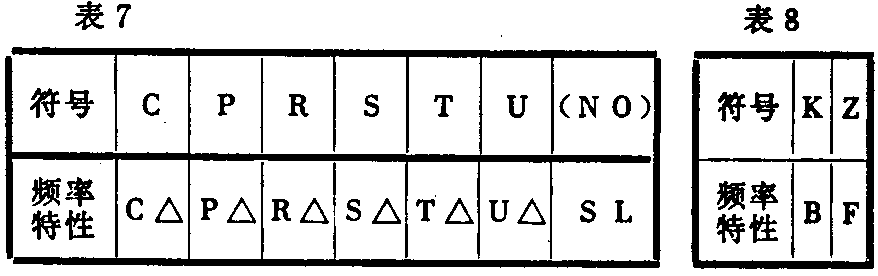

3．四个符号表示法: 主要由3个数字加1个英文字母组成，适用于电感和电容。符号中的数字表示有效值加10的乘方数，同3位数字表示法一样; 字母表示误差，如表6所示: 表7给出了普通介电常数情况下的符号对应的频率特性，其中Δ为温度系数公差。表8给出了高介电常数情况下的符号代表的频率特性。
例如，473Z则表示47×10\(^{3}\)=47000pF，为F特性；15 1R则表示15×101=150pF，为RΔ特性；而22 2则表示22×10U\(^{2}\)=2200pF，为SL特性。（陈忆东）
