浅谈国外电容器的容量及误差表示法

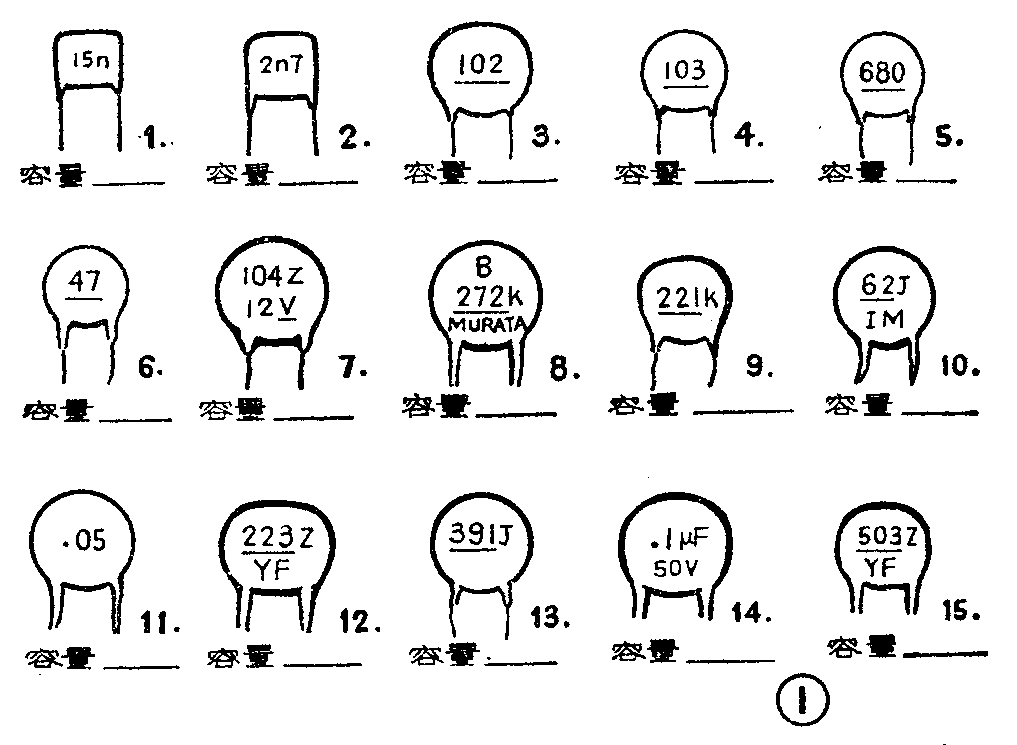

亲爱的读者，您知道图1所示的电容器的容量吗？若知道，请在容量一栏填上该电容器的容量，然后与本文最后一节的答案核对一下，看看您对国外电容器的容量表示法是否掌握。如果您在填写容量时感到很困难，请不必着急，当您读完下文以后，您就会填写了。

国外电容器容量表示法可归纳为三种表示法。

一、直接表示法：

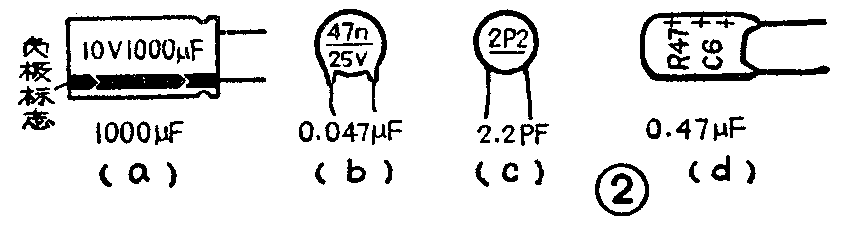

（1）标有单位的直接表示法。这种表示法通常用字母m（10\(^{-}\)3法拉）；μ（10-6法拉）；n（10\(^{-}\)9法拉）和P（10-12法拉）来指示电容器的容量大小。如4n7表示4700pF；6P8表示3.8pF；另外有些是在数字前面冠以R，则表示为零点几μF的电容，如R33则表示为0.33μF的电容。图2所示电容的容量都是采用标有单位的直接表示法来标志的。

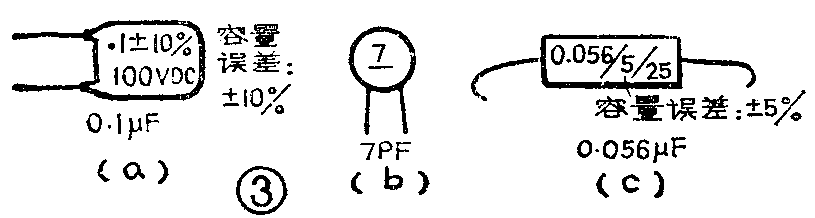

（2）不标单位的直接表示法。在这种表示法中，如果用一位到四位大于1的数，则容量单位为pF。若用零点几或零点零几表示的，其单位一般是μF。如2200则表示该值为2200pF；0.047表示0.047μF。图3所示电容的容量都是采用不标单位的直接表示法来标志的。

二、数码表示法：

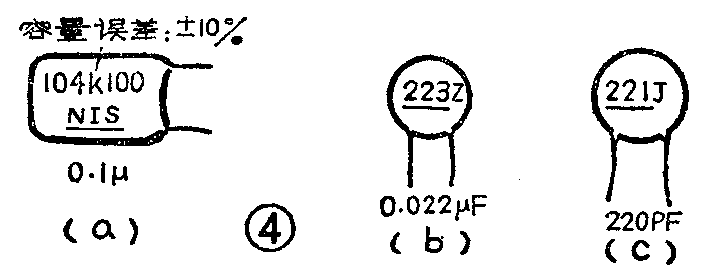

电容器的数码表示法，一般用三位数来表示容量的大小，其单位为pF（微微法），而前面的两位数表示电容量值的有效数字，第三位数表示有效数字后面要加多少个零（即乘以10\(^{X}\)，X为第三位数字）。若第三位数用“9”表示的话，则说明该电容的容量在1～9.9pF之间，这个“9”就是10-1的意思。如223-为22×10\(^{3}\)（pF）＝22000pF=0.022μF。又如339-则为33×10-1（pF）＝3.3pF。在国外电容器中，采用数码表示法是最为常见的。图4所示电容的容量都是采用数码表示法。

三、色码表示法：

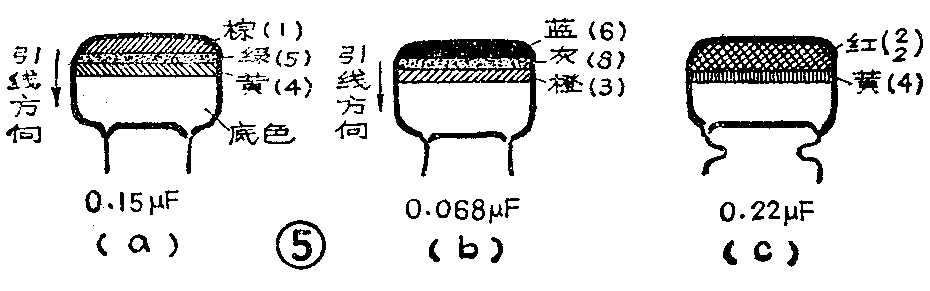

色码表示法跟数码表示法相似。不同的是，它标的不是数字，而是用某种颜色代表某个数码。颜色黑、棕、红、橙、黄、绿、兰、紫、灰和白分别代表0、1、2、3、4、5、6、7、8和9。沿着引线方向，第一、二种颜色代表的数码表示容量的有效数字，第三种颜色代表的数码则表示有效数字后面添加的“0”数，其单位也是pF。如沿着引线方向，第一色环的颜色为棕，第二色环的颜色为黑，第三色环的颜色为黄，则其数码为104、即0.1μF。此外，有的电容器的色环较宽，其宽度为两个甚至三个色环的宽度，则这一色环表示两个或三个相同的数码。如第一宽色环为红色，第二色环（窄一些的）为橙色，则数码为223，即容量为0.022μF。图5所示三个电容的容量都是采用色码法表示的。

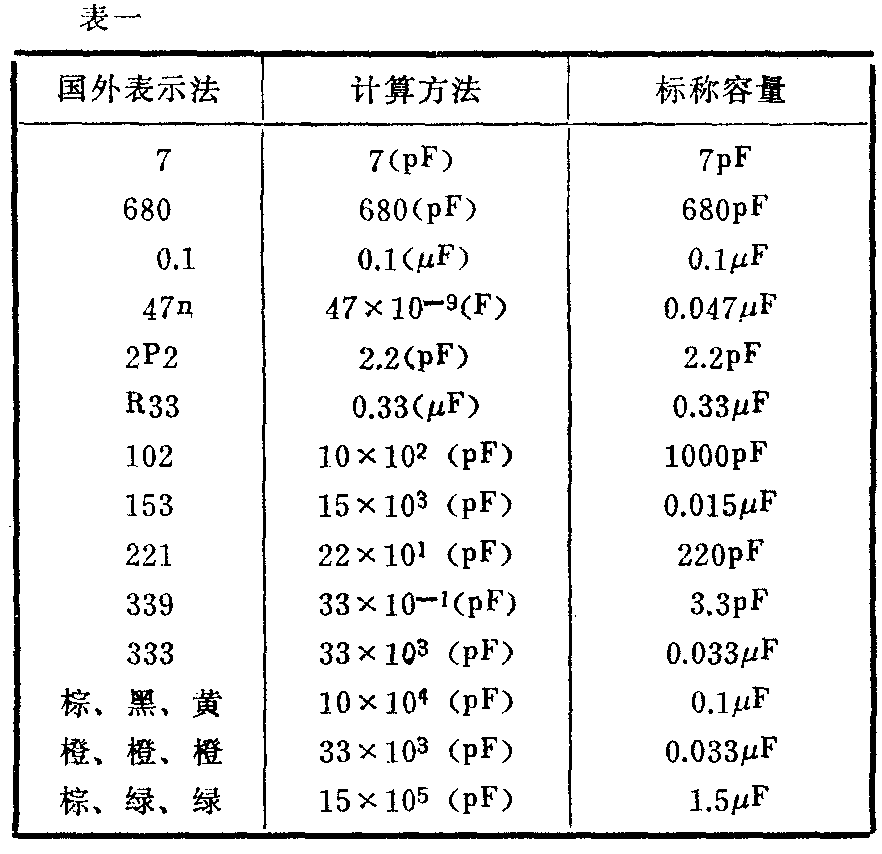

为了使读者对上述三种表示法有一个总的了解，现将表示方法及对应的计算方法和实际标称容量列于表一中，供大家参考。

国外电容器容量误差表示法有两种表示法。一种是将某电容的绝对误差范围直接标出。如8.2±0.4pF，则表示该电容的标称容量为8.2pF，误差范围在±0.4pF之间。另一种误差表示法则直接或用字母表示其百分比误差。如图3（c）中的电容，其中的“5”则表示容量误差为“±5％”。但是，目前大多数厂家生产的电容以字母表示误差的较多。字母表示的百分误差值详见表二。

最后，将图一中电容对应的容量答案写一下。（1）0.015μF；（2）2700pF；（3）1000pF；（4）0.01μF （5）680pF；（6）47pF；（7）0.1μF；（8）2700pF；（9）220pF；（10）62pF；（11）0.05μF；（12）0.023μF；（13）390μF；（14）0.1μF；（15）0.05μF（麦炳才）
