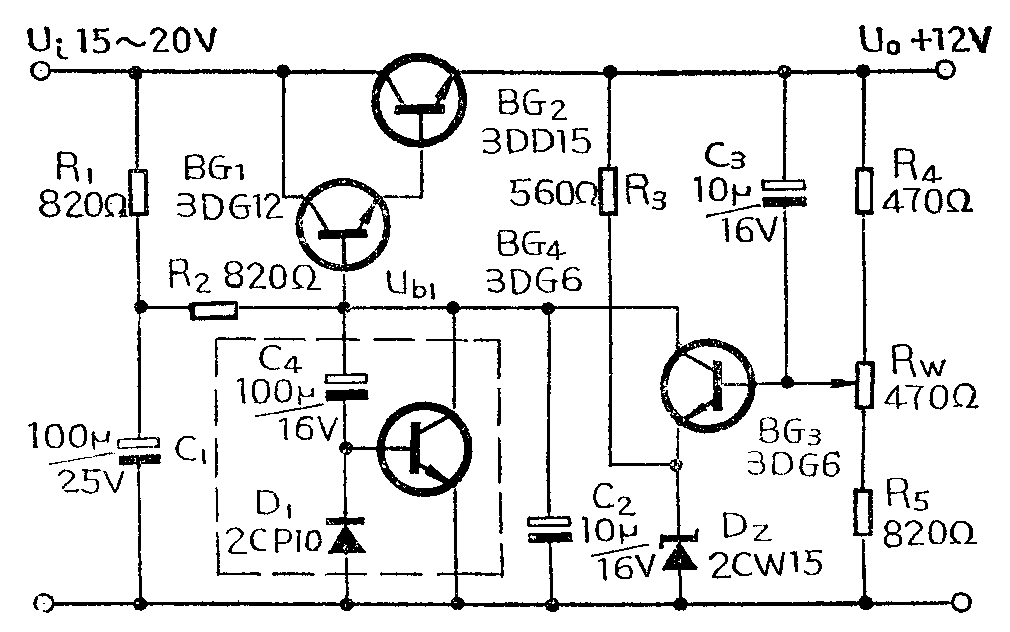

一直流稳压电源如附图所示，它是什么稳压电源，虚线方框内元件的作用是什么？
想想看答案
图示稳压电源是一种软启动直流稳压电源。这种软启动稳压电源与普通稳压电源的区别是：普通稳压电源在输入电压U\(_{i}\)接通后、输出电压Uo很快地上升到额定稳压值；而软启动稳压电源在输入电压U\(_{i}\)接通后，输出电压Uo则是缓慢地上升到额定稳压值。
图中虚线方框内的元器件组成一个软启动开关，BG\(_{4}\)和C4等效为一个大容量的电容器C，即C=C\(_{4}\)（1+β4），其中β\(_{4}\)为BG4的直流放大倍数。当输入电压U\(_{i}\)接通时，由于C4两端的电压为零，输入电压通过R\(_{1}\)、R2和BG\(_{4}\)的be结向C4充电，这个充电流也是BG\(_{4}\)的基极电流，于是BG4导通并使U\(_{bi}\)为低电位，相应有输出的低电位。随着时间的增长C4上的电压逐渐上升，输出电压也逐渐上升，当C\(_{4}\)两端的电压接近12.7V时，BG4截止，稳压电源进入稳定输出状态。图中二极管D\(_{1}\)起着泄放C4上电荷的作用，当输入电压关断之后，C\(_{4}\)上的电荷经D1、BG\(_{1}\)和BG2的be结经输出回路泄放掉，以便进行下一个软启动过程。该电源的软启动时间与C\(_{4}\)的容量有关，电容量越小启动时间越短，电容量越大启动时间越长，当C4为100μF时，启动过程约需10秒钟左右。
这种软启动直流稳压电源，能十分有效地避免瞬时大电流对电视机中显象管灯丝的冲击。由于显象管灯丝在冷态时电阻较小，如果突然加额定电压，就会受到高于额定电流5～6倍的大电流冲击，这对显象管是不利的。采用这种软启动开关之后，当输出电压较低时，行振荡级不起振，阳极没有高压输出，待灯丝预热一定时间之后，电压也约上升到7～8伏，行振电路才起振，这就有效地解决了上述的问题。（朱小华）
