显象管是电视机中的重要部件，如果出现故障会直接影响电视节目的收看。显象管的主要故障通常有以下几种：阴极老化、慢性漏气、极间击穿及灯丝烧断等，而目前多见的所谓显象管老化即指阴极老化。这里介绍一种保护显象管阴极的简易方法。

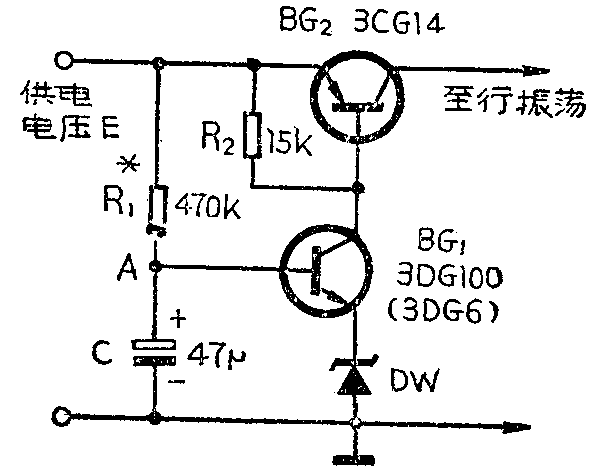

目前大多数国产电视机，尤其是黑白电视机的灯丝预热问题还没有解决。因此，在接通电源的初始一段时间里，显象管的阴极尚未加热，发射电子的能力较差，而行输出加到显象管的高压却强行将电子从阴极拉出，这样就会引起阴极过早地老化，减少了显象管的使用寿命。附图所示电路是一种简易的高压延时电路，它能将加到显象管阳极的高压适当地延迟一段时间，以使阴极有足够的预热时间，这样就可起到保护阴极的作用。延时电路的工作原理如下：
在接通电源瞬间，由于电容两端电压不能突变，故U\(_{A}\)=UC≈0V，使得三极管BG\(_{1}\)、BG2均处于截止状态。由于该电路是串在行振荡的电源中，因此，在BG\(_{2}\)导通前行振荡不工作，行输出也没有高压加至显象管的阳极。与此同时，阴极却通电发热对阴极进行预热。当t=T（延时时间）时，由于供电电源E通过电阻R1对电容C充电使电容两端的电压（即U\(_{A}\)）上升到UC=U\(_{A}\)＝UD＋U\(_{be}\)（其中UD为稳压二极管的稳压值。U\(_{be}\)为BG1的b、e结电压近似0.6V）时，BG\(_{1}\)开始导通。由于设计BG2工作于饱和导通状态，所以只要BG\(_{1}\)一导通，BG2就立刻进入饱和工作状态。行振荡开始工作，电视机进入正常工作状态。
根据不同的供电电源E值可选用不同U\(_{D}\)的稳压管，如一般12寸电视机的电源电压E为12V，可取UD=6V左右的稳压管。如手头上没有高电压的稳压管，也可用低电压的稳压管串联使用。电容器C的耐压值视不同的U\(_{D}\)值而定，通常只要求略大于UD即可。延迟时间T一般控制在30秒左右。调整R\(_{1}\)可微调延迟时间T，R1不能太大，太大电路不能正常工作，但也不宜太小，否则耗电增加。
该电路的特点是：电路简单、使用方便、效果好，对电视机无不良影响，能用于多种规格的电视机。（杨继鹤）
