本文介绍的是我为农村养鸡专业户设计的又一个实用小仪器。
目前广大农村专业户都在寻求科学养鸡法。养于开放式鸡舍的当年母鸡，一般是在秋季开产，而秋、冬两季日照时间逐日缩短，影响产蛋率。为了保证这两个季节的产蛋率高一些，必须对鸡舍进行合理的补光。一般说来，对产蛋鸡的鸡舍每日光照补齐12小时左右为好。

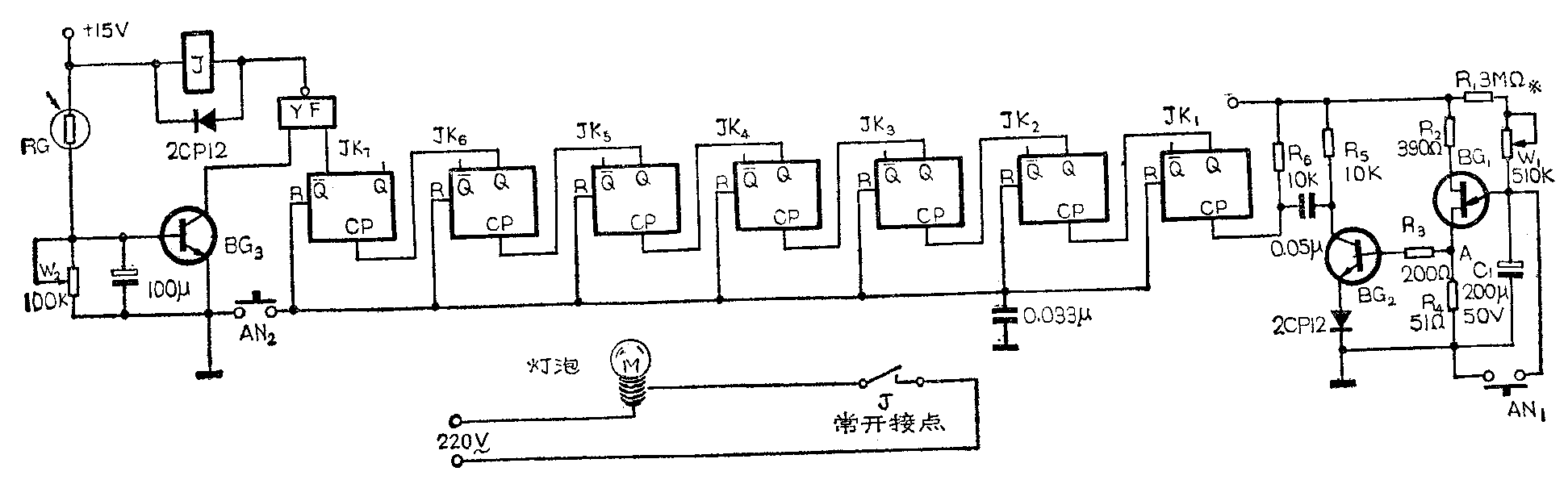

附图所示为鸡舍自动补光电路。不论是春、夏、秋、冬，也不管天气阴、晴，保证鸡舍的光照每天自动补齐12小时。它在早晨7点钟自动点亮鸡舍灯，当太阳强光照进鸡舍后鸡舍内能自动关灯，午后阳光变弱时又自动点灯，晚7点钟自动关灯。在一天当中，如遇到阴天或云遮日，也会自动点灯。总之，不论阳光怎样变化，都能保证有12小时的光照。这对鸡的发育和提高产蛋率是有好处的。
电路工作原理
附图中，单结晶体管BG\(_{1}\)连接成弛张振荡器。调节W1可使图中A点每隔11.25分（675秒）产生一个脉冲。BG\(_{2}\)对脉冲幅度进行放大。可见BG1和BG\(_{2}\)为脉冲形成电路。它产生的时间脉冲去触发由7个JK触发器组成的计数器。这个计数器是个简单的二进制计数器。每天早晨7点钟，按动AN2和AN\(_{1}\)，7个JK触发器置零。此时JK7的Q端变成高电位（Q端为低电位，代表JK\(_{7}\)处于“O”态），这时如果阳光不强或阴天，光敏电阻RG受光不足，BG3则截止，其集电极电位为高电位（这是由YF组件内部电路来决定的），于是与非门YF输出低电位。继电器J吸合，其常开接点闭合，鸡舍内的电灯点亮。脉冲形成电路每11.25分钟产生一个脉冲从JK\(_{1}\)的CP端输入。当输入到64个脉冲（正好为12小时）时，JK7变成“1”态，其Q-端变成低电位。此时继电器J释放，照明灯熄灭，这时是晚7点。到次日早7点，计数器又进入64个脉冲，JK\(_{7}\)变成“O”态，灯又点亮。以后就这样周而复始地工作下去。
在白天的12小时内，阳光较充足时，光敏电阻RG受光也较强，BG\(_{3}\)导通，破坏了与非门的“与”条件，鸡舍内的照明灯就自动熄灭。因为是开放式鸡舍，只要阳光强就应关灯节电。电路中的AN1、AN\(_{2}\)还具有校对时间的作用。当电路工作一个月后，由于脉冲时间误差的积累，点灯的时间可能前移或后移，这时可在某一天的早7点钟按动AN1和AN\(_{2}\)，让电路重新开始工作即可。
元件选择及电路调整
BG\(_{1}\)采用BT33C型单结晶体管。BG2和BG\(_{3}\)采用3DG6B，β≥50。RG可采用625—A型光敏电阻。J采用JQX—4F型12伏的继电器。YF采用SM3262型与非驱动器。JK1～JK\(_{7}\)采用SC1103型JK触发器。
照明灯距鸡舍地面2米高，每15平方米用1盏60W照明灯，本电路可控制10盏灯。
电路组装好后，先将BG\(_{3}\)集电极断开，调节W1使BG\(_{2}\)集电极电位每隔11.25分钟下跳1次。然后用万用表直流电压档分别测试每个JK触发器的Q端，看一看每个Q端的状态是否与输入脉冲相附。另一方面可观察当按AN1、AN\(_{2}\)两个按钮时灯泡是否会亮，过12小时后灯是否准时熄灭。
上述几项调好后，接上BG\(_{3}\)的集电极，鸡舍内阳光较亮时，电灯应熄灭。用两张白纸盖上RG1，调W\(_{2}\)使灯泡点亮，RG要对准鸡舍外的地面。最好在阴天时调W2使电灯亮。细心调节W\(_{1}\)和W2是保证电路时间准确和照光亮度准确的关键。
在调整W\(_{1}\)时，如果时间达不到要求，可改变R1的阻值以满足要求。（常光宇）
