如图1所示，把三个灯泡作为一组，依次开合K\(_{1}\)、K2、K\(_{3}\)，并间隔一定时间（一般在0.5秒～1秒），而且要保证灯泡按如下规律亮、灭：D1亮时，D\(_{2}\)、D3灭；D\(_{2}\)亮时，D3、D\(_{1}\)灭。D3亮时，D\(_{1}\)、D2灭。这时你就会发现灯泡D\(_{1}\)好象跑到了D3的位置，给人产生一种小灯泡在流动闪烁的感觉。
图2是根据上述规律设计的一个节目流动灯的具体电路，它是根据电容器充放电需要一定时间设计而成的。改变图2中R\(_{1}\)、R5、R\(_{9}\)的阻值，或者是改变C1、C\(_{2}\)、C3的容量，可以改变灯泡的亮灭时间。D\(_{1}\)、D2、D\(_{3}\)用来保护晶体管BG2、BG\(_{4}\)、BG6，使管子在工作时免受击穿。R\(_{2}\)、R6、R\(_{1}\)0用来保护继电器接点。

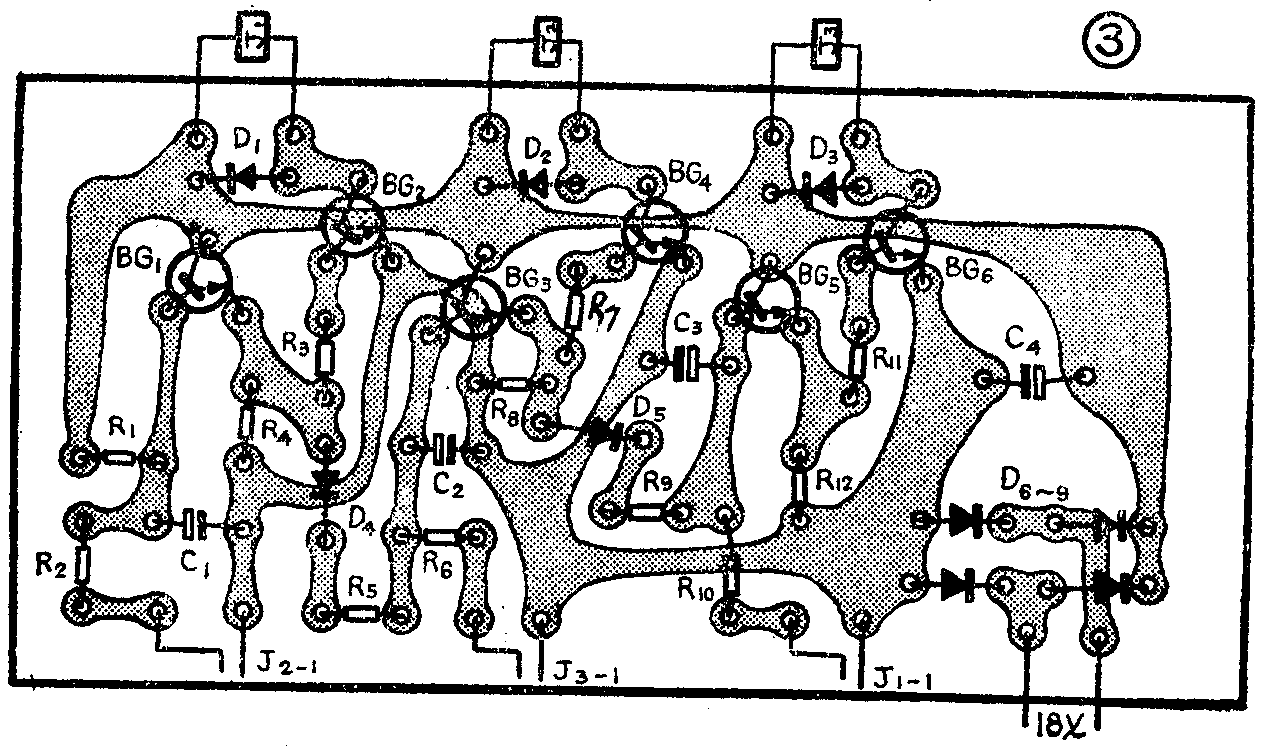

具体工作过程：电源接通后，E\(_{c}\)通过R1对C\(_{1}\)充电，经一段时间后，BG1导通，V\(_{A}\)上升，此时适当调节R3，使BG\(_{2}\)导通，于是继电器J1吸合，常开接点J\(_{H}\)闭合。另一方面，VA通过D\(_{4}\)、R5对C\(_{2}\)充电，经充电到一定时间后，BG3导通，B点电位V\(_{B}\)上升，此时适当调节R7使BG\(_{4}\)导通，于是继电器J2随之吸合，常开接点J\(_{2}\)-1闭合。J2-1闭合后，电容器C\(_{1主要通过R}\)2放电，使C\(_{1两端的电压迅速下降，于是BG}\)1很快就截止了。此时V\(_{A}\)=0，BG2截止，J\(_{1}\)释放。由于D4的作用，C\(_{2}\)上的电压不会通过R5、R\(_{4}\)放电（D5的作用同D\(_{4}\)），从而使BG1、BG\(_{3}\)不会同时截止。VB通过D\(_{5}\)、R9对C\(_{3}\)充电，充电到一定时间后，BG5导通，C点电位V\(_{c}\)上升，调节R11，使BG\(_{6}\)导通，继电器J3吸合，接点J\(_{3}\)-1闭合。这时，C2主要通过R\(_{6}\)放电，C2两端电压迅速下降，BG\(_{3}\)截止，VB=0，BG\(_{4}\)截止，继电器J2释放，J\(_{2}\)-1断开。这时，Ec又通过R\(_{1}\)对C1充电，过程同前所述。J\(_{1}\)吸合后，J1-1闭合，C\(_{3}\)主要通过R10放电，使C\(_{3}\)两端电压迅速下降，BG5截止。因V\(_{c}\)=0，所以BG6截止，J\(_{3}\)释放，J3-1断开。如此重复下去，就可使J\(_{1}\)、J2、J\(_{3}\)依次吸合和断开。印刷线路板见图3。
BG\(_{1}\)、BG3、BG\(_{5}\)选用3DG型三极管，β＞100；BG2、BG\(_{4}\)、BG6选用3DG12或3DK4·β＞60。三极管的BV\(_{ceo}\)≥24V；D1～D\(_{5}\)选用2CK或2CP型二极管，D6～D\(_{9}\)选用正向电流≥500mA的整流二极管；继电器选用吸合电压为24伏、电流＜0.7安的，应有两组常开接点。接线原则见图4。如果所接的负载较大，可用控制电路上的继电器再去控制负载能力大的继电器，以满足要求。读者可以根据自己的爱好，将灯泡排列成不同的图案。笔者曾在国庆节晚上将此电路去控制一串白灯泡，远远看去，恰似一串流星，给节日的晚上增添了热烈的气氛。(沈新春)
