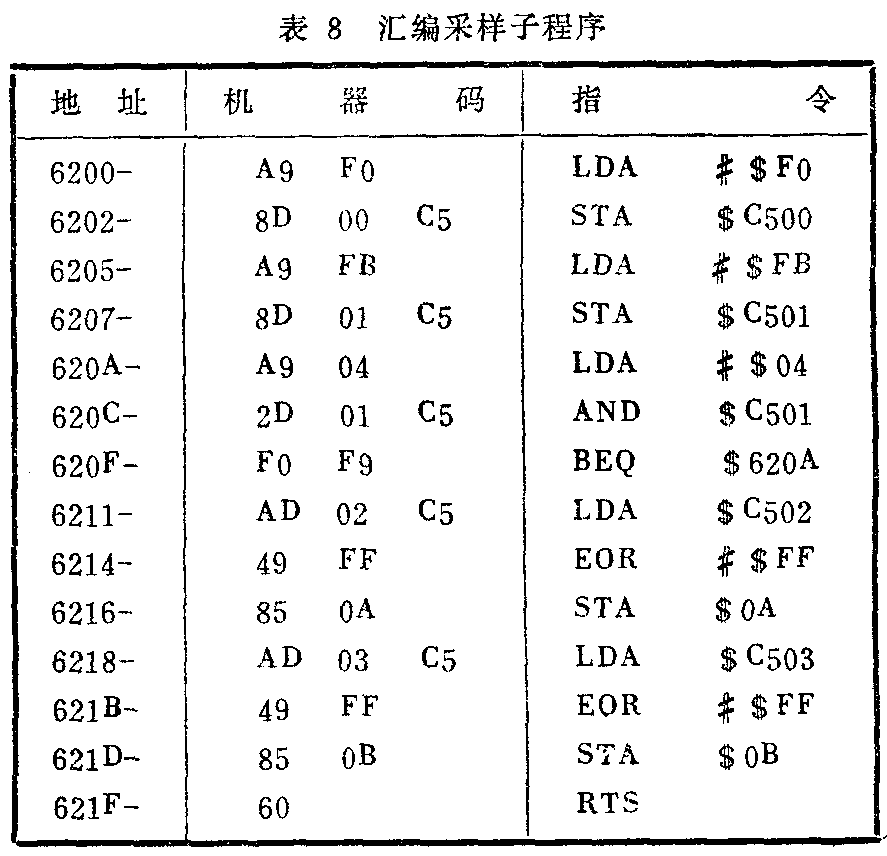

表8表9是一个实用的采样程序。表8是用6502汇编语言写的采样子程序。这个程序的执行过程是：首先选择第15号通道，使增益为1；将控制字写入增益／通道寄存器GMAR，然后用软件启动采样，禁止中断响应；将控制字写入命令状态寄存器CSR，判断是否转换完毕。若已转换完毕，将数据高位取到A累加器中，再将累加器A中数值取反，恢复原数值，存入0A单元；接着将数据低位取到累加器A中将A中的数值取反，存入0B号单元，返回主程序。现将程序中用到的汇编语言介绍一下LDA#＄F0是将F0存入A中，STA＃C500即将A中的数存入C500存储单元。AND“与”算运，BEQ＃620A，测试BUSY位，若BUSY＝1则执行下一条指令，否则跳到620A。EOR将A中的数值取反。RTS返回主程序。

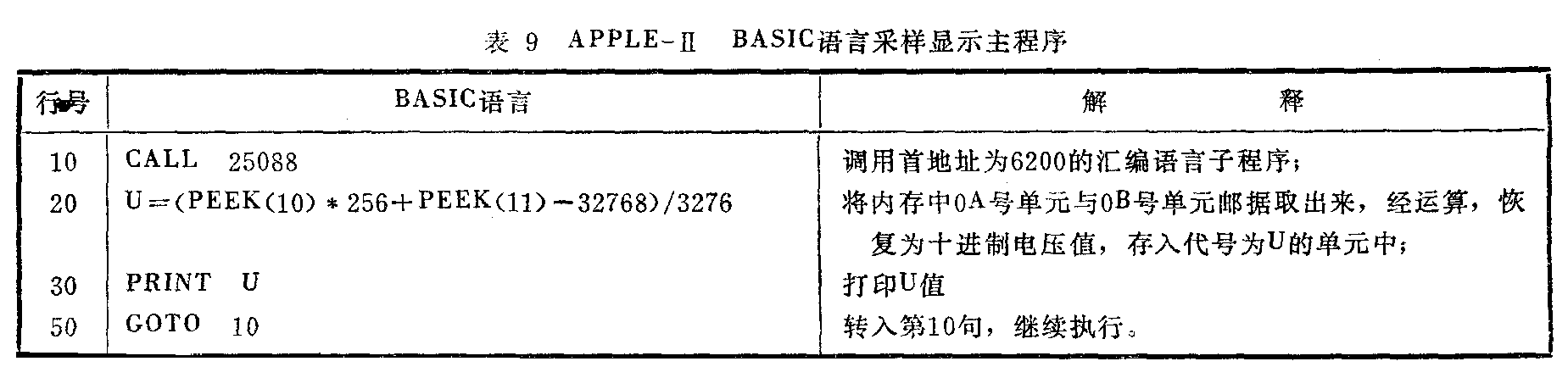

表9是用BASIC语言编写的采样显示主程序。前者作为后者的一个子程序。在执行时，只要在BASIC状态下执行表9程序，就可以在屏幕上反复显示采样的结果。每条程序意义见其右边的注释。
在上述程序中，有几点需要说明：①由于该模板的基本地址设定为C500H，则与软件编程有关的四个内部寄存器地址是：增益／通道寄存器GMAR＝C500H；命令／状态寄存器CSR=C501H，数据高位字节寄存器DRH=C502H；数据低位字节寄存器DRL=C503H。②由于该模板输出模式设定为反码输出，所以，在汇编语言程序中，写入GMAR、CSA中的数据都是取反后写入的。如：按表3所示，若选择通道15，增益=1时，应在GMAR中写入二进制数码00001111（0FH）现在取反后，变为11110000（F0H）。同理在读出数据时，也要取反之后，才能恢复原二进制的值，于是就出现了6214、621B条语句，将累加器A中数据取反之后，存入相应内存0A与0B单元。③由于该模板的模拟量电压输入范围设定为±10V。为了使内存0A，0B（对应BASIC语言中的第10、第11号单元的二进制数与以10进制数表示的±10V范围的模拟电压值相当并打印出来。所以出现了20语句那样的数学运算公式。④按该模板的技术说明书要求，调试时应对模板上前置放大器的增益，失调电压和满度转换电压进行调整。在进行这一步工作时只须执行表9中程序，并调整模板上相应的电位器即可。（林在荣）
