六、琴键键盘和整机装配结构：本琴的琴键是由北京电子显示仪器厂青年技术加工部生产的。在业余条件下也可以自己制作。琴键键首采用木质结构并加塑面，它的外形尺寸和一般钢琴、风琴键一样。这种琴键的特点是一致性好、外观漂亮、手感好。键盘上的音阶开关，由带有银触点的皮磷铜片与镀银印刷线路板上相关铜箔组成。图12a是一组黑白键（共有12个键）的排列图。该琴采用49个键，所以要用四组琴键和一个单白键。音阶开关的动作原理及结构见图12b，当操作者按动白键首时，一端固定在键首上的牵拉线则开始牵拉带有银触点的铜片，使铜片上的银触点与印刷线路板的有关铜箔接触，这一个开关就闭合了。当键首弹起时，牵拉线放松，银触点脱离印刷线路板，开关则断开了。银触点与印刷线路板之间的间距靠键首上固定牵拉线的螺丝钉调节，一般调整为1～2毫米左右。在装配琴键时，要保证琴键整齐、位置一致，白键首之间的间距约为1.2毫米，间隙尽量装配均匀，防止碰蹭。键盘上所有的螺丝钉采用M3×12自攻螺丝钉或木螺丝钉，拧螺丝钉时用力要适当，以免木质键首碎裂。牵拉线采用多股细塑料线。琴键按下和弹起时采用毡子或呢子条减震，粘贴部位见图12b。键盘支架采用木条或铁板制作。装配键盘时键组的排列高度要一致。琴键按下时，其深度在4～5毫米时就应带动牵拉线将该触点开关接通，并要求各个键的按压力度应一致。
图13为整机拆开后的结构示意图，可供读者组装时参考。琴体采用木质结构，琴箱的表面根据爱好者的具体条件可以刷漆或贴上进口的PVC塑料贴面。音箱框架上的面网可采用音箱布或铁网作成。图13结构图中，旋下固定标牌的螺丝钉，取下标牌，就可以很方便地调整12个音阶电位器。分频电路的两块电路板安装在键盘的下面（图中未画出来）。
元件选择经验

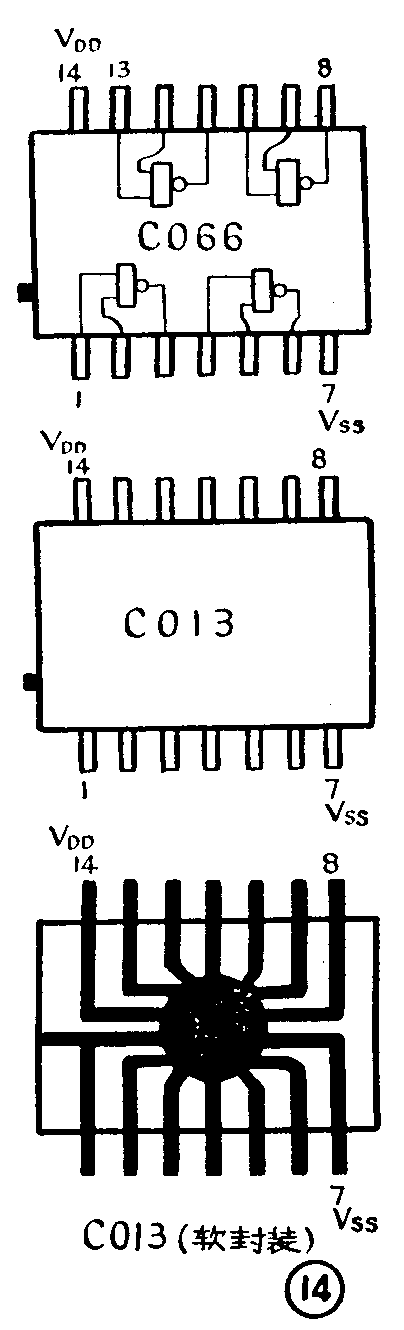

本琴所用的晶体管均采用3DG6（或3DG201），β值在50～150之间为好，反压应大于15伏。二极管除单独注明型号的以外，其它均选用2CK型，要求正向电阻要尽可能小，反向电阻尽可能大，反向击穿电压值大于20伏即可。分频电路所用的二极管要严格筛选。选择电阻时，除音阶电路中的电阻要求较高，应选用RJ型的以外，其它全部采用\(\frac{1}{8}\)瓦碳膜电阻。电解电容器要筛选，漏电要尽量小，容量要尽量一致，否则用在余音电路上时会造成余音长短不一致。其它的电容器尽量选用涤纶电容。本琴中所用的电位器全部采用直滑式的，一般选X型的。电路上所用的集成块可选用业余品，只要功能不缺就可以用。本机在分频电路部分用了较多的双D触发器，为了降低成本，双D触发器选用了一种新型软封装CMOS集成块。这种集成块性能可靠，装配、焊接容易，只需要在印刷板上冲一个与集成块大小一样的方孔，把集成块放入孔内，用焊锡将管脚焊好就行了。图14是本机中所用的几种CMOS集成块的外形图，可供组装时参考。音色板上的磁罐选用GU22×13或GU26型的，用φ0.17～φ0.18mm漆包线绕400～500圈。本琴选用的直键开关是5×2和6×4两种，要有互锁功能，键的间距为15毫米。
调试组装注意事项
1．音阶及颤音发生器的调试：电子琴音阶频率的准确性直接影响琴的音准，本琴为键盘式控制，按十二平均律定调，即C、C＃～A、B12音调。调整时用十二个定音笛或较好的手风琴来校准。如果音调不准，可按本刊今年第9期中《业余制作复音电子琴》一文的要求，改变有关电阻或电容的数值，并旋动微调电位器，使音阶的频率与音笛一致。在调整时应将颤音信号关掉，否则会影响调试精确度。调整颤音电路时幅度应大于3～4V，如果颤音有的加不上去，则可能是音阶电路的有关集成块质量不好，需更换。有的个别的键音色不纯净，有嘶嘶声，这是由于音阶电路有寄生振荡，需加大消振电容或更换集成块。
2．分频器余音电路的调试：只要元器件合格、无错焊，分频器一般不需调整。如果不分频或CMOS集成块发热，则是该集成块损坏了。有条件时可借助示波器鉴测输入、输出的波形，调试起来更为方便。也可采用放大器的听音法来简单判断是否已经分频。只要输出的音频信号比输入信号音低八度，就说明分频器已经工作了。余音电路部分只要元器合格则不需调整，只是应严格选一下电解电容器，尽量使容量一致。
3．音色滤波器及自动打击乐节奏的调试：音色滤波器只要元器件好则不用再调试。只是双簧管的音色电路上的磁罐需要适当增减圈数，以达到较满意的音色。自动节奏部分只要元器件好也不需要调试。如果需要调试，请参阅本刊1982年第2期《业余自制电子琴》一文。
装配注意事项
1．焊接CMOS集成块时，为了防止静电击坏集成块，电烙铁需接地线或烧热后临时拔下插头焊接。待用的集成块要放在屏蔽盒里或用锡箔纸包好。
2．装配整机时走线要合理，不能人为地造成某些布线不合理或接地不良等故障，一定要采取一点接地方法，以免出现高频寄生振荡或微音效应。
3．不能使音源和键盘音线与放大器线把离得太近或将它们扎在一起，否则会引起串音干扰和漏音现象。
4．稳压电源的内阻不能太大或接地不良。
5．图中凡使用屏蔽线的地方均不能用一般导线代替，否则会出现干扰或混音。(宁金铭)
