前置放大器是录音机的关键部分，它对整机的性能指标影响很大。用分立元件构成的前置放大器，两声道的一致性差，热稳定性也不好，当前超β低噪声晶体管尚不普及，噪声问题尤其难以解决。近年来一些优质录音机、录音座的前置放大器多由集成电路构成，较为流行的片子有TA7668AP、LA3220、M51—301P等，其中TA7668AP更具特色，它的主要特点是：（1）集成电路内部的录音放大器和放音放大器相互独立，录音电路的最大输出可达2.5V，是其他两种片子的两倍。（2）外围电路比其他两种片子更简单。（3）内部设有稳压滤波电路、ALC通断电路、静噪电路及抗开机杂音冲击电路。（4）电路装好之后无需调整。TA7668AP非常适合业余爱好者装置多功能高质量的录音机。
原理简介

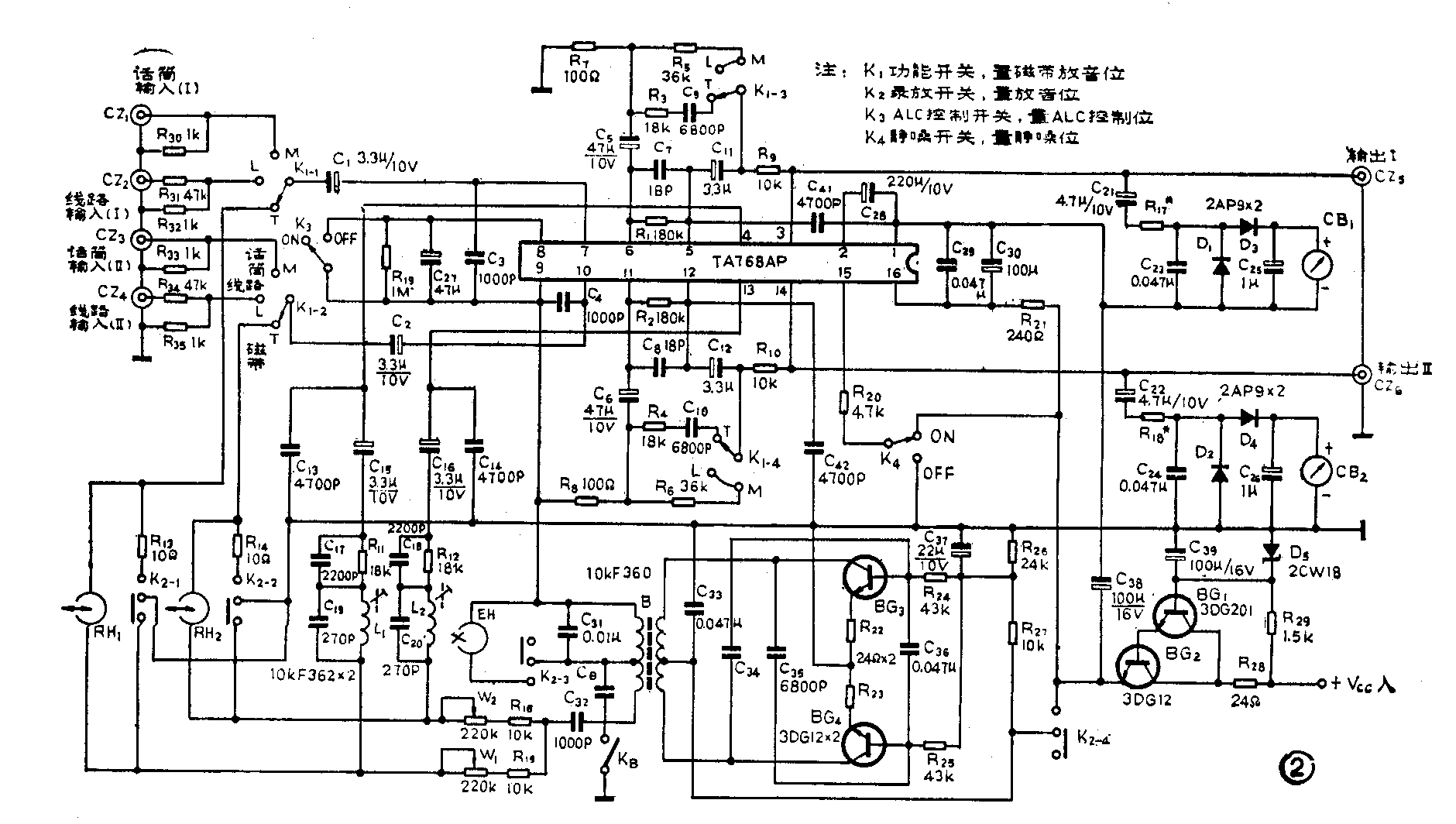

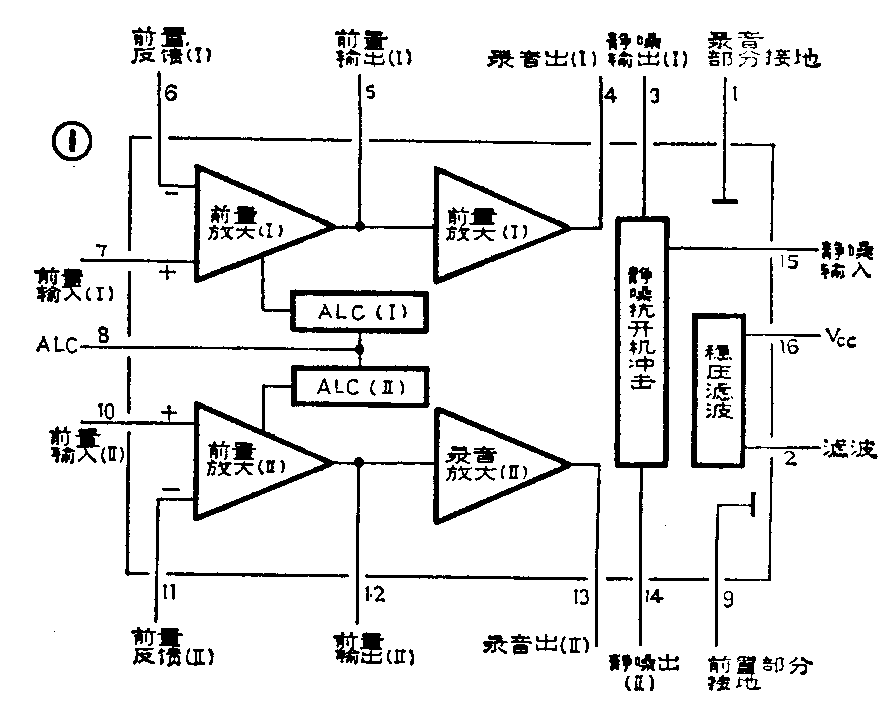

图1为TA7668AP的内部方框及引出脚功能图。图2为笔者推荐的录放电路。图2中K\(_{1—1}\)、K1—2为两个声道的功能选择开关。M（MIC）为话筒录音状态，话筒信号从话筒插座CZ\(_{1}\)、CZ3输入；L（LINE）为线路录音状态，线路输入信号从插座CZ\(_{2}\)、CZ4输入；T（TAPE）为磁带工作状态。K\(_{1—3}\)、K1—4是均衡网络转换开关、与K\(_{l—l}\)、K1—2四刀联动，随工作状态不同接入不同的均衡网络。K\(_{2}\)是录放开关；K3是ALC开关，当K\(_{3}\)位于OFF时，集成电路8脚接地，自动录音控制不起作用。K4为静噪开关，当K\(_{4}\)位于ON位置时电路输出插座CZ5、CZ\(_{6}\)无噪声信号输出。BG1、BG\(_{2}\)及D5等元件组成稳压和有源滤波电路，因此录放板可以与9～12V供电的各种扩音机配合使用。BG\(_{3}\)、BG4、B等元件共同构成交流偏磁、交流抹音振荡器。由于BG\(_{3}\)、BG4的发射极电阻较大有效地降低了振荡波形的失真，可明显提高录音质量。L\(_{1}\)、C19及L\(_{2}\)、C20分别起阻止超音频振荡电流进入录音电路的作用。R\(_{ll}\)、C17和R\(_{12}\)、C18分别起补偿高频的作用。D\(_{1}\)、D3和D\(_{2}\)、D4分别组成倍压整流器，整流出的直流电压由直流电压表CB\(_{1}\)2指示。R\(_{3}\)～R6及C\(_{9}\)、C10分别组成录放音均衡网络。C\(_{7}\)、C8起消振作用，防止发生自激振荡。
元器件选择
该录放板所使用的集成电路TA7668AP适应性较强，对磁头要求不严格，如装置双声道录放板，磁头以选择低阻立体声录放磁头为佳。由于TA76—68AP的动态范围大，输出电压高，配用中阻磁头也能满意工作。抹音磁头只要是交流抹音的即可使用，如发现抹音不净现象可以减小或去掉R\(_{22}\)、R23。该板所用的晶体管β值均应大于50。BG\(_{1}\)除了如电路图中所示使用3DG201以外，也可用其他3DG、3DX小功率管代用。BG2、BG\(_{3}\)、BG4除使用3DG12以外也可用其他3DG、3DX中功率管代用。偏磁振荡线圈B、阻波线圈L\(_{1}\)、L2分别选用10KF360和10KF362。两种线圈的邮购办法见今年第二期48页。
制作及调试

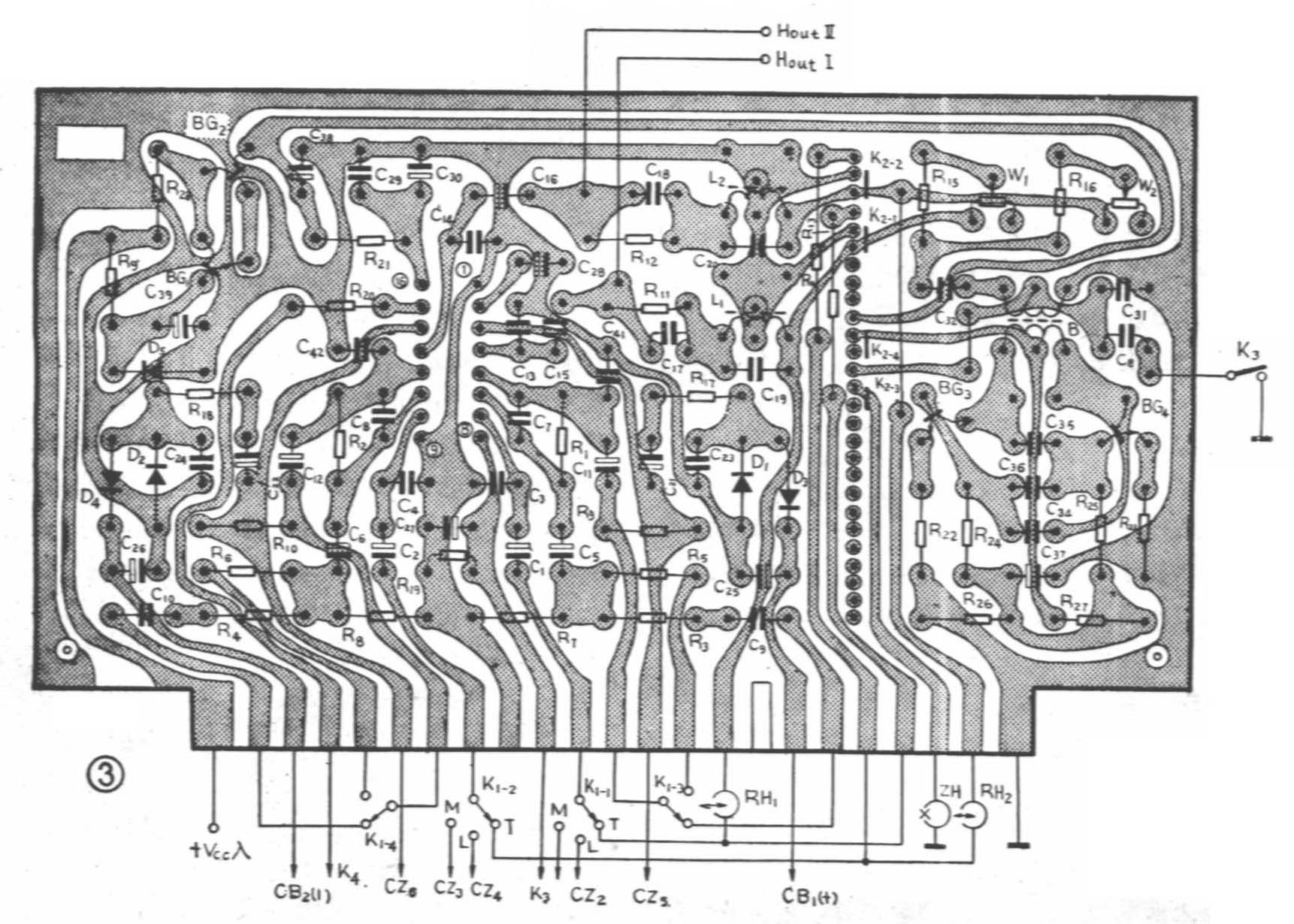

印板图可参考图3。焊接之前应对集成电路的外围元器件进行仔细检查，测量电阻的阻值是否正确，检查电解电容有无漏电，无极性电容容量是否正确及内部有无短路。如是自行腐蚀印板，应仔细检查各走线之间有无不该有的短路。装配时信号输入线应使用金属屏蔽线并注意不要两端接地，录放开关的外壳也应接地，以避免杂散电磁场的干扰。
该录放板焊好之后如无焊接错误，一般无需调试即可正常工作。业余制作者可按下述步骤测试调整：
1．使用MTT—216R标准测试带（OdB 250n Wb）放音，调整R\(_{17}\)、R18使电平表CB\(_{1}\)2指示OdB。
2．将BG\(_{3}\)、BG4集电极短接，K\(_{1}\)置“线路”状态，K3置“ON”位置。由线路输入插座CZ\(_{2}\)、CZ4输入1000Hz，30mV音频信号，这时测出R\(_{13}\)、R14上的电压数值V\(_{录}\)（mV）应等于0.01×I录，其中I\(_{录}\)是录放磁头的最佳录音电流，单位为微安。将上式算出的I录与手册中的数值相比较看是否相符。
3．去掉BG\(_{3}\)、BG4集电极之间的短接线、测量R\(_{13}\)、R14上的电压，同时反复调整L\(_{1}\)（L2）的磁芯，R\(_{13}\)（R14）上的交流电压最大；然后调节微调电阻W\(_{1}\)（W2），使R\(_{13}\)（R14）上的交流电压满足下式：V＝0.01×I\(_{P}\)（mV）式中IP为所用录放磁头的最佳偏磁电流数值，可以与有关资料中的数值相比较，看是否相符。
变通与提高
该录放板对供电电压的适应性很强，当供电电压为6～8V时，稳压二极管D\(_{5}\)可以省掉不用，这时稳压器变成一个有源滤波器。如果供电电压大于20V需将BG2换成NPN大功率管，例如3DD15、DD01均可使用。最好使用电视机的电源调整管，因为它的β值较大。散热问题可根据具体情况加适当的散热板。
该录放板放音时CZ\(_{5}\)、CZ6（即TA7668AP的3、14脚）可输出800mV电压，如要求更大输出电压，可从4、13脚通过C\(_{15}\)、C16输出2000mV左右信号（即从印板图中的Hout端口输出），失真度仅为1％，因此它可以与各种扩音机配接作信号源。
为克服录制中波广播节目时的差拍啸叫，该录放板设置了消差拍开关K\(_{B}\)和旁路电容CB（200pF），如发现有差拍啸叫时可参考图3自行安装。
TA7668AP两声道分离度可达60dB，再加上它的动态范围很大，因此可以用它装置成两个单声道录放板。这时它可以与两个单声道机芯配合，充当两个单声道录放前置放大器，制成双卡机。(北京师范大学 赵九泷)
