鸡鸭雏舍湿度控制器

这是我为农村养鸡、养鸭专业户设计的一个很实用的小仪器。养鸡、养鸭有经验的人都知道，为了提高雏鸡、雏鸭的成活率，饲养室内的空气湿度必须保持在一个合适的范围内。我设计的这个小仪器，能帮助你自动完成这项任务。

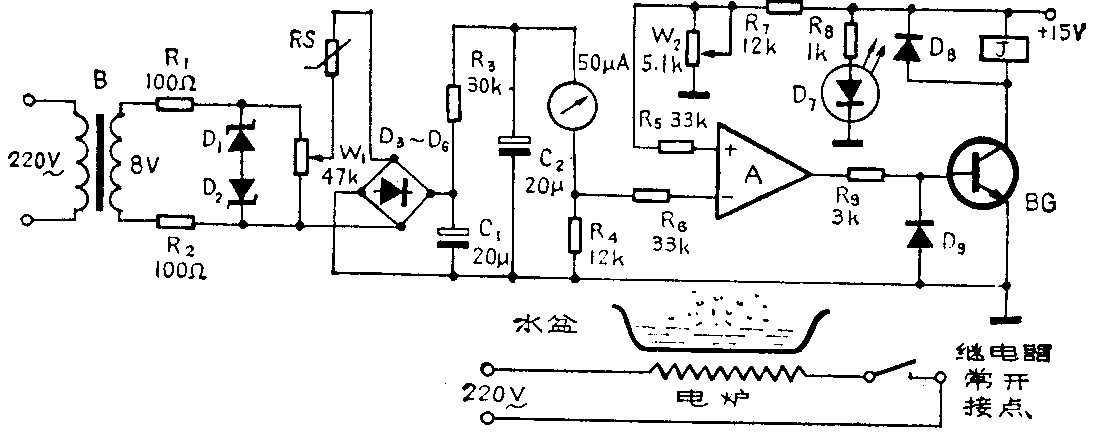

附图为雏舍湿度控制器的电原理图，它是一个单向湿度控制电路。所谓单向控制，就是当雏舍湿度较低时，图中的继电器J吸合，常开接点接通，电炉丝开始对水盆中的水加热，由于水沸腾后水蒸汽不断散发到空气中去，空气的湿度就逐渐提高了；但是如果湿度太高，单凭这个小仪器却不能将湿度降低，所以才叫单向控制。实践证明，凡是自然湿度低于50％的雏舍都可以利用这个小仪器将湿度控制在（55～70）％的范围内。同时，利用设置在电路中的微安表，可以直观地指示出湿度的具体读数。

图中，RS为MS01—B型湿敏电阻，它的阻值随湿度的变化而改变。在环境湿度为70％时，电阻值约为40kΩ左右；湿度再增加时，电阻值就开始小于40kΩ了。由于这种湿敏电阻不能使用在直流电路中，所以图中先通过变压器B将220伏交流电压变成8伏交流电压，再经过D\(_{1}\)、D2双向削波，变成平顶（有稳压作用）式交流量。交流电流通过湿敏电阻RS，再经D\(_{3}\)～D6整流，于是有直流电流流过微安表。显然，环境湿度越高，RS阻值越小，流过微安表的电流就越大。这样，就可以很方便地从微安表上读出湿度值了。

运算放大器A接成电压比较器形式。湿度较低时，流过R\(_{4}\)的电流也小，A的反相端输入电压就低，它的电压绝对值低于加于同相端电压值（通过调整W2确定）时，A输出高电位（12伏左右），BG导通，继电器J吸合，其常开接点闭合，电炉升温，水蒸汽蒸发，导致湿度上升；当湿度上升到给定值时，J释放，水量蒸发减少。这样反复地工作，就能使环境湿度控制在给定范围以内。

变压器B采用220V∶8V的，功率容量为3～5瓦即可；D\(_{1}\)、D2采用2CW14型6伏左右的稳压管；D\(_{7}\)是一个工作指示灯，采用工作电流为10mA的发光二极管；A采用BG305集成运算放大器；RS采用MS01—B型湿敏电阻器（河南鹤壁敏感元件厂产品）；J采用JQX－4F型12伏的继电器，其接点额定负荷为交流220V×3A；电炉采用500瓦的，不要用800瓦以上的。

电路组装完毕以后，将RS放在孵化箱内，将箱内的湿度调整在50％左右，调整图中的W\(_{1}\)，使微安表指针指到10μA，在表盘上将这一点刻度为50％，再分别将箱内温度调到60％、70％，在微安表上相应的点依次刻好60％、70％，刻度完成之后就可接好电炉，在育雏舍控制湿度。

RS湿敏电阻要固定在距水盆3米左右的地方。然后调整图中的W\(_{2}\)使继电器吸合，电炉开始升温，过一会可见到微安表指针偏转角增大，当指针指到65％时，再稍调一下W2使电炉停电。反复细心调节两次，电流表指针就会基本稳定在65％左右。这时就可以使用了。（常光宇）
