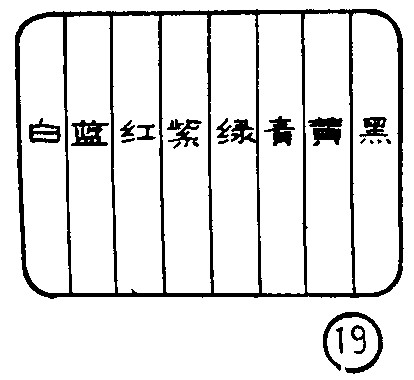

6．彩色反相：电视正常工作时，显示在荧光屏上的彩条顺序是：白、黄、青、绿、紫、红、蓝、黑。如果发生彩色反相故障，彩条顺序是：白、蓝、红、紫、绿、青、黄、黑，具体图象如图19所示。造成彩色反相的原因：一是色信号系统的故障，使送入同步解调器的U信号和V信号都反相，使解调出来的（B－Y）和（R-Y）色差信号及合成的彩条信号都反相；二是副载波恢复系统的故障，使送入同步解调器的副载波反相，结果使解调出来的彩色信号反相。
在图1、图2电路中，应重点检查延时线推动级电路，因为从它的基极输入到集电极输出有一个倒相作用，如果晶体管bc结击穿或偏置电路发生变化，使晶体管饱和导通，都会使色信号不倒相，而造成彩色反相故障。另外，还应检查副载波恢复系统的外围电路，如延时行同步信号的输入电路，集成块TA7193脚到脚之间的色同步信号相移电路，这些电路的元件变值或发生故障，都会造成彩色反相故障。
例1：佳丽彩牌EC－141D型彩色电视机，出现彩色反相故障。具体电路参考图2。首先检查延时线推动级Q\(_{5}\)02各脚的直流电压与图2上所标的数值基本相符。为了准确，再把Q502从电路上取下来进行检查，如是好的，然后用示波器检查Q\(_{5}\)02输入、输出信号波形，经检查波形也基本正常。第二步检查副载波恢复系统，免同步选通电路的各点波形和电压也基本正常。考虑到色同步信号的相位用一般的示波器也不容易测出来，所以在TA7193的脚对地之间接一个7.5／20pF半可变电容器，再串一个100K的电位器，用于改变延迟行同步脉冲的相位，进而控制色同步信号的起始相位，以达到控制副载波相位的目的。经过反复认真的调整，使彩条信号的相位恢复正常。
7．单基色光栅：彩色电视机的三基色是红色、绿色、蓝色。当电视机出现全红、全绿、或全蓝色光栅时，称为单基色光栅故障。出现这种故障时，应注意一下光栅的亮度是否很强，亮度旋纽是否失去控制作用等。造成这种故障的原因：一是由于TA－7193块内部损坏，使某一路色差信号输出的直流电压升高，相应的末级输出管的集电极电流增大，显象管相应的阴极电压低，阴极电流增大，并且导致其它两个应该正常的阴极电压也升高了，阴极电流截止，结果使有电路故障的一路色信号有较大的电流输出，即光输出，这时亮度失控。二是集成电路工作不正常，有两路色差信号的输出电压很低或无直流输出。有时虽然集成电路工作正常，即三个色差信号输出的直流电压正常，但从解码板到显象管尾板之间有两路信号的连接线接触不良或断线，使两个末级管截止，结果只有一路色信号电路正常工作，出现单基色光栅。这时光栅亮度不太强，亮度旋钮作用正常。三是末级输出管中有一个损坏，使显象管的阴极电压低，电子束电流增大，或者是两个末级管损坏，即两个信号电子束都截止，都会造成单基色光栅故障。四是显象管某一个阴极与灯丝漏电或击穿，也会造成阴极电压低，电子束电流大，出现单基色光栅。
遇到单基色光栅故障时，先用万用表测量显象管的三个阴极的直流电压以及三个末级输出管的集电极直流电压是否正常，是否一样，正常的电压值在130～150伏之间，如果有两路电压值偏高，而另一路偏低很多，则说明这电压偏低的一路发生故障。然后再测三个输出管的基极电压以及集成块TA7193的①、、的直流电压，看是否在7V左右。如果某一个脚电压偏高到9或10伏以上，这时可把有关脚与外围电路焊开，然后进行分别测量，若是集成块输出脚电压高，则说明是集成块损坏，若是外围电路电压高，应重点检查一下保护电路用的稳压管ZD\(_{5}\)01、ZD502、ZD\(_{5}\)03是否击穿或漏电，在维修中发现此稳压管击穿的机会较多，然后再检查其它元件，如末级输出管的基极和集电极之间是否有漏电或穿透过大等。如果末级输出管集电极电压不正常，则故障可能在输出矩阵或显象管内部，这时可把显象管管座取下来再测电压，如果电压正常了，说明故障在显象管内部，如果电压仍不正常，说明故障在矩阵电路。一般来说，两路输出同时发生故障的可能性不大，在修理中也极少遇到。
例1：北京牌837型彩色电视机，出现全蓝色光栅故障。具体电路参考图2。
先测显象管的三个阴极的电压（三个阴极的正常电压均为125V），管子③脚为87V，⑧脚和脚为156V。其中③脚电压比正常值低了很多，而其它两个阴极电压偏高，再测三个输出矩阵管的各脚电压，如表1所列，电压都不正常。再测一下TA7193集成块的三个色差信号输出脚的直流电压，为1V，①脚为0.8V，脚为11.5V，电压也不正常（三脚正常值均应为7.5V），为了区分是集成块内部故障还是外部电路故障，把三个输出脚从电路上焊开，再测输出脚的电压，仍是原来的数值，说明是集成块内部的问题，更换新的集成块后，故障排除。

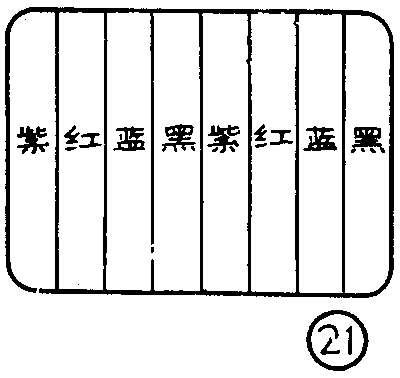

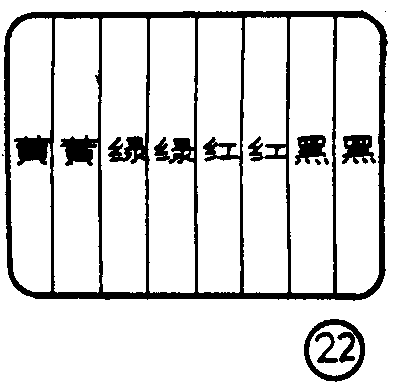

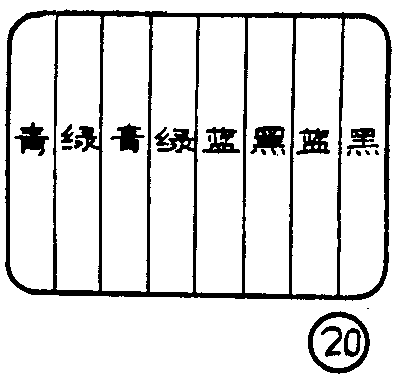

8．缺少某一种基色：此故障的现象是：光栅正常，亮度控制正常，只是缺少红、绿、蓝中某一种基色的光输出。在接收彩条信号时，此故障现象更加明显，如：缺红基色时，彩条从左至右为：青、绿、青、绿、蓝、黑、蓝、黑，如图20所示。缺绿基色时，彩条从左自右为：紫、红、蓝、黑、紫、红、蓝、黑，如图21所示。缺蓝基色时，彩条从左自右为：黄、黄、绿、绿、红、红、黑、黑，如图22所示。造成这种故障的原因：一是集成块TA7193内部发生故障，使三个色差输出的某一路无直流电压或很低，导致矩阵输出管截止，使显象管某一电子束截止。二是在TA7193输出到矩阵输出管基极之间的电路有接触不良、断线、接地等现象。三是矩阵输出管或输出管的有关电路发生故障，使晶体管不能工作，使显象管的阴极电压升高，电子束截止。四是显象管某阴极管脚与管座接触不良或内部断极。
这一故障的检查方法与前述单基色光栅故障的排除方法基本相同。先用万用表自显象管的阴极开始测量电压，并逐步向前改换测试点，看各点直流工作电压是否正常，属于电路和晶体管的故障，基本上都可以从直流电压的变化进行判断。如果各点电压基本正常，再用示波器检查集成电路输出的色差信号是否正常，如果发现某一路无色差信号输出，可脱开该引出脚与外电路的连接，由此来判断是集成块内部的问题还是外电路的问题。如果检查各点至显象管阴极管座的电压和波形都正常，这时就要怀疑显象管的管座是否接触不良，显象管的内部是否断极，并对这些部位作进一步检查和判断。

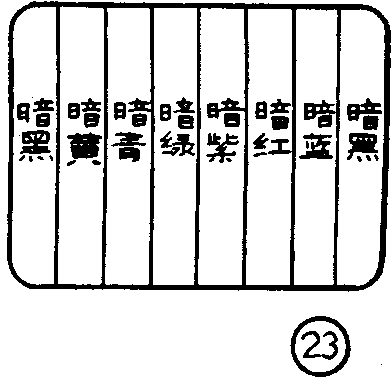

9．无亮度信号输出：出现这种故障时，整个荧光屏的亮度变暗，在接收彩条信号时，最左边的白色条与最右边的黑色条的亮度一样，都变成暗黑色的，中间的几个彩色条颜色正常只是亮度变暗，具体现象如图23所示。如果把色饱和度旋钮调小到零，则荧光屏就变得更暗甚至无光。造成这种故障的原因是：亮度信号电路没有把亮度信号送给输出矩阵电路，使矩阵电路因缺少亮度信号而解不出三个基色信号。检查故障时，首先检查矩阵电路和亮度信号放大电路，测量各级晶体管的直流工作电压是否正常。如果没有发现什么问题时，再用示波器自矩阵电路的亮度信号的输入端逐级向前观察亮度信号的波形，找出失去亮度信号的具体部位，然后再对该部位作进一步检查。由于色信号是正常的，由此可以证明解码器电路输入的全电视信号一定是正常的，因此，也可以用示波器自全电视信号的输入端开始，由副载波陷波电路逐级向后进行观察和检查。
例1：一台日立牌CTP－236D型彩色电视机，光栅很暗，中间的几个彩条的颜色基本正确，只是亮度不够，最左边的白色条与最右边的黑色条都为黑灰色。
先用万用表测量矩阵电路的三个色差信号的输入端（见图1），电压均为7伏左右，再测矩阵电路的亮度信号输入端，电压为6.2伏左右，这些电压基本正常。然后再测亮度通道中的Q\(_{3}\)03、Q302、Q\(_{3}\)01各脚的直流电压，电压也基本正常。用示波器观察波形，自矩阵电路的亮度信号输入端子，到Q303的发射极、基极及Q\(_{3}\)02的集电极、基极都无亮度信号波形，而Q301基极和集电极有亮度信号，并且波形正常，说明故障在Q\(_{3}\)01至Q302两管之间的电路里，仔细观察这部分电路的波形，发现C\(_{3}\)04的负端波形正常，而正端无波形，由此断定可能是C304失效，代换一个新的C\(_{3}\)04（1μF／50V）后，故障排除，彩条信号恢复正常。
10．彩色拖尾或称为彩色延迟：这种故障发生时，荧光屏上的各种颜色都向右溢出一些，在接收彩条时，尤其是中间的四条比较明显。造成这种故障的原因大致有以下几点：一是包饱和度旋钮开得太大，使彩色信号过调制。二是色度带通、色差放大等色信号电路的通频带比较窄，使色信号的相移增大。三是亮度信号的延迟时间发生变化，使亮度信号提前，与彩色信号的相移相对增大。
遇到这种故障时，首先把色饱和度旋钮调到最小，然后逐渐加大，当颜色适当时，着还有没有彩色拖尾现象。若此时彩色不再拖尾，说明此故障只是由于色饱和度旋钮开得太大而造成的。若彩色拖尾现象仍然存在，再检查色度带通放大（图1中的T\(_{5}\)01，图2中的C501、C\(_{5}\)02、L501），色差放大电路（图1中的L\(_{5}\)04、L503、Q\(_{5}\)01，图2中的C501、C\(_{5}\)02、L501），看有关元件是否发生变化而使通频带变窄，一般在检查上述电路通频带时，常用扫频仪来检查，如果查不出问题，可以改变调谐电路元件取值或并联阻尼电阻，以展宽频带，消除故障现象。如果经上述检查仍找不到问题，就应考虑是否亮度延迟时间减小，使色信号滞后，可以先换一个亮度延时线试试，也可以再串入一个延时线来增加一下亮度信号的延迟时间。如果这时彩色又向左溢出了，说明信号延迟时间太多了，这时再把新增加的延时线逐段拆掉一些，直到亮度信号与色度信号完全重合为止。
检修中应注意的问题

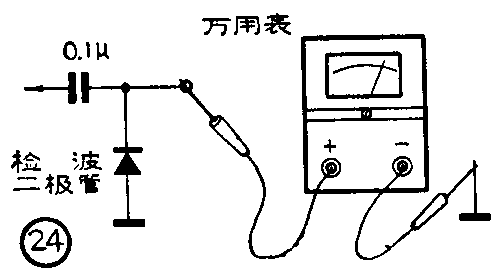

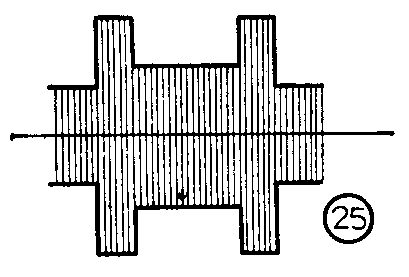

1．使用仪器：如前所述，在检修解码器电路时，经常用到的仪器就是示波器，但是在业余条件下，一般没有示波器，而只有一块万用表用可利，因此，就要想办法利用万用表来代替示波器的作用，比较简便的办法是自制一个简单的检波器，配合万用表的直流电压档或直流电流档进行测量，检波器的电路如图24所示，通过万用表的表针摆动，我们可以知道色信号和辅助信号的有无和大小，表2是TA7193解码电路上几个关键测试点的数据，可供参考。另外，我们考虑到显象管本身也是一个很好的显示器件，用它可以显示信号的波形和幅度，只不过它显示的情况和示波器有所不同，我们从示波器上看到的波形和幅度比较直观，而在显象管上我们只能从亮度变化的情况来推断信号的波形和幅度。例如：用示波器观察TA7193的、和延时线推动级输入、输出的色信号波形，如图25所示。如果改用电视机荧光屏显示它的波形，是八条明暗不同的灰度条图象，如图26所示，当整个灰度条很亮，尤其是白条很刺眼，这说明色信号的幅度过大，当整个灰度条很暗，则说明色信号幅度过小。具体测量方法：把亮度通道输入端的亮度信号切断，在切断亮度信号时，要注意一定不要破坏亮度通道的各点的直流电位，因为整个亮度通道连同显象管在测量中还要作为一个示波器来使用。例如：在图1电路中，把电容C\(_{3}\)04的左端焊开，然后用一只表笔接在焊开的电容脚上，作为代用示波器的输入端。

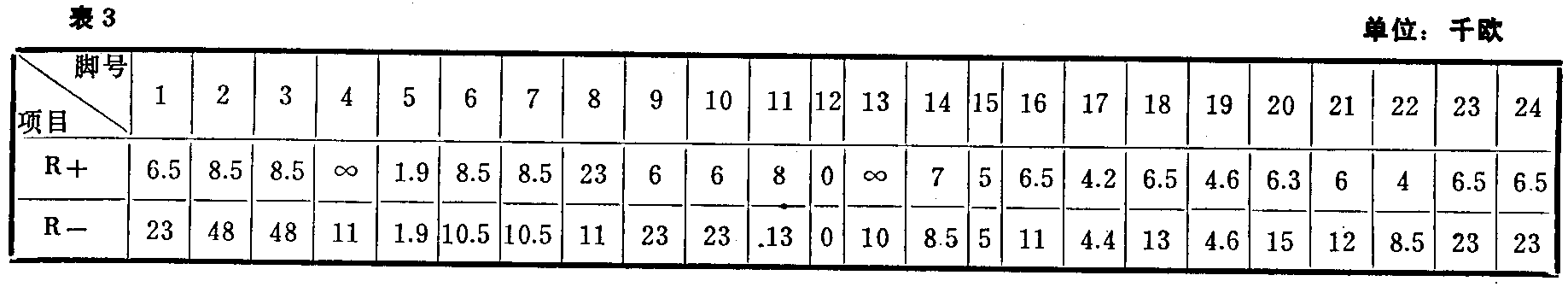

2．TA7193集成块的机外检查：TA7193集成块是一种多功能大规模集成电路，其引出脚有24个，在检修时焊上焊下很容易把集成块或印刷板损坏，所以在实际检修中，一般在有TA7193块插座的电视机先进行上机试验，没有问题后，再焊上电路。如果没有这种条件进行试验，也可以用万用表测量一下TA7193块各引出脚对地（即脚）的正反向阻值，正常时各脚对地的电阻值见表3，如果所测阻值与表列的阻值出入不大，则认为TA7193块基本正常。
3．几个关键元件的绕制数据：
（1）图1中的L\(_{5}\)03，图2中的T501：这两种元件是用普通电视机的中周骨架，其外型如图27所示，有四个绕线槽，在绕制时，用0.15mm漆包线，双线并绕，每槽6匝，四槽共24匝，一绕组的首端和二绕组的尾端相接，为中心头。一绕组的尾端和二绕组的首端分别引出，为变压器的两个引出端。
（2）图1中的T\(_{5}\)01：使用普通电视机的中周骨架，绕制时，用0.15mm漆包线，初级绕在内层，每槽7匝，共28匝。次级绕在外层，每槽11匝，共44匝。
（3）图1中的L\(_{5}\)01：使用骨架与漆包线与上述相同，第一绕组，每槽绕两匝，共绕8匝，第二绕组在第一绕组外层，每槽绕2匝，共绕8匝，然后一绕组尾端与二绕组的首端相接，为中心头，其余两端分别引出，为L501的两端。
（4）图2中的T\(_{5}\)02：使用骨架和漆包线与上述相同，绕制时，每槽6匝，四槽共24匝。（李福祥）
