（郑督）当录象机在放象时，若同时为两部彩色电视机提供射频（RF）信号，就要使用二分配器。如SONY3／4英寸录象机常用的RFK—660CH型调制器，工作在U－HF频段，频率范围为30～39频道，输出电平70～76dBμ（表示电压电平以1μV为基准电平，1μV为0dB）。如果用一般的VHF频段分配器，将产生很大的损耗而无法使用。本文介绍一种简单的UHF频段二分配器，插入损耗小于4dB，输入输出阻抗均为75Ω。由于两台电视机接收同一个信号，所以不会造成一部电视机本振辐射干扰另一部电视机的情况。当用在一般教室或会议室，连接电缆在20米以内时，使用效果比较满意。

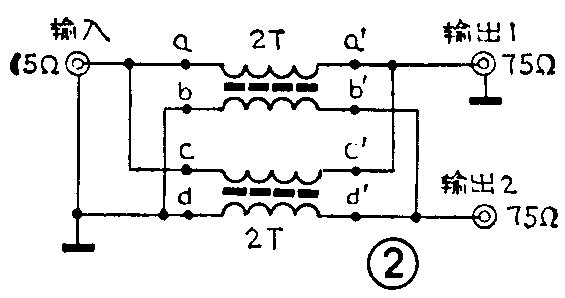

二分配器的结构如图1所示，它是用双根导线并绕在具有高导磁率的双孔磁芯（NXO－40～100）上，如果没有这种磁芯，也可用一般电视机作阻抗变换器用的扁型磁芯（NX－10）。导线选用φ0.25mm高强度漆包线，为了保证它的特性阻抗不变，在绕制时应使每匝之间的距离一样，即保持相等的间隙，每孔绕2匝。按图2所示的原理图接线，即一个孔的两个绕组分别同另一个孔的两个绕组并联。双孔磁芯中每个绕组的特性阻抗近似为150Ω，所以两个绕组并联以后其阻抗为75Ω，这样就使输入阻抗和输出阻抗均为75Ω。
按图3做好印制板（图为1∶1），将绕好的线圈各个接头按图焊在各对应焊点上，注意焊好，千万不能虚焊。输入、输出插孔的外套均和印刷板接地部分相连，彼此连通。再作一个金属屏蔽盒，盒由选用的输入输出高频插座的大小以及磁芯线包的大小来确定适当的尺寸，但盒的结构要紧凑牢固。各引线尽量短些，要拉直不能打弯，更不能绕成螺旋式引线。
