我国不少边远山区和广大草原牧区，人们居住十分分散，交流供电还很不普及。这里的农牧民购买不少电视机，不得不用直流电源，多数采用风力发电机或太阳能发电机充电的蓄电池。
目前多数直流电视机是由无线电服务部将交流电视机改制而成的。其改制方法是：将原电视机中的电源电路（包括变压器、整流器和稳压器）与整机电路在图1中G、H两点断开，并将接电视机用电电路的两根线改接到电源输入端AB两点。将AB两点与电源变压器初级断开。这样电源插头的a端接蓄电池正极，b端接蓄电池负极。只要蓄电池的电压与电视机的工作电压相等便可使用。但日常使用时，必须注意电视机电源的输入极性问题，电源插头a接片必须接电池正极。如果不慎将正负极性搞错了，就会烧坏机内的元器件。这不仅造成损失，而且这些地区维修非常困难，所以不少农牧民对使用由这种方法改制的直流电视机深感不便。

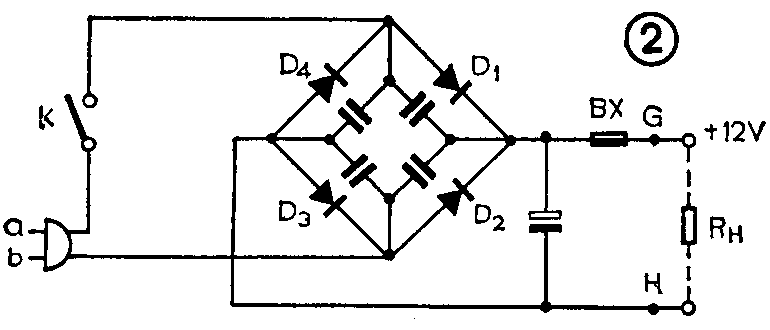

笔者在牧区遇到不少这种情况，为了消除这一隐患，作了一些实验。将电视机中的桥式整流器接入直流供电线路之中，具体接法如图1所示。即将图1中虚线框内的变压器和稳压器断掉，把A点和C点，B点和D点，E点和G点，F点和H点分别相连，便构成如图2所示的电路。其工作原理是当蓄电池的正极接到电源插头a端，合上开关时，则电流由a→K→D\(_{1}\)→BX→G→RH→H→D\(_{3}\)→b端而构成回路（其中RH为等效负载）。如蓄电池的正极接到b端，则电流由b→D\(_{2}\)→BX→G→RH→H→D\(_{4}\)→K→a端构成回路，这样电源插头的插入就可以不考虑极性而任意插入。由于电视机在设计时已考虑了桥式整流器中二极管的工作电流及耐压等技术要求，故改制后桥式整流器的二极管的安全不必考虑了。
一般9、12、14英寸的小屏幕黑白电视机的电源电压为12伏，所以要求蓄电池应给出12伏电压。电视机工作时，桥式整流二极管有1.2～1.4V的压降（硅二极管正向导通压降造成）。由于风力发电机或太阳能发电机给蓄电池充电时，每个蓄电池的电压比额定电压高1.5～2V（实测值）。因此接入桥式整流器后，不会影响电视机的正常工作。
目前常见的小型风力发电机的功率有50瓦、100瓦两种，额定电压有12伏、24伏和36伏几种。有些风力发电机可以在控制盒上利用转换开关来选择所需要的直流电压。但有的风力发电机不能进行这种调整，那么利用这些发电机充电的蓄电池额定电压就比电视机的工作电压高。此时可以把图1中E、G及F、H几点断开，将稳压器接入直流供电线路之中，适当调整使输出为12伏，满足电视机工作电压的要求。应当指出，若用24伏电源时，同电视机稳压器输入电流电压接近，使用时不会出现问题。当用36伏电源时，稳压器的调整管上功耗将增加，需要采取措施，如在整流器与稳压器之间加一只降压电阻，可选10～15欧姆20瓦线绕电阻。也可以加大调整管的散热片或者加强机外吹风散热等。
这样的改制最大特点是经济，而且十分简单和安全可靠，无线电爱好者不妨一试。(李超东)
