本刊1984年第2、3期发表了《适合业余制作的立体声扩音机》以来，不少读者进行了实验，提出了一些问题，现将读者遇到的有关制作、调试问题补充如下：
1．功率放大级工作点的调整。由于达灵顿复合管b－e之间是两个PN结复合，输入特性的离散性很大。调整输出级的静态工作点时，不能只测量BG\(_{7}\)、BG8两管基极间的电压U\(_{B}\)-B，而应按文中所说，以BG7、BG\(_{8}\)的集电极静态电流为调试依据。该电流的适宜值是10～20毫安。原文图1所标的UB-B≈2.4V仅是个参考值，实际的U\(_{B}\)-B值在2.1～2.5V之间。当环境温度为20℃时，以2.2～2.3V居多。如不测量电流，只把UB－B调到2.4V，常会使晶体管因静态电流过大而发热。原图1的1R\(_{27}\)为120Ω是20瓦机的数值。如制10瓦机因BG5的工作电流较小，需把1R\(_{27}\)加大到220～330Ω，1R26相应改为680Ω、1kΩ才能保证1BG\(_{6}\)有1毫安左右的工作电流，输出级的静态工作点就比较稳定了。
有的机器把1R\(_{18}\)调到阻值最大位置，输出级中点的电压仍调不到1／2EC，这时应检查1R\(_{18}\)，看其是否变值（微调电阻受潮后阻值变小的现象很常见）。如是，可更换1R18或适当加大1R\(_{19}\)的阻值来解决。如更换电阻仍无效便要检查1BG4、1BG\(_{5}\)是否已经损坏。

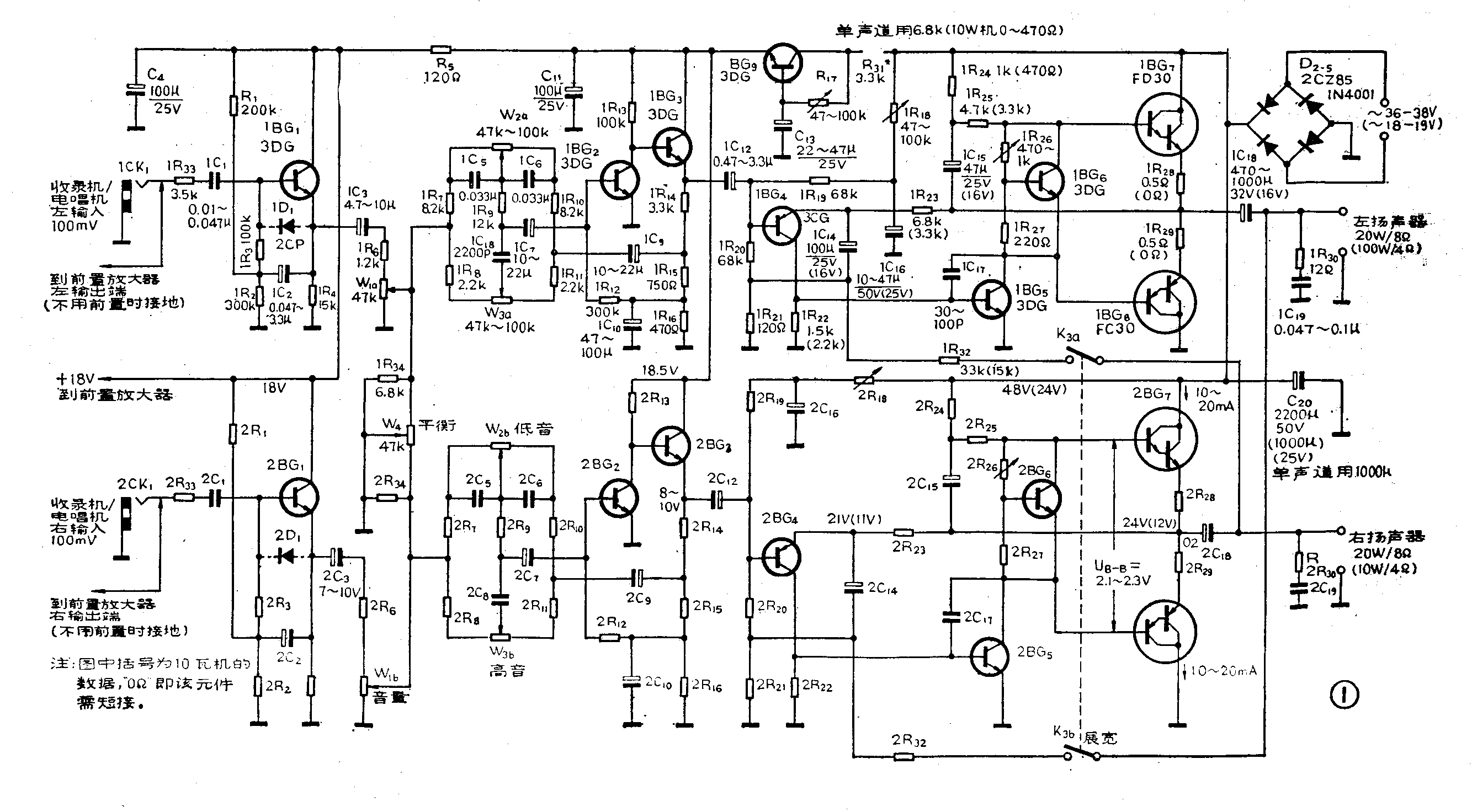

2．增加立体声展宽电路。如果受房间条件的限制，左、右扬声器之间的距离较近，可在扩音机里加进立体声展宽电路，以增强立体声效果。这在本机是不难实现的，从每个声道的输出端取出一定比例的信号加到另一声道的反相输入端，以形成反相串音，便能产生展宽效果。图1中新加的1R\(_{32}\)、2R32便起到这个作用，按图中的阻值，反相串音与同相信号的混合比例约1∶5。K\(_{3}\)是控制开关，不需要展宽时，可由K3把上述串音支路断开。
3．降低噪声的方法。该机是高阻抗输入，输入端接有高阻值（470k～1M）的音量调节电位器。当电位器旋到中间位置时，BG\(_{1}\)的等效信号源内阻很高，这使得输入级的信噪比变劣。要解决此问题，最简单的办法是音量电位器W1改用较低阻值（47K～100K），此时扩音机的输入阻抗将降低到几十千欧，最适于与收录机线路输出相配。但如要配用压电式拾音器，需在扩音机每个声道的输入端串进一只200～300K的电阻。
另一种改进方法见本文图1，这是改进型的扩音机电路。它把音量电位器W\(_{1}\)移到BG1的输出端，并让W\(_{1}\)与W2、W\(_{3}\)的规格相同，以便于备料。考虑到本机音调控制电路要求低内阻的信号源，所以再用阻值较低的R34并接在W\(_{1}\)的中点与地之间，以保证音调控制电路的调节特性不因W1的接入而明显改变。另外，阻值变化曲线改为直线型的W\(_{1}\)与R34联合使用之后，还可获得近似指数变化的分压特性，调节音量时较符合人耳的听觉特点。改进电路把平衡电位器W\(_{4}\)接到W1的输出端，一般情况下从这里看进去的信号源内阻较原电路大，因而平衡控制的效果也较原电路好。
原电路在音量电位器旋到最小位置时，BG\(_{1}\)的基极经C1直接到地，有时会引起低频自激。解决办法是在原电路W\(_{1}\)的中点与C1之间串入一只1～10K的电阻（本文图1的R\(_{33}\)也起这个作用）。
保护二极管D\(_{1}\)有时会产生噪声。如输入信号不是很强的话，可把D1拆去不用。
需要进一步降低噪声时还可以把BG\(_{1}\)改用3DJ6等结型场效应管。场效应管的栅极、源极、漏极分别与原晶体管的基极、发射极、集电极相对应。换用后需把R2改为200kΩ，R\(_{3}\)改为470kΩ，C2和D\(_{1}\)拆去不用。
本机灵敏度较高，安装时别忘了把几个调节电位器的外壳和旋轴接地（接到印刷电路板的公共线），否则极易感应到交流声和无线电广播声。由于放大器的前级是高阻输入，使用时如把放大器印刷板直接放在桌子上，将会因桌子漏电或静电感应而产生较强的交流声，必须用厚绝缘物（例如塑料盒）把放大器印刷板垫高使用。如果在印刷电路板下方用金属板做一块接地的屏蔽板，或把整个放大器装在金属机壳内，并把机壳接地，还可进一步减小感应交流声。
4．前级电源电压的调整问题。有的读者反映前级18伏电源电压调不低，产生原因是原电路BG\(_{9}\)的偏置电阻R17阻值偏小，遇上h\(_{FE}\)较大的BG9，调整量便不够，从而使前级18伏电源电压调不低，严重时还会使BG\(_{9}\)饱和，失去滤波作用。此时放大器前、后级通过电源电路产生有害耦合，如把低音开大，扬声器便会发出“卜、卜”汽船声。
解决办法有：（1）BG\(_{9}\)改用hFE较小的晶体管；（2）R\(_{17}\)加大到100～220K；（3）把R31加大，20W双声道用3.3K，单声道用6.8K，10W扩音机也可接上一只470Ω的电阻作R\(_{31}\)。R31的阻值加大后，BG\(_{9}\)的功耗随之减小，从而可改用3DG201等小功率管。

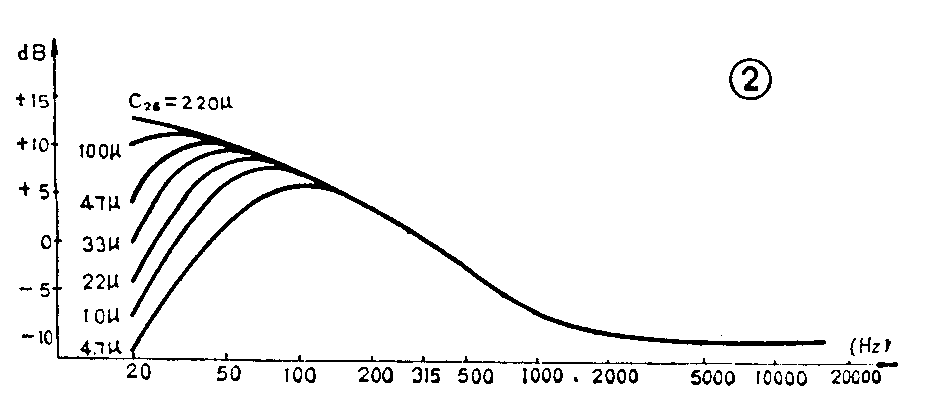

5．前置放大器的频率均衡问题。该机的前置放大器作磁带放音时，是按照3180微秒+120微秒的标准频率特性来均衡的，音质很好，专业和业余都适用。由于标准特性的低频补偿量相当大，如果与屏蔽不好的走带机构相配用，从磁头感应过来的交流声将较明显。此时可适当减小C\(_{26}\)的容量，以降低电路的低频增益。实测C26选不同值电路均衡特性见图2。如配用劣质走带机构时，C\(_{26}\)可改用10微法。（李应楷）
