一种新颖的全自停装置

（赵九泷）目前市场销售的盒式录音机和收录机绝大多数没有全自停机构，因此使用当中时常发生绞带故障。有些收录机虽有全自停装置，也基本上沿用将传感器检拾的信号放大、整流再延时的原理。这种方法对机械部分要求较严格，业余家不易仿制，由于电路处于放大状态也容易受干扰产生误动作。

本文向读者推荐的全自停装置是采用了检测失落脉冲原理，与现行的全自停机构相比有以下优点：（1）对机械部分，传感器等要求较低，传感器和机械部分的配合方式及单位时间内输出的脉冲个数无特殊要求，因而十分适用于盒式录音机这种时而正转，时而反转并且转数不恒定的场合。（2）由于电路处于开关状态，不易受干扰而产生误动作。（3）可以在较大的直流电源电压范围内工作，适合安装在各种型号的录音机内。（4）体积小，便于对没有全自停机构的盒式机进行改造，业余爱好者容易仿制。

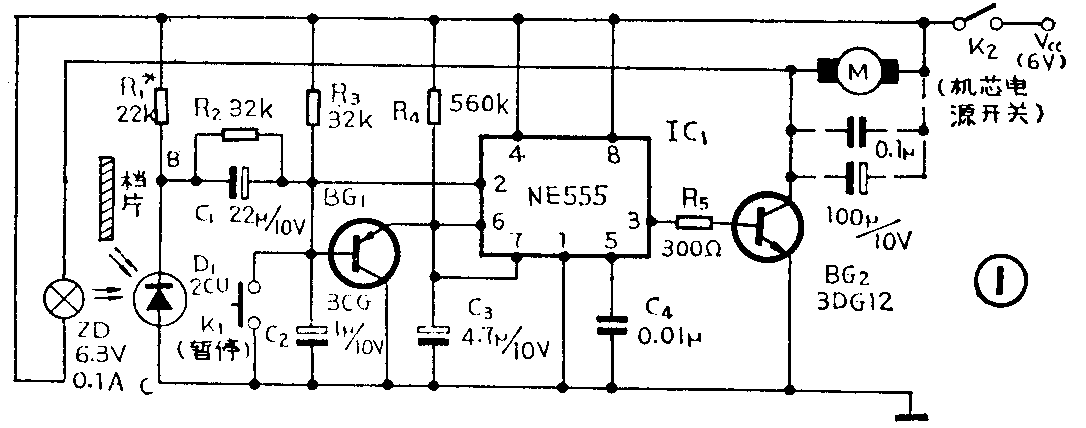

这种新颖的全自停电路原理如图1所示。IC\(_{1}\)采用流行的“555”时基电路。当按下录音机的放音键时机芯上的电源开关K2接通。由于C\(_{2}\)两端电压不能突变，它两端的电压在K2接通的一瞬间接近为零。BG\(_{1}\)处于饱和导通状态，IC1的2脚、6脚、7脚均为低电位，3脚为高电位，BG\(_{2}\)导通，电机开始旋转，同时小电珠发光。如果机器正常工作，安装在计数器上的档片（见图2）也在旋转，档片每旋转一周，小电珠的光线两次受阻挡不能到达光电二极管D1。光线每被阻挡一次，光电二极管负极B点变为一次低电平。由于挡片旋转较快所以B点始终处于一个接一个的负脉冲状态，负脉冲经C\(_{1}\)、R2耦合到C\(_{2}\)的正极，所以C2始终不能被充电，BG\(_{1}\)也就总是饱和导通，C3不能被充电，IC\(_{1}\)的6、7脚维持低电平，3脚维高电平，BG2维持导通，所以电机维持正常工作。当发生绞带或磁带已走到终点造成电机和记数器不能旋转时，挡片也就不再阻挡光线射向光电二极管D\(_{1}\)了，这时C2通过R\(_{3}\)被充电，BG1基极电压升高，BG\(_{1}\)趋于截止，C3通过R\(_{4}\)被充电，IC1的6、7脚电位升高、IC\(_{1}\) 3脚输出低电平，BG2截止，马达终止供电停转，实现了全自停。

图1中的K\(_{1}\)是暂停微动开关。它应与机芯的暂停键联动。当暂停键按下时使K1联动，造成C\(_{2}\)正负极短路，使C2总也充不上电。因此电机就不会因为收带盘的停转而停转。图1中的C\(_{4}\)是为提高扰干扰能力而加的。根据具体情况也可以省去不用。

时基电路选用NE 555集成电路。国产的5G1555及国外的KA2555、LM555、MC14555均可直接代用。小电珠选用电流小于250mA的为宜，这样可避免BG\(_{2}\)过热。BG1选用3CG或3CX小功率管，要求β值大于80。BG\(_{2}\)选用3DG12中功率管，也可用DD01或3DK4代用。对BG2的β值无要求，β小些也无妨。工作时BG\(_{2}\)如过热可适当加散热片。

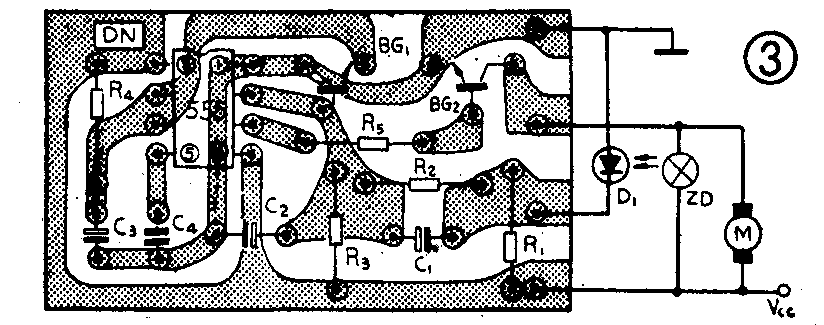

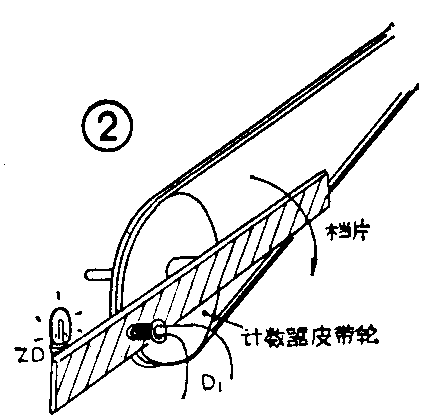

图3是全自停电路的印刷电路板图，长3.5cm宽2cm。由于体积小，很容易找到一个空间安装。挡片可参照图2安装在记数器的皮带轮上。电珠ZD和光电二极管要相互对准。暂停键联动开关选用微动开关为最好。自制也行，找一小块磷铜片与机芯底座绝缘固定好，使它能在暂停键按下时与机芯接触，其接线可参考图1进行。如果被改造的机芯其马达为6伏供电，按照图1、图3安装，无需调整即可正常工作。如果机芯马达为7.5V、9V、12V供电，只需调整一下R\(_{1}\)，令B点电压在D1有光照时尽可能为零伏，无光照时尽量接近电源电压。安装之后电路如不能正常工作，应考虑BG\(_{1}\)管β值是否偏低；R2阻值是否合适；在电动机两端并联两只电容，容量参照图1中标注值。

如果手头无光电二极管也可不用这种光电传感器，而采用电接触滑环形式。具体方法是将D\(_{1}\)、ZD去掉，从B点引出一根细针，使挡片（此时“挡片”应使用金属材料并与机芯接触）每转一周接触细针两次，因此使BG1基极出现两次低电平。结构留给读者自行试验安装。如果手头有霍尔元件代替D\(_{1}\)，并按照前述要求重新调整R1阻值，本电路就是一个可靠而耐用的霍尔自停电路了。

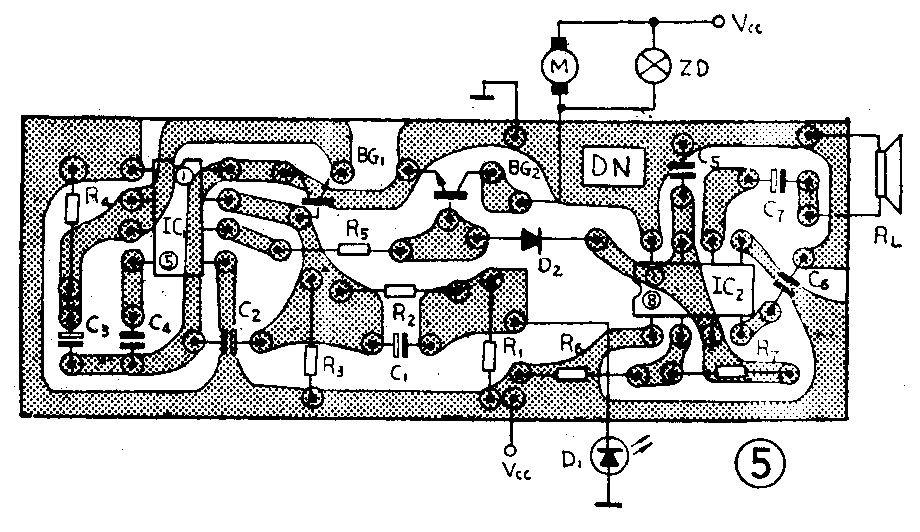

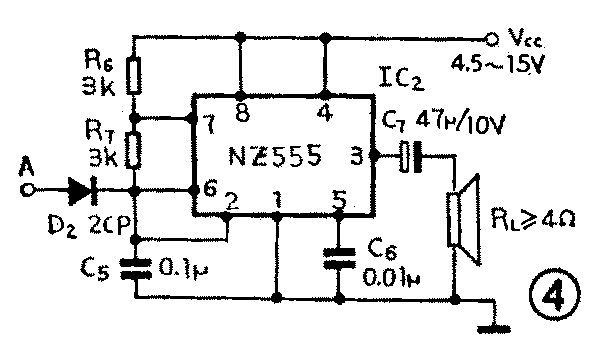

有的读者希望在全自停的同时发出报警信号，可按照图4装置一个报警器，把图4的A点与图1的IC\(_{1}\) 3脚相接，两个电路的公用地线相接，这样在自停的同时即可发出报警信号了。图5是图1和图4两个电路接在一起的印板图，供读者选用。
