氧化锌压敏电阻器是以氧化锌为主体材料，采用典型的半导体陶瓷工艺制备而成的。它的电阻值不是恒定的。在温度一定的情况下，它的阻值随着电压的增加急剧下降，所以它是一种对电压敏感的电阻器。
氧化锌压敏电阻器的工作特性是在正常工作电压下，只有微安级的电流通过，当电压超过某一数值后，少许电压增量会引起一个大的电流增加，此时电阻值很小，压敏电阻表现良好的非线性。利用其限压特性，压敏电阻可以限制电路自身产生的或外部侵入的异常电冲击，以保护其它电路元件被损坏。
氧化锌压敏电阻器的特点是非线性指数大，耐浪涌电压能力强，漏电流小，电压范围宽，响应时间快、性能稳定等，它被广泛应用在各种电力系统、电子线路，一般家用电气设备中，尤其是在铁路、公路信号系统中作为操作过电压和大气过电压的防护以及在几万伏高压电路中作稳压和过压保护。产品根据用途不同，可分别做成多种尺寸的圆片形和环形结构，亦可采用串、并联组装结构等。
MY11型环形压敏电阻器是一种专门为录音机微电机配套、消除录音机各种噪声干扰用的防护元件。由于本产品采用环形结构，除了在使用中便于装配外，最大优点是工作时与电机转子同轴、动平衡好，抖动小，而且产品直接接入微电机的磁能吸收电路。它可有效地消除电机整流子上的火花，因而也就消除了火花产生的噪声干扰，并能大大提高电机的使用寿命。
MY21型氧化锌压敏电阻器主要用于继电器触点的保护（消除火花），可控硅、晶体管等的保护，亦可作为电视机内的过电压防护与高压稳压等。
MY23型氧化锌压敏电阻器可广泛用于各类电子设备大气过电压和操作过电压的保护，还可用于铁路、公路和航海等信号装置的防雷击保护以及超导技术的移能装置、电力部门的过电压防护等等。

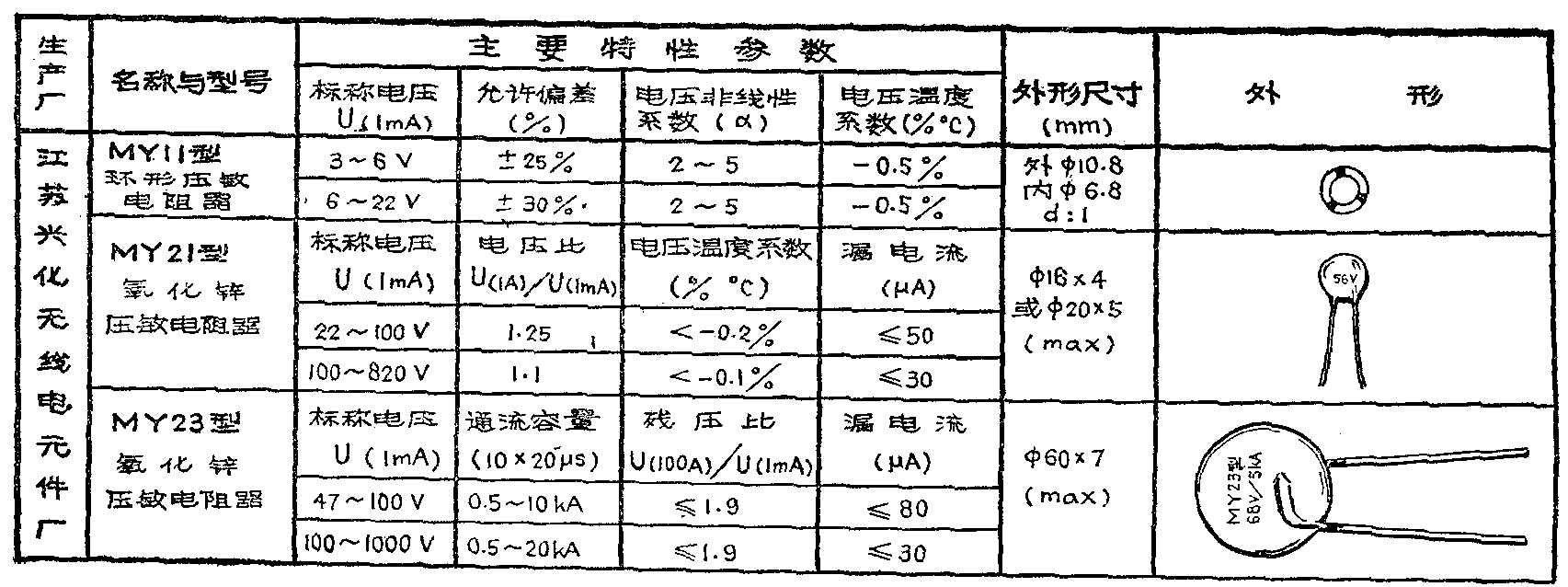

现对表中几个参数作些解释：①标称电压U（1mA）是指元件通过 1mA直流电流时元件上的电压降。
②通流容量又称通流量，是指按规定的时间间隔和次数在压敏电阻上施加规定电流波的冲击后，其参数的变化不超过规定值的最大峰值电流。MY23型产品因主要作避雷器用，所以根据实际雷电流波形，一般采用10×20μs或8×20μs的雷电流试验波形。
③电压非线性系数a是压敏电阻器的一个重要参数，它是指在给定的外加电压作用下，压敏电阻器的静态电阻与动态电阻的比值称为电压非线性系数，通常希望非线性系数越大越好。
④在通过大电流脉冲情况下，为了说明压敏电阻的I－V特性（即非线性）常常使用残压比这个参数。所谓残压是指压敏电阻器流过某一脉冲电流时元件两端的电压峰值，而残压比则是这个峰值与压敏电阻标称电压的比值，按\(\frac{U}{_{1}00A}\)U1mA计算。
⑤漏电流又可叫等待电流，是压敏电阻在正常工作时流过的电流的习惯叫法。它是线路中功率的无谓消耗，所以希望漏电流越小越好。
⑥电压出 U\(_{1A}\)／U1mA是指在直流恒流状态下1个安培电流时测下的电压值与1个毫安电流时测下的电压值之比称电压比。
氧化锌压敏电阻器虽然有许多优点，但如果选择或使用不当，不但不能充分发挥其作用，而且会变成发生事故的直接原因。所以在使用中应该合理的选择。
1．U\(_{1mA}\)标称电压的选择：由于电源电压的脉动可能上升，同时考虑元件使用后的元件老化，直流工作电压下，U1mA压敏电压应大于等于 1.33倍工作电压；交流工作电压下应考虑到峰值，U1mA压敏电压应大于等于1.86倍工作电压，如果被保护设备的动作频繁，可分别适当放宽到1.6倍（直流）和2.2倍（交流）。
2．通流容量的选择：压敏电阻器本身所能承受的极限能量一般要大于过电压能量的2倍，这样才能保证压敏电阻器不因为过电压冲击而导致压敏电压的下跌。（刘浩荫 王树椿）
