两芯插头与插孔的使用

常见插头与插孔的种类很多，有收音机外接耳机用的两芯插头、插孔；有收录机上外接立体声耳机的三芯插头、插孔；还有仪器、仪表上用的多芯插头、插孔等。

初学者使用较多的是两芯插头与插孔，下面谈谈它们的结构与使用常识。

两芯插头在电路中用字母CT表示，插孔用字母CK表示。

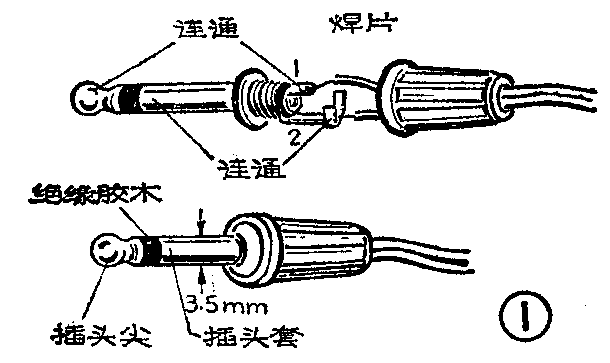

两芯插头的外形如图1所示，图1还画出了插头的内部构造。插头前端小圆球称它插头尖，插头中部圆柱体称它为插头套。插头尖与插头套中间用绝缘胶木隔开。在使用时，耳塞机的两根引线分别焊在插头的焊片1、2上。其中焊片1与插头尖相连通；焊片2与插头套相连通。

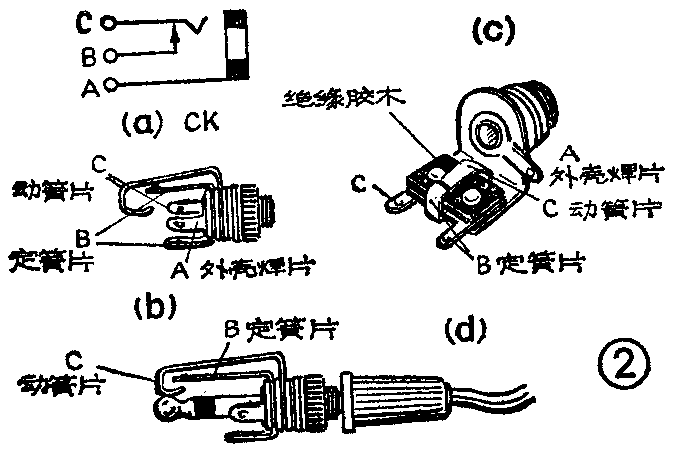

两芯插孔的外形、构造与符号见图2所示。其中图 2（a）为插孔的符号；图 2（b）为筒形插孔的外形，图2（c）为直角形插孔的外形。插孔中的C焊片与动簧片相连；B簧片与定簧片相连；A焊片与外壳焊片相连。各焊片之间都用胶木隔开相互绝缘。当插头未插入时，插孔中动簧片与定簧片相接触；当插头插入插孔内，插头尖把动簧片向外推开，使动簧片与定簧片分开。此时插头尖便与动簧片C相连接，插头套则与外壳焊片A相连接。

两芯插头与插孔的规格可从插头的外径来区分，常用的有2.5毫米。3.5毫米、4.5毫米、6.35毫米等几种。图1所示为3.5毫米的插头。

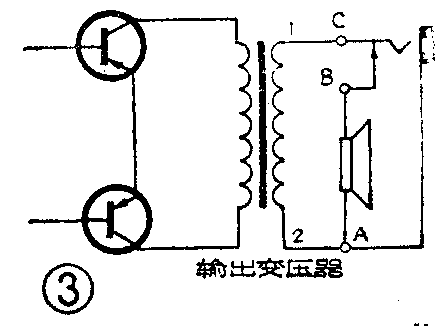

一般来说，晶体管收音机外接耳塞机可选用2.5毫米或3.5毫米的插头、插孔。这种规格的插头体积较小，可以使耳塞机安上插头后不显得太笨重。另外，由于插孔小，在收音机中所占地方少，便于安装。尤其是袖珍式收音机更需要采用这种小型的插头、插孔。外接耳机的典型电路如图3所示。安装时，输出变压器次级1端与插孔的动簧片C焊在一起，扬声器上的一个线头与插孔的定簧片B焊在一起。输出变压器次级2端与扬声器上的另一个线头以及插孔外壳焊片A焊在一起。这样，当插头没插入时，插孔动簧片和定簧片是接触的，扬声器两端和输出变压器次级1、2端连通，扬声器可以发声；当耳机插头插入插孔时，如图2（d）所示情况，这时插头尖和C动簧片连接，也就是和输出变压器1端接通，此时动簧片与定簧片断开，即扬声器和输出变压器次级1端断开，扬声器不发声。由于耳塞机插头上的插头套和插孔外壳焊片A连通，即和输出变压器次级2端连通，这样耳塞机通过插孔就接在输出变压器次级1、2端头上，能发出声音来。当耳塞机插头拔出后，动簧片C与定簧片B又接通，扬声器又可发出声音。

如果晶体管收音机要外接稳压电源（或大电池），可选用4.5毫米的插头与插孔，因为这种插头和插孔体积较大，可减少插头内两个焊点相碰的机会。另外，如果一个收音机既有外接电源插孔，又有耳机插孔，那么，耳塞机插孔应选用小型的，如2.5毫米或3.5毫米，外接电源插孔应选择外径大一点的，如4.5毫米。这样两种插孔有区别，就不会误将外接电源的插头插到耳塞机插孔中而烧坏变压器或将电池短路。耳塞机插头直径较细，这样即使误插入电源插孔内也不会造成什么不良后果。

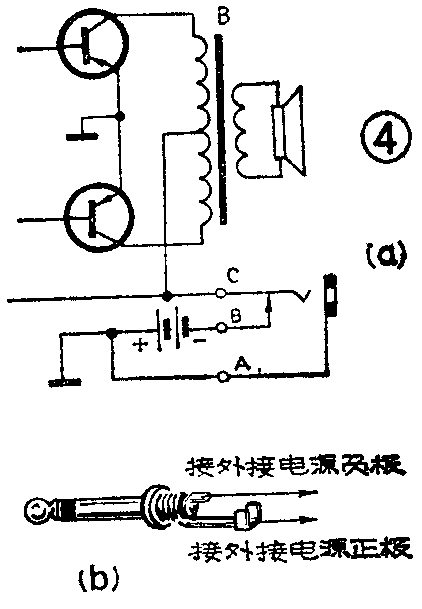

外接稳压电源的典型接法如图4所示，外接电源正极焊在插头的插头套焊片上，外接电源负极焊在插头尖焊片上，如图4（b）所示。

如果是扩音机话筒插头、插孔，一般以选用较大的（6.35毫米）一种为好。由于话筒线一般都较粗，用大些插头便于焊接安装。而大些的插头与插孔接触也较可靠。

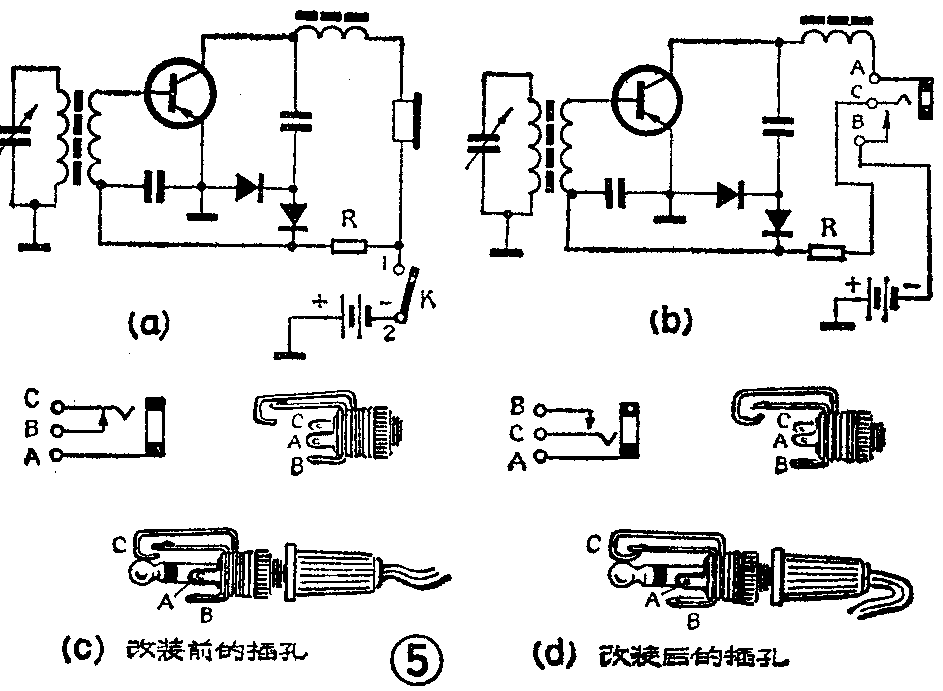

另外在简单收音机中，还可以利用耳机插孔兼开关用。图5（a）为单管机电路，图中单独使用了开关K。如果按图5（b）把定簧片与动簧片撬开，即可改成图5（d）那样可兼开关的插孔，将它安装在图5（b）电路中，就成为耳机插孔兼开关用了。此时当耳机插头未插入插孔时，C、B簧片不接通，电源负极和电路不通，相当于开关K断开，当耳机插头插入插孔后，C、B簧片连通，外接电源负极接入电路，相当于开关K接“通”。

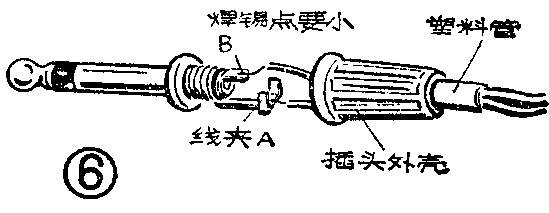

耳塞机的引线与插头焊片连接可按以下步骤进行。先将耳塞机线上穿入一段2厘米左右的塑料套管（此套管直径比耳塞机线略粗一点即可），再拧下插头的外壳，将它套在耳塞机线上。把耳塞机线线头剪成一长一短（相差5毫米左右即可），剥开线头，留出2毫米铜丝，注意线头不要留太长，否则容易造成短路。把短的那根引线焊在插头焊片A的小孔中，如图6所示，将线夹两爪压倒，把塑料线夹紧。再把长的那根引线焊在焊片B的小孔中。注意A、B两个焊点一定要小而平，最好用小条胶纸分别把两焊片裹起来，使它们相互隔离。然后把插头外壳拧好，把塑料套管插在耳塞机外壳的尾部圆孔中，插头与耳塞机就连接在一起。

插头安装完毕，最后最好用万用表R×1电阻挡量一下插头的尖部和套部应分别和两根塑料芯线相通，且两芯线相互应不通才对。

安装插孔时，先按图2认清实物中的A、B、C三个焊片，然后按电路图中A、B、C的编号与实物中的A、B、C三个焊片一一对应连接即可。

1．焊接小型插头时，两个焊片容易被焊锡或导线头短路，此时要用万用表来测一下，找出毛病后重焊一下即可解决。

2.在图3的电路中表示可用耳塞机代替扬声器收听，有时容易出现插入耳机收听有声，拔下耳机用扬声器收听无声。这往往是由于定簧片和动簧片接触不上，或两簧片之间生锈接触不良造成的。前者只要用钳子把两个簧片夹到一起，后者可用一块砂纸在两簧片间蹭几下即可。

3．在单管收音机中用插孔兼作电源开关时，往往会出现插入耳机后无电流声的现象，这是由于定簧片和动簧片间的间隔太大，当插头插入插孔时，两簧片不相碰，只要把两簧片的间隔变小些（但不插插头时不能相碰），即可解决。(武宫)
