串联型稳压电源是国产低压供电黑白电视机的典型电路，如下图所示，这种电源的稳压过程实质上是一个负反馈自动控制过程，因此，在分析电路时可把它看成是一个负反馈的直流放大器。当电路接通时，220V的交流电压经变压器B\(_{1}\)降压成17V左右的交流电压，再经BG1和BG\(_{2}\)作全波整流成脉动电压，经C3获得20V左右的直流电压。BG\(_{3}\)是电源调整管，BG4是推动管，这两管构成一只高β的复合管，电阻R\(_{1}\)和R2是它们的上偏置电阻。BG\(_{6}\)是电源取样放大管，也可等放着作是BG3、BG\(_{4}\)的下偏置电阻。R1、C\(_{4}\)和R2、C\(_{5}\)构成两节RC滤波器，滤去C3之后的残余纹波电压。加大R\(_{1}\)、R2的阻值，可以使纹波电压减小，稳压特性提高，但是随之带来的问题是对BG\(_{3}\)、BG4的β值要求也提高了。通常R\(_{1}\)、R2在几千欧左右，BG\(_{3}\)的β值应大于等于45，BG4的β值应大于等于60。C\(_{5}\) 的容值应在0.1～10微法范围内，如果取得过大，会造成稳压电源的瞬态特性变差。R4是BG\(_{4}\)的下偏置电阻，R4的阻值越小，电源的热稳定性越好，若R\(_{4}\)太小，则要增加BG4的功耗，所以R\(_{4}\)一般在几十千欧左右。R3是BG\(_{4}\)的基极限流电阻。R3一般在27～100欧姆之间。BG\(_{5}\)是稳压管，为BG6提供一个基准电压，BG\(_{5}\)的稳压范围在5～8V之间。R5的作用是向BG\(_{5}\)提供稳压电流。W1、R\(_{6}\)、R7是BG\(_{6}\)的偏流电阻。

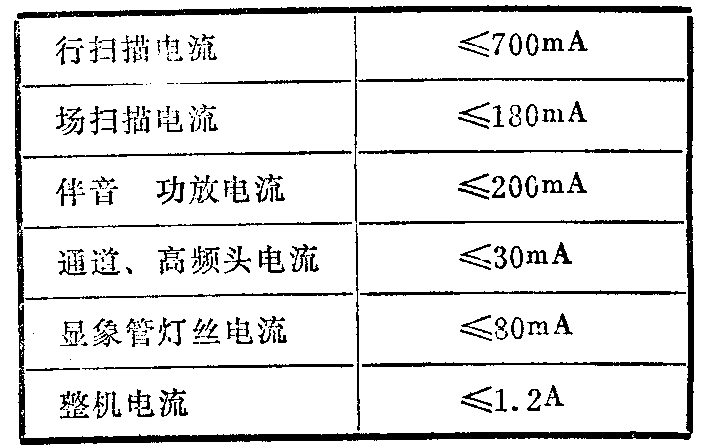

稳压电源的主要任务是给电视机正常工作提供能量。因此，它的性能不良或出现故障，必然要引起其它单元电路工作失常。在常见的故障中，一类是电源本身出的故障；另一类是其它电路电流过大而引起的电源工作异常。若要区别故障是否在电源电路内部，可切断各单元电路的直流供电回路，然后在电源电路的输出端外接一个10Ω 、20W左右的电阻作为负载取代各单元电路。这时如果输出电压为12V，并且调节W\(_{1}\)时，输出电压随之变化，纹波电压≤10mV，输出电流为1.2A,则说明稳压电源工作正常。如果不满足上述条件，则说明稳压电源内部有故障。另一种方法是测量各单元的电流值来判断其故障的发生部位。各单元电路在正常工作时的电流值列在附表中。
此电源常见故障有:
1.纹波大：纹波大对光栅和图象都有很大的影响，一般来说，纹波大于15mV，光栅上有较淡的水平黑条作上下移动；纹波大于20mV，光栅边缘有轻微的扭曲；纹波再大，光栅有明显的扭曲,有交流声，甚至图象不同步。在附图电路中，C\(_{6}\)、C7开路，纹波电压略有增大，而电路的各点电位都正常。 C\(_{4}\)、C5开路纹波电压比较大，各点电位仍都正常。BG\(_{1}\)、BG2其中一个开路或C\(_{3}\)开路，不仅纹波电压较大，并且BG3的集电极电位也下降。如果市电电压在220V时正常，而低于220V时，纹波增大，则可能是BG\(_{3}\)、BG4的饱和压降V\(_{CES}\)过大。
2.输出电压U\(_{O}\)升高：在附图电路中，调整管BG3、和推动管BG\(_{4}\)的C1E结击穿或漏电，都会引起输出电压升高。取样管BG\(_{6}\)的B、E结开路，稳压管BG5开路及电阻R\(_{6}\)、电位器W开路都会造成BG4的基极电位上升，BG\(_{3}\)饱和，因而引起输出电压UO升高。
3.输出电压U\(_{O}\)降低：在附图电路中，调整管BG3，推动管BG\(_{4}\)的 B、E极开路，R1、R\(_{2}\)、R3开路及C\(_{4}\)、C5短路都会使输出电压U\(_{O}\)降低。当取样管BG6的C、E极短路、稳压管BG\(_{5}\)短路、C6短路或漏电、R\(_{7}\)开路、R6短路、C\(_{4}\)、C5漏电都会引起BG\(_{4}\)的基极电位下降、BG3趋于截止，因而使输出电压降低。
4．烧保险丝：一般电源变压器内部局部短路、BG\(_{1}\)、BG2、C\(_{1}\)、C2、C\(_{3}\)短路都会烧交流保险丝BX1，当C\(_{7}\)短路或其它单元电路（主要是行输出级）某些元件短路，则烧断直流保险丝BX2。当烧交流保险丝BX\(_{1}\)时，只需检查直流保险丝BX2之前的一些元件，即可排除故障；当烧直流保险丝BX\(_{2}\)时，可用电流表测量一下整机电流，这时电流一般都会超过正常值1.2A，然后再分别测一下其它各单元电路的电流，根据附表所列的数值，对电流值异常的单元电路进行细致的检查，逐步缩小故障范围，最后找出故障元件。（韩任之）
