常见故障及检修方法
1．无彩色：这种故障主要检查色度信号系统和副载波恢复系统。

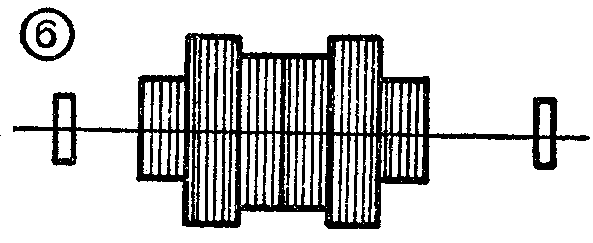

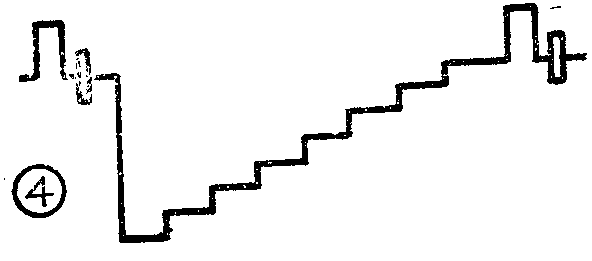

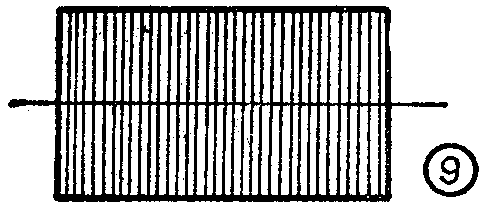

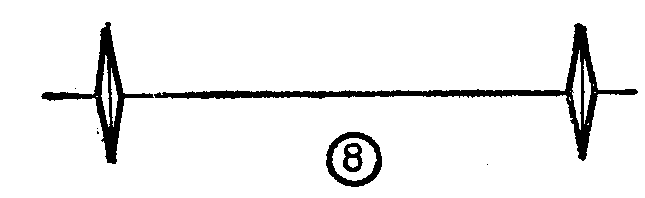

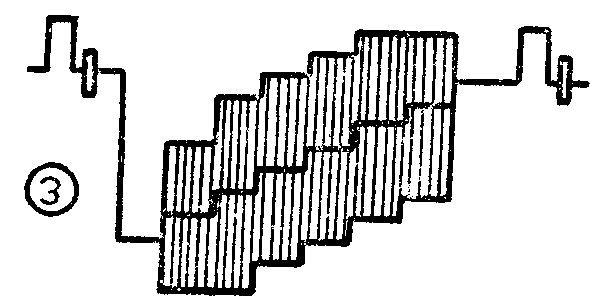

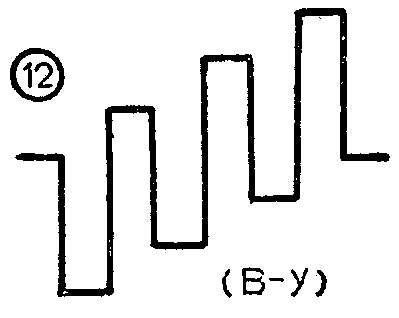

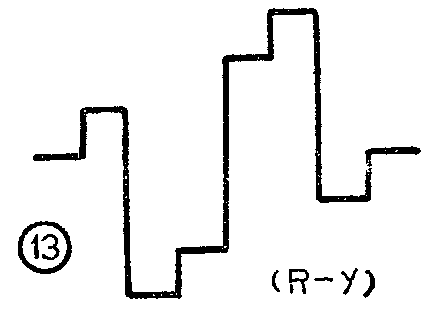

先用万用表检查TA7193各脚的直流工作电压，在一般情况下，发生无彩色故障时，光栅的亮度及黑白图象是正常的，即亮度信号系统的电路工作正常，色度信号系统电路中的三个色差信号的输出点、TA7193的①、、的直流工作电压是正常的。如果检查TA7193各脚的直流电压与正常值出入不大时，可改用示波器检查。先用示波器检查图1中的B\(_{7}\)端（图2中插座端子7）看输入的全电视信号是否正常，正常时的波形如图3所示。如果这里的信号波形没有副载波色信号成分，只有亮度信号的阶梯波，如图4所示，说明故障在前面的通道部分的电路中。如果全电视信号正常，可再继续检查图1中的测试点TP501（图2中的TP\(_{41}\)），观察分离出来的副载波色信号是否正常，若无信号或信号弱，可将图1中的C502（图2中集成块的第脚）断开再测一下全电视信号，若信号还是不好，则说明是副载波选频电路有故障，这时可用扫频仪检查电路的调谐频率是否正确。正确的谐振曲线如图5所示，曲线的顶点频率为4.43MHz，在曲线高度的70％处应有1.5MHz的带宽，若发现调谐频率不对或曲线带宽不对，可进一步检查L\(_{5}\)05、T501是否断线，电容是否变值或漏电，若断开C\(_{5}\)02后，色信号的波形正常了，则说明TA7193块内部有问题。如果测试点TP501处的信号正常，再检查脚上输入的色度信号是否正常，正常的波形如图6所示，脚波形正常，再测的波形，如果无信号，这时除了考虑色度带通放大控制电路外，还要考虑到载波恢复系统电路的故障，副载波恢复电路引起无色信号输出大致有以下几种可能：一是消色器电路动作了，使彩色控制电路不能正常工作；二是副载波振荡电路未工作：三是色同步选通电路工作不正常，色同步信号相位不对；四是鉴相器工作点不对或电路出故障；五是集成块内部损坏。检查副载波恢复系统电路，先观察脚的延迟行同步脉冲是否正常，正常的波形如图7所示，如果波形正常，再看从脚输出又进入脚的色同步信号是否正常，正常的波形如图8所示，如果波形正常，说明集成块内的带通放大脉冲选通这部分电路工作正常。然后在脚到地之间并接一个100K的电阻，其作用是使消色器停止工作，如果这时荧光屏上仍不出现彩色，也没有信号输出，再看一下第⑥脚是否有振荡信号的波形，正常的波形如图9所示，如有振荡波形，说明电路基本正常，但还要考虑频率偏差是否太大等因素，把图1中与晶体串联的C513（图2中的C\(_{514}\)）更换或在该电容上并联一个半可变的电容器（4.5～20pF），通过调整电容器来改变其副载波的频率和相位，使荧光屏上出现彩色，也可以更换一块好的晶体试试，如没有振荡波形，说明振荡器停振，先检查外电路各振荡元件是否正常，如图1中的X501、C\(_{513}\)、C514、R\(_{518}\)、L506、C\(_{515}\)、R516、R\(_{517}\)等，如果这些元件都正常，就只有集成块内部损坏了。如果输出的色信号波形基本正常，并且在荧光屏上看到是不同步的彩条信号，可调整一个鉴相器R514、R\(_{525}\)和色同步相位调整R508，看它们是否有校正作用，在电路基本正常时，一般可以得到校正而排除故障。如果输出的信号正常，荧光屏上仍无色，应再检查延时推动级，图1中的延迟放大管Q\(_{5}\)01（图2中的Q502）及延时线本身输入和输出的色信号是否正常，然后再检查图1中的L\(_{5}\)03（图2中的T501)的两端，即送入到集成块②脚和②脚的U、V副载波色差信号是否正常，正常的信号见图10和图11。当Q\(_{5}\)01(Q502)有正常的色信号输入，而延时线无正常的信号输入，就是Q\(_{5}\)01(Q502)有故障，当延时线输入信号正常，而输出信号异常，或U、V信号缺少一个，则可能是延时线的故障，常见延时线故障是内部引线霉断或焊接不良这时应更换延时线，如果无备件更换，可以把延时线从电路上取下来，把图1中C\(_{519}\)到R525（图2中C\(_{5}\)08到VR551）的中心头的接线焊开，改接到Q\(_{5}\)01（Q502）的 集电极即可。如果以后买到延时线，还可以按照图1（图2）的电路恢复。当集成块③、②脚输入的U、V信号正常，再看①、、有无正常的色差信号输出，正常的信号如图、、所示，如果无色差信号输出，则说明集成块内部的解调电路有故障或是副载波在集成块内部未加到解调电路中去。在实际检修中，常见的无彩色故障，多数是TA7193块内部发生故障造成的，有时外围电路中有关调整电位器调整不当或接触不良也会造成无彩色，而振荡晶体或延时线发生故障的情况比较少见。
例1：日立牌CTP－236D彩色电视机，有关电路如图1所示，出现无彩色故障，黑白图象和光栅都正常，调色饱和度旋钮不起作用，用示波器检查TP\(_{5}\)01、TA7193块脚的色信号，波形正常，再测，无信号输出。再检查副载波恢复电路，测脚的色同步信号，无输出。测脚，无延迟行同步脉冲输入，测行同步脉冲输入端子B8，L\(_{3}\)05、R535、R\(_{534}\)、C524各点，行同步脉冲均正常，再测集成块第⑥脚、副载波的波形正常，怀疑是TA7193的内部有问题，改用万用表测集成块各脚对地的直流电压，与正常值大致相同，只有脚、的电压值与正常值有较大的出入，脚正常值为-1.5V，而实测值为5.8V，正常值为8.8V，而实测值为0.6V，分析电压低是由于消色器动作造成的，在脚对地并接100K的电阻后，则电压上升到8V，这时再测，仍无信号输出，则进一步说明集成块内部有问题，可能是脚内部电路不正常，更换新的集成块后，故障排除。
例2：日立牌CTP－320D彩色电视机，出现无彩色而黑白图象正常的故障。调色饱和度旋钮无用，用示波器检查测试点TP\(_{5}\)01、集成块脚的输入信号均正常，而无信号输出，再检查脚、脚的色同步信号都正常，⑥脚的副载波振荡信号也正常，在脚对地之间并接一个100K的电阻后，荧光屏出现彩色不同步现象，此时的输出信号波形正常，调整鉴相器电位器R514，对色不同步有影响，但仍不能同步，有时甚至还造成无彩色现象。改调色同步相位调整电位器R\(_{5}\)08，故障排除。分析这可能是其它元件数值有了变化或R508接触不良造成的。

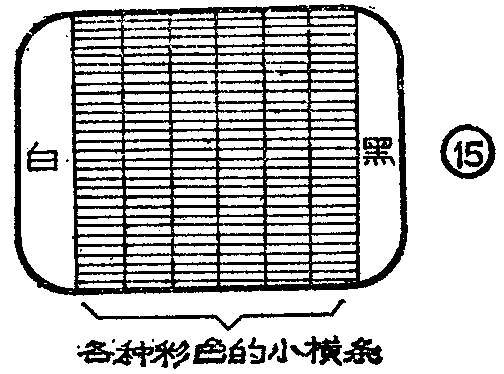

2、彩色不同步：这种故障又称彩虹现象，在荧光屏上看到彩条信号，各彩色条内不是单一的颜色，而是各种颜色的小横条无规则地交织在一起，如图15所示。这是由于解码器中的副载波恢复电路工作不正常，使副载波的相位与发送端的相位不同步造成的，应重点检查色同步选通电路和副载波振荡电路。一般先调整鉴相器电路的电位器，即图1中的R\(_{514}\)（图2中的VR552）和色同步信号相位调整电位器，即图1中的R\(_{5}\)08，看能否排除故障。如果调整不好，再用示波器检查TA7193脚的延迟同步脉冲是否正常。如果正常，再检查脚和脚的色同步信号是否正常，并配合测量有关脚的直流电压和对地电阻或换一个好的晶体试试，最后实在不行更换新的集成电路。
例1：日立牌CTP－236D彩色电视机，出现色不同步现象，如图15所示。反复调整R\(_{514}\)和R508仍不能排除故障，用示波器检查发现集成块脚无色同步信号输出，脚无延迟行同步信号输入，再测图1中的B\(_{8}\)输入端子，发现此处无行同步信号，仔细检查有关电路，发现电视机底盘到解码板之间的连接软线在解码板的B8端子处断线，接上断线，故障排除。
例2：日立牌CTP－236D彩色电视机，出现色不同步故障。用示波器检查TA7193的脚行同步脉冲，脚、脚的色同步信号均正常，更换副载波振荡器的晶体也没有排除故障，检查TA7193各脚的直流电压和电阻都没有明显的变化，更换TA7193块后，故障排除，说明集成块内部损坏。
例3：佳丽彩牌EC－141D型彩色电视机，有关电路参考图2，出现色不同步现象。调整鉴相器电路的电位器VR\(_{552}\)，有影响，但不能调好，用示波器观察波形，脚的延时行同步脉冲正常，脚输出的色同步信号正常，但脚输入的色同步信号的幅度却几乎为零，说明从脚到脚之间的电路有问题或脚内的电路有问题。先用万用表检查R521、L\(_{5}\)04均正常，检查C509、C\(_{51}\)0无漏电、击穿现象，但不能确定容量是否失效、内部断线等情况。改用元件代换的方法来判断，代换C509时对故障无影响，代换C\(_{51}\)0时，故障排除了，由此证明是电容器C510损坏。
3．红、绿色相互易位：出现这种故障时，荧光屏上的整个画面十分难看，红色花朵变成绿色，绿色叶子变成红色，人物的面部变为青绿色。如果观看彩条信号，不仅红色条与绿色条的位置互换，而且其它颜色也有变化，具体如图16所示。产生这种故障的原因是RAL开关电路不能正常工作，使该倒相的PAL行没有例相，而不该倒相的NTSC行却进行倒相。造成PAL开关电路工作失常的原因有两个：一是PAL识别信号相位不对；二是触发双稳态电路的行逆程脉冲的幅度不合适。
在检修时，一般先调整鉴相器的电位器，然后再调整色同步电路的相位调整电位器，如果反复调整仍不能使颜色恢复正常，再用示波器检查TA7193块脚的行同步脉冲的波形幅度是否正常，一般幅度应不小于1.5V\(_{P－P}\)。如果幅度正常，再看④脚的行逆程脉冲的波形是否正常，正常的波形如图17所示，脉冲幅度大约为3VP-P，如果波形基本正常，适当改变一下④脚输入电路的电阻和电容，使输入行脉冲的幅度和相位发生变化，看荧光屏上的颜色能否恢复正常，如果效果不大，再把脚的输入电路中的串联电阻，即图1中的R\(_{535}\)，改成一个100K的电位器来改变输入的行同步脉冲的幅度。另外，在脚对地之间并接一个30～100pF的电容，来改变行同步脉冲的相位，使集成块内部的7.8KHz的识别信号的相位发生变化,也可以使彩色恢复正常。
例1：松下TH46－K7型彩色电视机，由于制式不同，用TA7193块（参照图1）的解码电路进行改制式，在改制式过程中，出现红绿易位的故障现象。首先调整鉴相器电路的电位器，只能改变其变换速度，不能使彩色稳定。用示波器检查脚的行同步脉冲，④脚的行逆程脉冲，都基本正常，在脚输入电路中串入一个100K的电位器进行调整，故障有所改善，再在脚对地之间并接一个100pF的电容，这时彩条基本稳定，但再开机，有时仍出现红绿色易位现象。然后再在④脚输入电路中，把R\(_{522}\)改换成100K的电位器进行调整，使彩色相位完全稳定，故障排除。

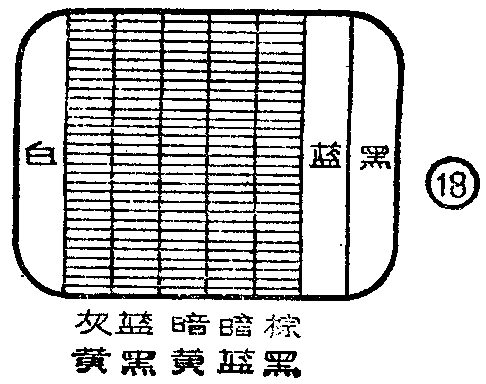

4：百叶窗效应：当发生这种故障时，图象的颜色失去了原有的鲜艳程度；在水平方向出现一明一暗间隔均匀的细条，象百叶窗一样，如果接收彩条信号，图象如图18所示，严重时，在红色和黄色条位置上更加明显，轻微时，只是在彩条边沿有爬行现象，收看活动图象时，基本上感觉不出来。造成百叶窗效应故障的原因：一是PAL开关电路，双稳态电路工作不正常，在PAL行没有进行倒相，而NTSC行却工作正常，结果使彩色图象出现一行正确一行反相的情况；二是梳状滤波器工作不正常，使U信号和V信号不能很好地分离，加减出来的V信号一行强一行弱，解调出来的色差信号则是一行强一行弱；三是加入同步解调器的副载波相位不准确。
对于图1、图2这两种解码器电路，由于是使用集成块TA7193来解码，解码器的 PAL开关，双稳态电路、副载波相移电路等都在集成块内部，因此，使这类故障的检查方法就相对简单些。当遇到百叶窗效应故障时，检查的重点就是检查延时解调（梳状滤波器）电路、双稳态电路以及它所需要的行逆程脉冲是否正常。如果经检查这部分电路没有问题，并且行逆程脉冲也正常，那么故障就在TA7193块内部。
检查外电路时，首先调整梳状滤波器的直通信号调整电位器，即图1中的R\(_{525}\)（图2中的VR551），同时观察荧光屏，看故障有无改善，有时是可以调整好的，如果调整不好，再用示波器检查TA7193的④脚行逆程脉冲是否正常，如果波形正常，再看梳状滤波器输出的U、V信号的波形和幅度是否正常，正常，说明梳状滤波器电路基本正常；不正常，再检查调整电位器、隔直流电容、延时线以及延时线推动级晶体管，负载电感、加减电路、变压器等是否正常，如果这些外围元件都正常，那么就应换一块集成块试试。
例1：日立牌 CTP－236D彩色电视机，出现百叶窗效应故障现象，图象如图18所示。有关电路参考图1。
首先调整电位器R\(_{525}\)，对故障无改善，再用示波器检查TA7193第④脚，发现无行逆程脉冲，用示波器按信号输入电路寻迹，发现在R522之前，信号正常，R\(_{522}\)之后无波形，拆下R522（12KΩ）检查，发现电阻值为无穷大，更换新的电阻后，故障排除。（李福祥）
