家庭中备有一只长延时定时器，会给你的生活带来许多方便。例如：电风扇定时，收听广播定时，烧饭或煎药定时等。本文向读者介绍几种充电型长延时定时器，其优点是抗干扰能力强、结构简单易于业余制作、延时较准、功能较多。

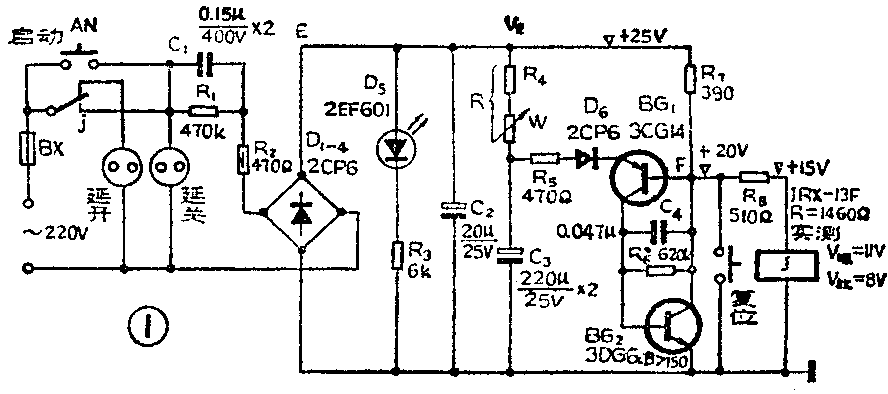

图1是一种很值得推荐的简单而实用的充电型定时器电路，它的工作原理是：当按下启动按钮AN后，220伏市电经C\(_{1}\)降压、D1～D\(_{4}\) 整流，在E点获得+25伏直流电压，使发光二极管发光。启动之初，因为定时电容C3刚开始充电，所以BG\(_{1}\)的发射极电位较低，但它的基极电位却很高（由R7、R\(_{8}\)及J分压决定，约+20伏），所以BG1截止。BG\(_{2}\)因得不到足够的基极电流、所以也截止。于是+25伏电压就经过R7、R\(_{8}\)加到了继电器J上。J得电吸合，其常开触点j闭合，使负载得电，同时取代了启动按钮AN，将电源锁定。
随着电源通过R\(_{4}\)、W不断向C3充电，经过一定时间，BG\(_{1}\)发射极电位就会升高到大于基极电位，此时BG1开始导通。BG\(_{1}\)和BG2的连接方式使电路具有强烈的正反馈作用，一旦BG\(_{1}\)进入导通状态，就会使BG2也立即导通。BG\(_{2}\)的导通，使电源流向J的电流被旁路掉，所以J失电释放，负载电源即被切断，起到了定时器延迟断电的作用。

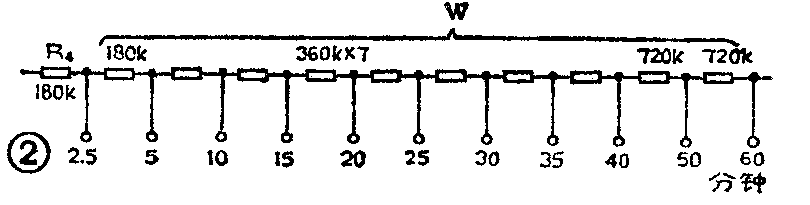

电路中R\(^{*}\)\(_{6}\)的作用是提前使BG2处于线性放大状态，以提高触发灵敏度。实验表明，当不接R\(_{6}\)*时，定时器最大延时只能做到二、三十分钟，相当于电位器W（用波段开关加一些电阻改制而成，具体改制办法见图2）最大只能调到1.6MΩ。当W阻值再增大时，则从W而来的电流就不足以使BG1、BG\(_{2}\)组成的复合管开关触发翻转了。当加接R6\(^{*}\)后，可极大地提高触发灵敏度。使最大延时超过1小时。这便是本电路能够用较小的电容获得较大的延时的主要措施之一。
C\(_{4}\)的作用是抑制干扰，它对于由R7传来的干扰来讲，是一只密勒积分电容，所以它对高频干扰信号有较强的抑制作用。实验表明，当不接C\(_{4}\)时，如果开关电灯或拔播电烙铁时，均会使电路提前翻转，有时误差竟能达到50％。加接C4后，在同样干扰情况下，再未见到过误动作现象。这便是本电路能有效抑制干扰的一种主要措施。本电路V\(_{E}\)、VF取值较高，也是为了提高抗干扰能力及增大最大延时时间。另外，R\(_{7}\)的设置虽然对增大最大延时时间不利，但对提高电路的抗干扰性能有好处。R8的作用一方面是增大V\(_{F}\)以提高最大时延，另一方面是可作为时间刻度的微调。R和C3分别为定时电阻和定对电容，它们的延长时间为T=RC\(_{3}\)lnVEV\(_{E}\)-VF-1.3(秒)，其中R=R\(_{4}\)+W。当 VE=＋25伏、V\(_{F}\)=+20V时，上式可简化为T=1.91RC3。如果取C\(_{3}\)=220μ×2，上式可进一步简化为T＝0.84R，其中R以千欧计，T以秒计。D6是为了防止刚启动时BG\(_{1}\)的e、b极之间存在的过高反向偏压将管子击穿而设置的。下面介绍几点具体制作经验：

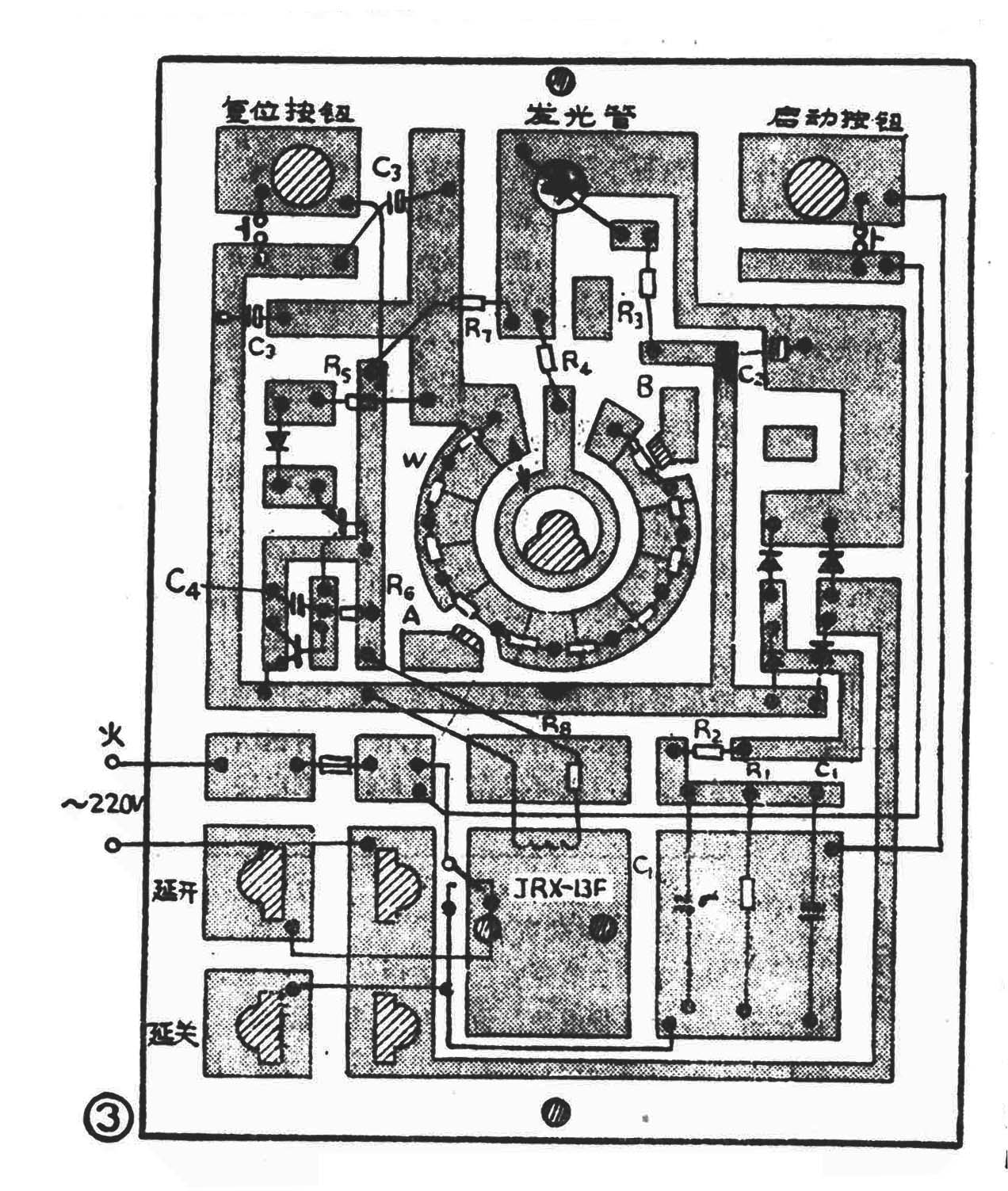

1．图3为1：1印刷电路板图。它的铜箔面是元件安装板，它的背面又兼作定时器的面板，所以不允许有带电的接点或螺丝钉露在面板上。为此，所有的焊点处均不钻孔，螺丝钉均固定在无电铜箔上。这一点在安装时应特别注意。印刷板线条采用直角走线，可以用小刀刻制而成。

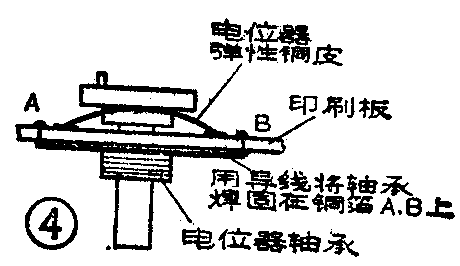

2．波段开关采用印刷结构，为了便于选材，其旋轴、轴承、弹性活动接触片等附件均采用普通电位器中的元件（原电位器轴承螺管太长，可截去一半），具体组装方法见图4。

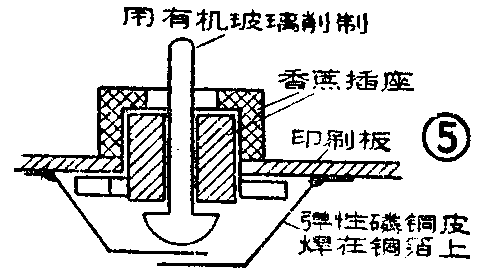

3．在业余条件下，启动按钮AN及复位开关可分别用红、黑香蕉插座改制（原螺纹管太长，应截去一半），其安装方法参见图5。

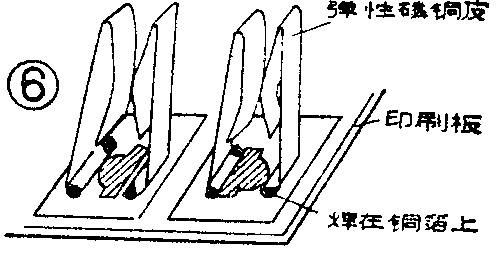

4．电源插座的业余制作方法如图6，它是用磷铜皮直接焊在印刷板上，方法很简便，也很实用。为了加强铜箔的牢度，整个插座铜箔面均应镀上一层1～2mm厚的锡。
5．降压电容C\(_{1}\)的耐压，从理论上说应大于300伏。但实践证明，若用标称耐压稍低一些的金属膜纸介电容也是足够安全的。因为这种电容的耐压富余量较大。
6．保险丝BX采用φ0.08mm漆包线代用。
7．各晶体管的耐压均须大于30伏。BG\(_{1}\)的β值为20～100，BG2的β必须大于150，否则触发灵敏度会降低。

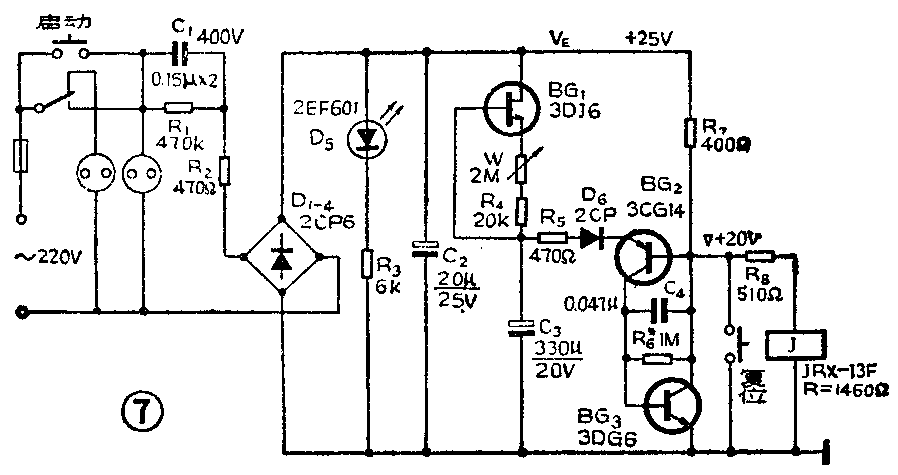

图7和图8都是从图1派生出来的电路。图7的特点是用结型场效应管3DJ6组成的恒流源代替了图1中的定时电阻R\(_{4}\)+W，这有四个好处：①用较小的R4+W值，就可以获得相当于图1中很大的定时电阻，因此可以用普通电位器改制波段开关；②延迟时间变成连续可调；③实验表明，在相同数值的定时电容下，图7电路的最大延时时间可比图1的大3～4倍；④从理论上说，恒流充电对抗干扰也是有利的。这个电路用来制作超小型长延时定时器特别有利。
图8中用普通三极管3CG\(_{14}\)（或3AK20等）代替了图7中的3DG6，并增加了由BG\(_{1}\)和R3、R\(_{4}\)组成的并联稳压电路，适宜用于电源电压波动较大的地区。不过要注意，调整C1时应保证正常情况下BG\(_{1}\)的工作电流不要太大，否则管子容易发烫，使直流电压产生漂移，影响计时精度。稳压电路的输出电压VE≈\(\frac{R}{_{3}}\)+R4R\(_{4}\)×0.75伏。正常情况下，增大R3就可以增大V\(_{E}\)，否则说明稳压电路的负载太重，应增大C1值才能解决。
图8中用K\(_{l}\)来选择负载插座的“延开”、“延关”，可以避免反复拨插电源插头，并使定时器可以作为普通电源开关来使用。这对没有电源开关的便携式录音机来说，是很有好处的。图8中还用K2来选择定时电容，适当选择C\(_{3}\)、C4值，可使本定时器既可用于短延时的印相曝光控制，又可用于长延时的定时报警控制。所以可以说图8电路是充电型定时器中功能较全的定时器。
图7电路可以直接用图3印刷板制作，只把特为它留下的空白铜箔利用起来即可。如果将图3印刷线路板稍作修改，即将K\(_{1}\)装在原“延开”插座上，把K2对称地装在继电器J的右方，同时把C\(_{1}\)两容及R1重叠起来安装，就可以作为图8的印刷电路板了。(李振华)
