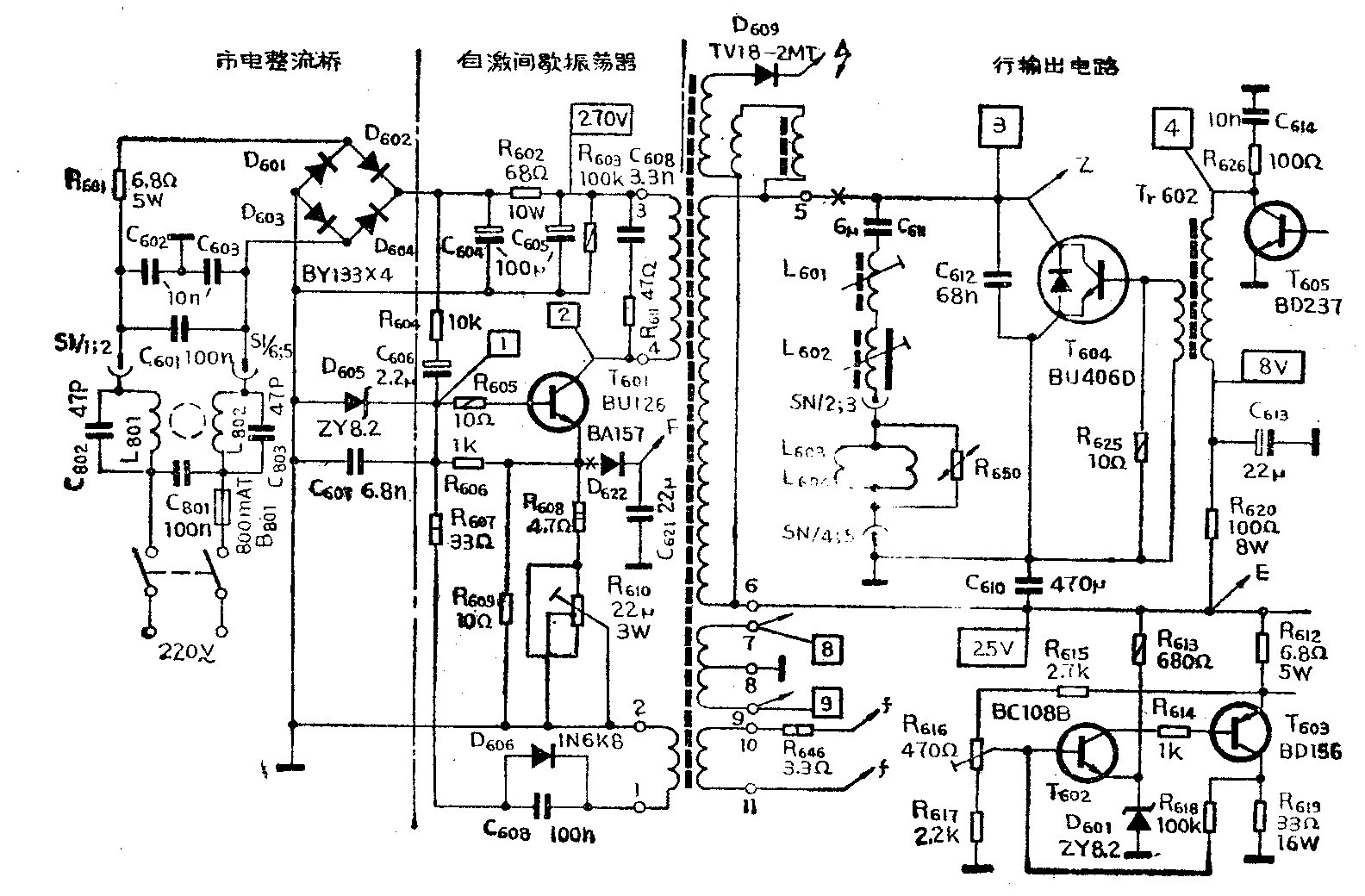

匈牙利产“超级星”牌TA－3301、TA－3305、TA－5301、TA－5309型及国产“飞天”牌等20英寸、24英寸大屏幕黑白电视机，均采用“泵电源”结构（如图）。所谓泵电源电路就是利用市电直接整流，通过行输出变压器Tr601的有关绕组与泵电源管T\(_{6}\)01以及有关附属电路组成间歇振荡器。在刚开机时泵管工作于自激状态，行输出变压器5—6绕组感生脉冲电压经阻尼管（在行管中复合）整流对C610充电形成25V直流电源供整机使用。当行振荡、行推动及行输出正常工作后，行扫描逆程高压脉冲又通过行输出变压器1—2绕组定时定值地给泵管T\(_{6}\)01的基极提供脉冲，而使间歇振荡器由自激转为他激。
由于其泵电源转换与行输出级均通过行输出变压器混在一起，这两部分故障皆可导致开机后无光无声、灯丝不亮。特别是该机的行输出管BU406或BU806都是三极管与二极管之复合体，难以用一般判断三极管的方法鉴别其好坏。此时对一般修理经验不足的同志将感到无从下手，不知故障到底出在哪一部分而望机兴叹。过去有人采用并介绍另备25伏2安培左右的直流电源，并接在C\(_{61}\)0上，断开泵管发射极或集电极来代替泵源，以便区分故障是否在泵电源内。此思路不错，但有两点不便：其一，25伏2安培左右的直流电源，修理者未必皆有，为此而制作这样的电源也不值得；其二，如确属25伏用电侧短路，而另备电源强行通电、则有可能使故障扩大。
我们在对泵电源电视机的长期修理过程中，摸索出一点小经验：即不需加设备、仅用几分钟就可判断出故障部位。凡遇到此机开机后无光无声灯丝不亮的故障，只须将行输出变压器第5脚与行输出管集电极间的连接断开、再把二极管D\(_{622}\)断开（图中“×”处），这样就把泵源电路与25伏形成和使用电路分开了。再次开启电视机电源，如果灯丝亮了，且有高压输出，说明泵源部分工作正常，泵管、行输出变压器均完好，使行输出变压器的灯丝绕组和高压包感应出电压。（注：这时感应的电压比正常时还要高，但不会烧坏灯丝。）故障在行输出25伏形成和使用电路，一般可能是行复合管BU406击穿短路，造成行输出变压器5—6间绕组短路，迫使泵源无法自激启动，当断开了第5脚与行管后，实质是去除了短路，所以泵管才得以开启。反之，如仍无高压，灯丝不亮，则问题发生在泵电源部分，不是市电整流有问题，就是自激间歇振荡器之故，
另外此机还有一特殊故障，当行振荡、行推动，以及行输管的输入回路发生故障，没有脉冲输出时，开机后仍有声、有光、有高压，显象管灯丝能亮。一般人们不会怀疑是以上电路没有工作。而此机却是如此，是靠泵管的自激振荡与阻尼管和C\(_{61}\)0。来产生短暂电源，虽然维持时间不长，但形成的现象却使修理者误认为行振荡、行推动已给行输出管提供了脉冲。(刘万钧)
