（朱蔼初）本文所介绍的讯响器，在按下电键AN时，会反复演奏‖:3 5-3 5- 1· — :‖这一简短乐句，直到放开电键为止，可以作为门铃或电子玩具中的音响装置。电路十分简单，主要由一片CO36型CMOS集成电路和两个三极管构成，装置和调试都很容易。用四节干电池供电，电路在不工作时是不耗电的，工作时，耗电量和输出功率相当于一般四管收音机。
电路简析

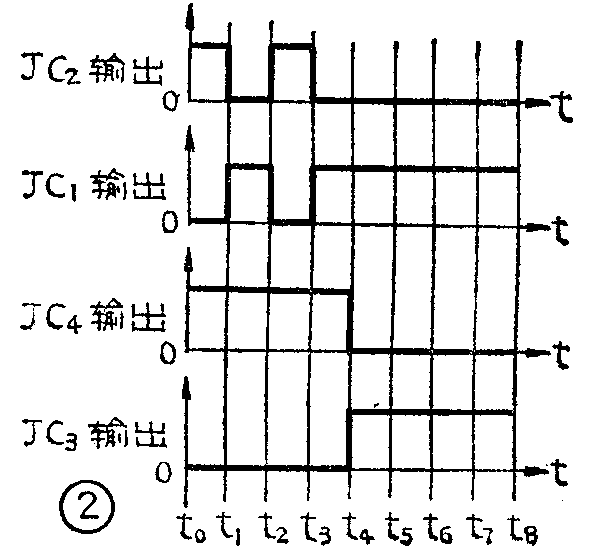

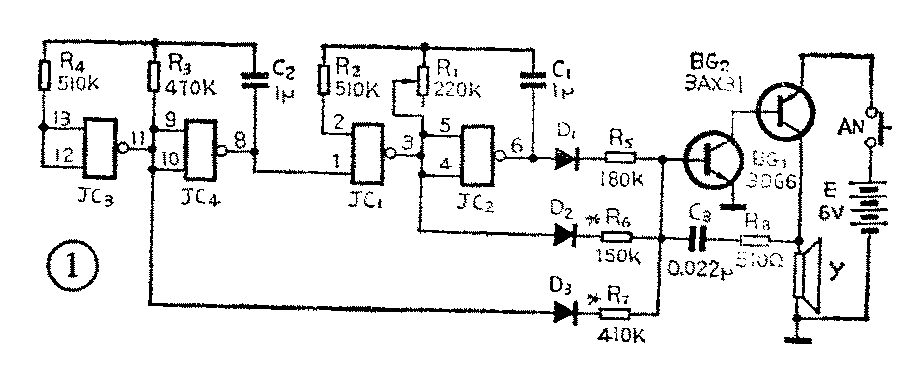

电路见图1所示。JC\(_{1}\)～JC4是CO36型集成电路内的四个与非门，用来产生节拍信号。JC\(_{1}\)和JC2构成“拍”振荡器，振荡周期相当于一个四分音符；JC\(_{3}\)和JC4构成“节”振荡器，它的振荡周期相当于一个四拍子的小节。前者受后者的控制，使节拍信号步调一致（见图2）。BG\(_{1}\)和BG2构成互补型振荡器，用来产生音频信号。当电源E、R\(_{8}\)与C3选定之后，信号频率基本上决定于C\(_{3}\)的充放电回路的电阻RQF。这个振荡器是在前面与非门所产生的节拍信号控制下工作的：设按下电键后，在t\(_{0}\)～t1这段时间里，JC\(_{2}\)的输出为高电位，D1正向导通，R\(_{QF}\)≈R5，阻值较大，振荡的频率较低，扬声器发出3音；在t\(_{1}\)～t2这段时间里，JC\(_{1}\)的输出为高电位，D2正向导通，R\(_{QF}\)≈R6，阻值较小，振荡的频率较高，扬声器发出5音；在t\(_{2}\)～t4这段时间里，重复t\(_{0}\)～t2间的过程，扬声器又发一次3、5音；在t\(_{4}\)～t8这段时间里，JC\(_{1}\)和JC3的输出都是高电位，D\(_{2}\)和D3正向导通，R\(_{QF}\)约等于R6和R\(_{7}\)电阻相并联阻值，即RQF≈R\(_{6}\)//R7，阻值更小，振荡频率更高，扬声器发出1·音。这样在t\(_{0}\)～t8这一小节时间里扬声器发出|3 5-3 5- 1· — |乐音。
装置和调试

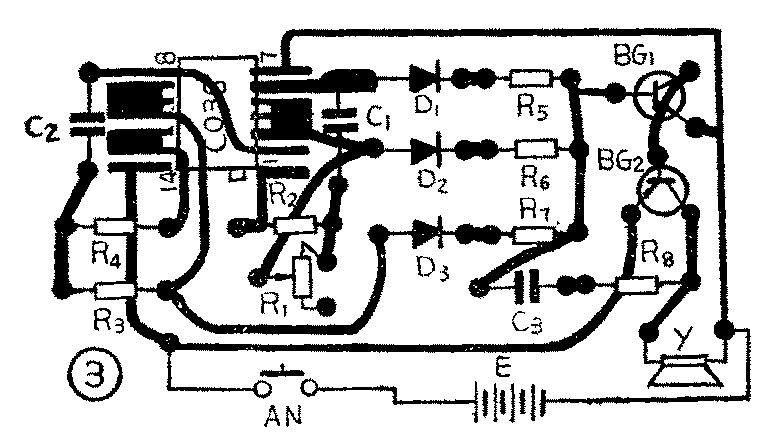

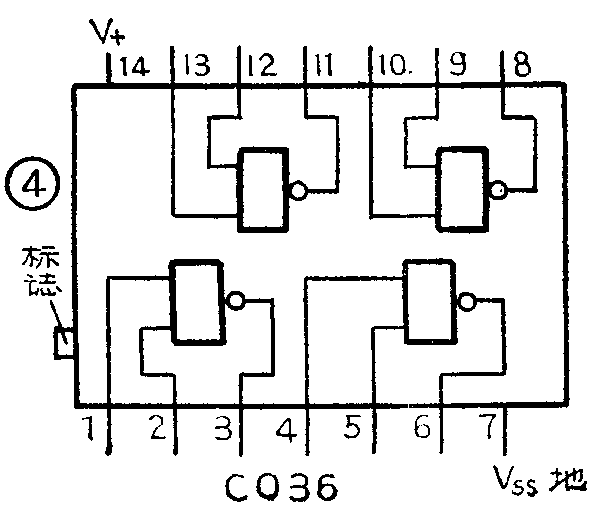

印制板可参考图3用单面铜箔板蚀制。CO36是2输入端四与非门集成电路，引出线的排列见图3所示。可以采用业余品。由于CMOS器件极易被带电物体的静电场击穿，所以在保存时应该用铝箔包裹，焊接时电烙铁的外壳必须与大地接通。BG\(_{1}\)和BG2宜采用β在70～80之间的。C\(_{1}\)和C2必须用无极性的电容器，如金属膜电容、瓷片电容。二极管D\(_{1}\)、D2、D\(_{3}\)应选用反向电流很小的二极管，如2CK。
装置和调试可分两步进行：
1、装置和调试互补型振荡器。把D\(_{1}\)～D3三个二极管、R\(_{5}\)～R8等四个电阻、电容器C\(_{3}\)、两个三极管BG1和BG\(_{2}\)，以及扬声器y焊入印制板，接通电源（电键AN暂时不接），这时BG1和BG\(_{2}\)都处于截止状态，扬声器里不会发出声音来。取一段导线，两端剥去线头，一端接电源正极，用另一端依次去接触D1和D\(_{2}\)的正极，在扬声器里当会发出35种声音来；同时接触D2、D\(_{3}\)的正极，当能发出i声音来。如果听起来某一个音偏低（或偏高），可把相应的电阻减小（或增大）试试。试好后，拆去电源，再进行下一步工作。
2、装置和调试节拍振荡器。把R\(_{1}\)～R4四个电阻、C\(_{1}\)、C2两个电容和CO36集成块焊入印制板，集成块CO36的14脚接电源正极，7脚接地，在印制板上已接好，在电路图上未画出。接上电源和电键。按下电键，稍稍调节R\(_{1}\)到120千欧左右，即能按节拍演奏前述的旋律。如嫌节拍太快，可增大C1、C\(_{2}\)或R1、R\(_{2}\)，反之嫌节拍太慢时则应减小这些元件的数值试试。调节R1，还可以得到几咱不同的旋律，如
等等，读者可根据自己的爱好随时更换。
