数字万用表是近年来出现的先进测量仪表。由于它采用了大规模集成电路。具有数字化显示功能，因此仪表的结构轻巧（仅有200克重），测量的精度较高，操作方便，读数容易，很受用户欢迎。目前常见的数字万用表有DT—830、DT—840和DT—845三种型号，本文以常用的功能较全的DT—830型为例，介绍一下液晶显示数字万用表的使用方法。
面板上各部分的功能

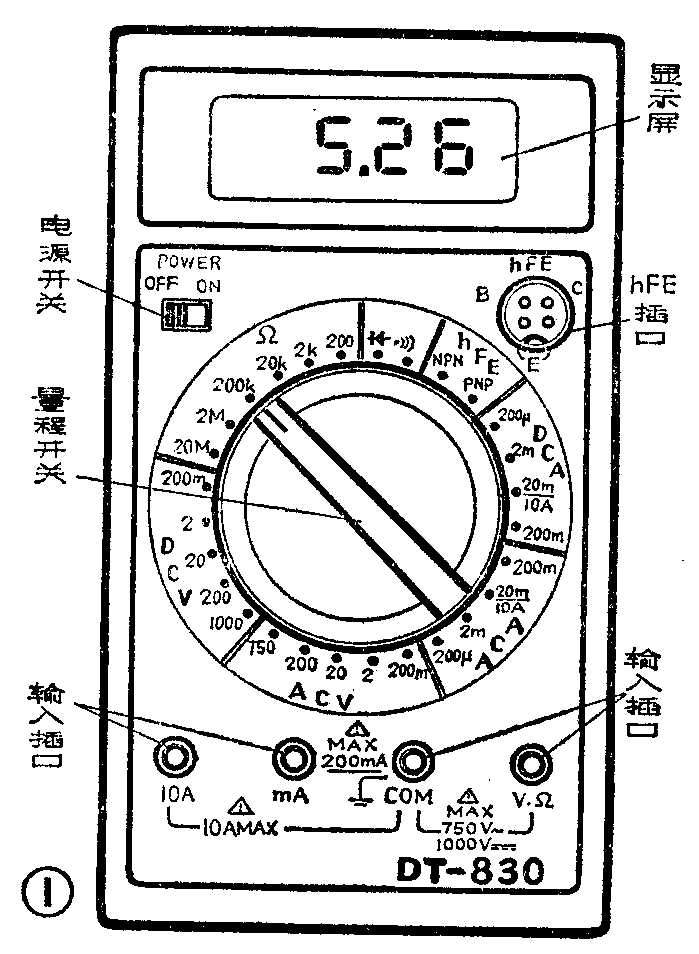

万用表正面如图1所示，上面排列着液晶显示屏、量程开关、输入插口、h\(_{FE}\)插口和电源开关五个部分，各部分的功能如下：
1．液晶显示屏：万用表的显示屏上有3\(\frac{1}{2}\)数位，即最大可显示1999或-1999。当测量直流电压和直流电流时，仪表有自动显示极性功能，若测量值为负，显示的数字前面将带“－”号。在允许范围内减小量程时，显示屏上小数点的位置左移，小数部分的位数增多，可使测量的精度提高。当仪表内电池的电压低于工作电压时，显示屏左端将显示箭头符号，以提醒使用者更换电池。此外，显示屏还具有超量显示功能，当仪表输入超量限时，屏的左端将出现“1”或“－1”。

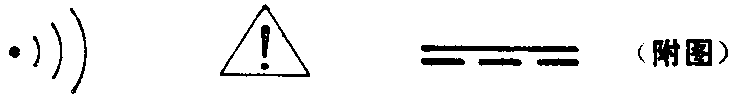

2．量程开关：旋转式量程开关位于面板中央，是转换工作种类和量程用的。开关周围用不同的颜色和分界线标出各种不同工作状态的范围。其中附图左图符号是表示利用表内蜂鸣器做连续检查时量程开关应停放的位置。其它标志如图1所示，不再赘述。
3．输入插口：输入插口是万用表通过表笔和测量点连接的部位，共有“COM”、“V.Ω”、“mA”和“10A”四个孔。黑表笔始终置于“COM”插口，红表笔要根据工作种类和测量值的大小置于“V.Ω”、“mA”或“10A”中。在“COM”和“V.Ω”之间的连线上，印有“附图中图、MAX750V～1000V和附图左图”样标记，表示从此两孔输入时，测交流电压不得超过750V，测直流电压不得超过1000V。在“COM”、“mA”之间和“COM”、“10A”之间的连线上也分别附有标记“附图中图、MAX200mA”和“附图中图和10AMAX”，表示在对应的插口间所测量的电流值不能超过200mA和10A。
4．h\(_{FE}\)插口：此插口是插放被测晶体管用的。测量时管子的e、b、c三脚应分别插入“E”“B”“C”三孔中，“E”有两孔作用一样，发射极管脚可就便插入。
5．电源开关：电源开关有“OFF”和“ON”两个位置。当开关在“OFF”一边时，电源关闭，当开关拨向“ON”一边时表内电源接通，可以正常工作。不用仪表时，务必将开关拨向“OFF”一边，否则对仪表安全不利，表内电池也会在短期内耗尽。
DT—830型万用表用9V小电池，装在表内电池盒中，在仪表背面（图2）标有“OPEN”的地方推开盖子，便可更换电池。装入电池时，必须把它连接到电池扣上。本仪表在电池盒内还装有0.5A快速熔断器，当“DCA”和“ACA”量程内超载测量时，熔断器将立刻被烧断，起到保护作用，此时显示器上也无显示。
使用方法
在了解了仪表各部分的功能后方可进行测量。在测量之前，务必检查量程开关是否置于恰当的位置，并注意红表笔所在的插口是否与量程开关所在的范围一致。在测量交、直流电压和电流时，若不知被测量的大约数值，可先将量程开关置于最高档位，然后根据实际情况逐渐减小，这样可以防止因超量输入而损坏仪表。
1．测量直流电压：根据被测量的大约数值，将量程开关有黑线的一端转至“DCV”范围内适当的档位，黑表笔置于“COM”插口（以下各种测量，黑表笔在此不变），红表笔置于“V.Ω”插口，电源开关推至“ON”一边，表笔接触测量点之后，显示屏上便出现测量值。若量程开关置于“200m”显示，屏上所表示的数值以“毫伏”为单位；置于其他四档时，显示的值以“伏”为单位。这里应该注意，随着量程开关所置的档位不同，测量的精度不同。比如测一节标称值为1.5V的电池，分别置于“2”、“20”、“200”和“1000”档上测量，显示的数值分别是1.552V、1.55V、1.6V和2V（不同的电池其测量值略有差异）。可见，测量低电压时不能置于高量程档位，那样将测不准确。
2．测量交流电压：根据被测量的大约数值，将量程开关转至“ACV”范围内适当的档位上，表笔所在插口不变，具体测量方法与测直流电压时相同。
3．测量直流电流：测直流电流时，将量程开关转至“DCA”范围。当测量的电流值小于200mA时，红表笔应置于“mA”插口，按照测量值的大小，将量程开关转至适当位置上，接通表内电源，把仪表串入要测量的电路中，即可显示出读数。当量程开关置于“200m”、“\(\frac{20m}{10A}\)”、“2m”三档时，显示屏上的读数以“毫安”为单位；当置于“200μ”一档时，显示的值以“微安”为单位。如果被测量的电流值大于200mA，量程开关只能置于“20m;10A”处，同时要将红表笔置于“10A”插口，其读数以“安”为单位计算。
4．测量交流电流：将量程开关置于“ACA”范围，红表笔也依量程不同置于“mA”或“10A”插口，具体测量方法与测直流时相同。
5．测量电阻：将量程开关置于“Ω”范围，红表笔置于“V.Ω”插口，接通表内电源便可进行测量。所测数值的单位和各量程上所标明的相对应。例如当量程开关置于“2M”或“20M”上时，显示的数字以“兆欧”为单位，置于“200”上时以“欧”为单位。若测量的值为无限大（绝缘），或者本应置于“兆欧”档而错置于“千欧”档时，显示屏左端将出现“1”字。比如要检查一只标称值为200KΩ的电阻，看是否变值，则量程开关不能置于“200K”档上，因为当电阻值变得稍大于200KΩ时，便超过了该量程的限度，只能在显示屏左端出现“1”字，测不出具体数值，只有置于“2M”一档时方能测出实际阻值。
6．检查电路通、断情况：将量程开关转至“附图左图”位置，表笔所在的位置和测电阻时相同，接通万用表电源，让表笔触及被测电路，若两只表笔间电路的电阻值小于20Ω，则仪表内的蜂鸣器发出叫声，说明电路是接通的。反之，若听不到声音，表示电路不通或接触不良。

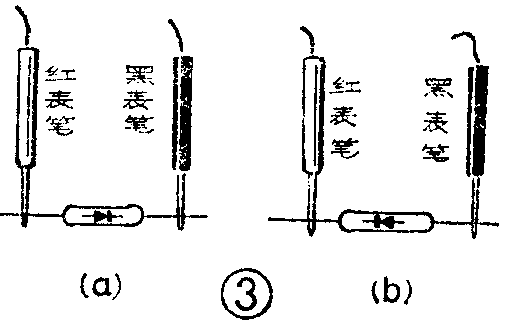

7．检查二极管：把量程开关转到“标有二极管符号的”位置，红表笔置“V.Ω”插口，将表笔接至二极管两端。如图3（a）（b）所示。图（a）的连接刚好使二极管导通，万用表显示的是管子的正向压降（以“伏”为单位）。对好的硅二极管，其压降值介于0.5V和0.8伏之间；好的锗二极管，其值介于0.25V和0.3V之间。若二极管内部短路或开路，将分别显示“000”和“1”（在显示屏左端）。图（b）是对二极管作反向检查时的连接图，若管子是好的，在显示屏左端出现“1”字，若损坏则显示“000”或其他数字。
8．测量晶体管的h\(_{FE}\)：将被测管子插入hFE插口便可。若被测管子是PNP型的，将量程开关转至“PNP”位置；若管子是NPN型的，则应转至“NPN”位置。然后接通表内电源，显示屏上便出现被测管子的h\(_{FE}\)值。（林萌森）
