人们在生活中离不开水,因此水质的好坏成为人们非常关心的问题。在工业上,如果锅炉用水中含有大量的钙、镁离子,锅炉就容易引起爆炸事故;在农业上,如果经常给农作物施加高浓度离子的水,就可能影响作物生长;在日常生活中,如果人们饮用的水中含离子太多,就会影响人们的身体健康。本文向读者介绍一个简易水质检测器,利用它可以迅速地对水中的离子浓度作一个初步的测定,以决定水是否可以用。

电路原理

图1
图1 🔍原图 (698×527)
图2
图2 🔍原图 (799×508)

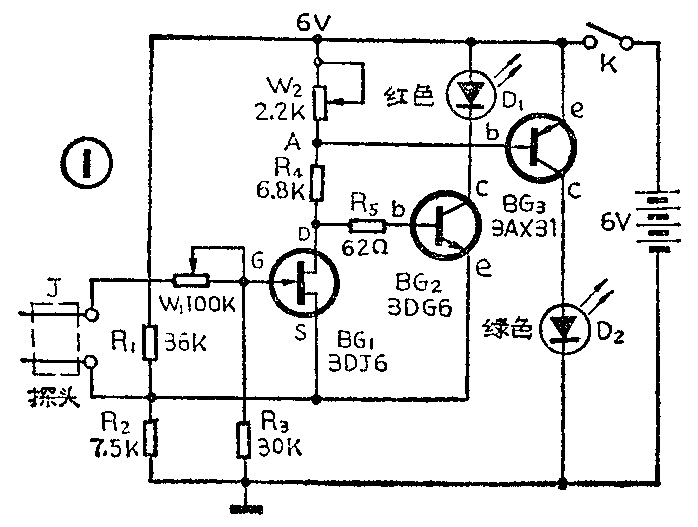

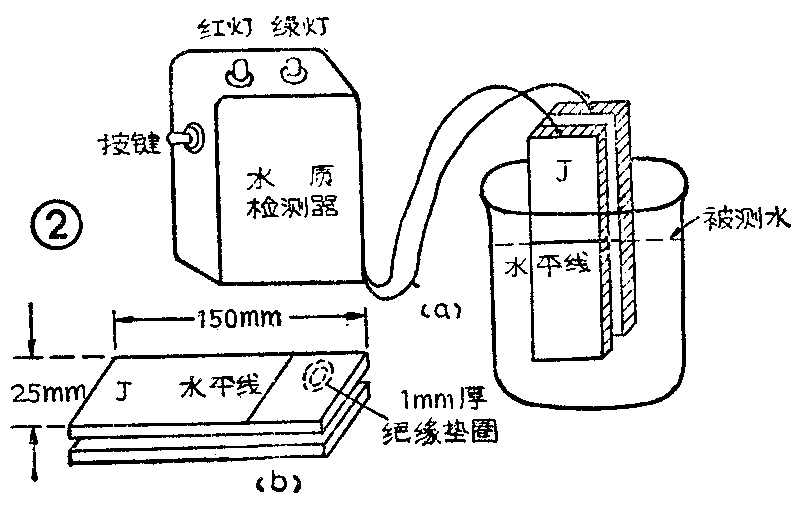

电路图见图1,使用方法见图2示意图。我们知道,洁净的水电阻较大,随着水中离子浓度的提高,水的电阻将变小。离子浓度越高,电阻则越小。根据这一特点,我们设计了图1那样一个电路,图中关键性的一个器件就是探头J。探头J的形状及加工尺寸如图2b所示,它是由两块金属板相隔一定距离(彼此之间绝缘)制成的。使用时,将探头插入被测水中,一直伸到探头上的水平线处为止。这样,在探头尺寸一定、两块金属板之间的间隔距离一定条件下,如果被测水中一种水为标准水(即水质较好,可以用),另一种水为含离子较多的水,那么含离子较多的水的探头两极板之间的电阻较小。

图1电路的输入级采用场效应管放大,输入阻抗很高,可以与探头相匹配。在测试标准水时,通过调整图1中的W\(_{1}\),使BG1的G极电位为1.8V,此时BG\(_{1}\)D极电位为5V,S极电位为4.2V。这时BG1D、S极之间的电位差为5-4.2=0.8V,这一个电位差加到BG\(_{2}\)的b、e极之间,使BG2导通,红色发光二极管D\(_{1}\)点亮,以说明水可以用。此时调整W2阻值,使绿色发光二极管D\(_{2}\)刚刚不亮;如果探头改插到离子浓度较大的水中(不能用的水),由于探头极板之间的电阻减小,BG1G极的电位提高,例如G极电位提高到3.4V,此时BG\(_{1}\)更加导通,流过管子的电流加大,因D、S极间的电位差变小,使得BG2截止,红色发光二极管D\(_{1}\)熄灭。因流过W2支路的电流加大,W\(_{2}\)两端电位差增加,所以晶体管BG3导通,绿色发光二极管D\(_{2}\)点亮,表明被测水不能用。这样,通过两种颜色发光二极管的亮或灭,就可粗略判断被测水质的好坏了。

制作与调试

探头J的加工尺寸见图2b,它可以用两块厚1mm、长150mm、宽25mm的铜箔板制成。如图所示,在120mm处绘上水平线,铜箔面朝里,面对面。从两块铜箔板的顶端分别引出两根引线。铜箔面应镀银,以保持导电性能良好。使用完后必须将铜箔板上的水擦干净。

BG\(_{1}\)为场效应管,管子的漏电流应很小,直流反向电阻应大于10\(^{7}\)Ω;BG2为β>60、耐压大于10V的硅管,可选3DG、3DK系列;BG\(_{3}\)为β>50、耐压>10V的锗管,选3AX系列,管子的漏电流应尽量小,否则会导致发光二极管在应该熄灭的时候总有余光。

图3
图3 🔍原图 (662×480)

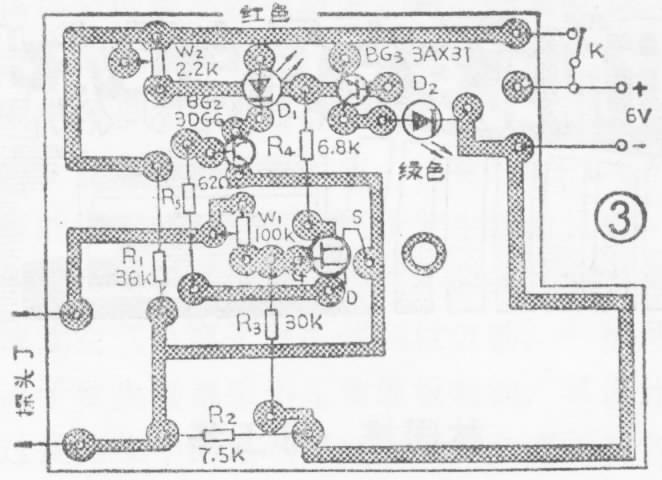

线路印刷电路板见图3。电路中的各元器件应按图1所给出的数值进行选配。组装无误后可接通电源进行调试。当探头尚未插入水中时,先测量机器的总电流,应为11mA左右,此时红色发光二极管应点亮。如果不亮,应检查线路,看看是否接错了,或者是把发光二极管的极性接反了。上述要求达到以后,可将探头插入合格的水中,一直将探头插入水中到水平线处(见图2a)为止。这时调节W\(_{2}\),使绿色发光二极管达到刚要亮(还没有亮)的临界状态,然后调W1,使红色发光二极管达到刚刚亮的临界状态。之后,将探头放入离子浓度较大的待净化处理的水中,探头的两极板放到如图2所示的标准线为止,此时应该是绿灯亮、红灯灭。当将水用离子交换树脂或活性炭、明矾等净化处理后,离子浓度会降低,当降低到满足要求后(与标准水相比),红灯应发亮,绿灯应熄灭。如果水经多次处理后绿灯仍点亮,红灯仍不亮,则说明用于净化处理的物质质量不好。(郑祥泰 洪麟)
