CMOS音乐集成电路又叫IC音乐晶片，它被广泛地应用于各种电子玩具、电子门铃、钟表、电话、报警装置和仪器设备方面。本文以CW9300系列IC音乐晶片为例，介绍几种有趣而实用的电路。
几种基本应用电路
CW9300晶片，实际上是一片ROM记忆系统，每片都存储着一首完整的乐曲。目前该系列晶片总共有31种乐曲，可供用户选择使用。

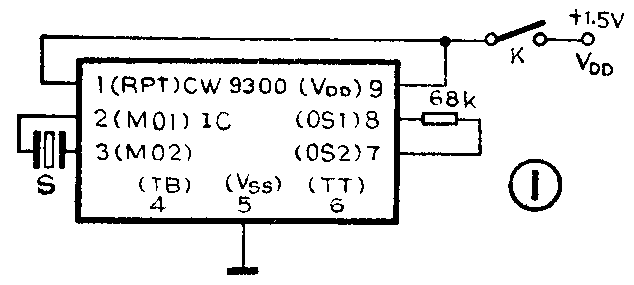

1．可以连续演唱的电路。图1为这种电路的外部元件连接图，图中S为φ22mm的压电陶瓷片，而CW9300晶片已固化，体积极小，引脚已经跟印刷电路板连通，所以在制作时只要外接一个68千欧电阻和一块压电陶瓷片就行了。使用时只要接通电源就能演唱，而且唱完后稍停片刻又会从头开始再唱，直至切断电源为止。这个电路常用于贺年片中。

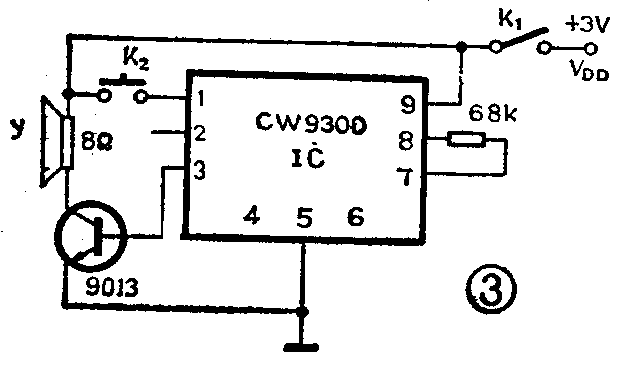

2．触发一次，演唱一首乐曲，唱完即自动停唱的电路。电路如图3所示，在这个电路中，接通电源后并不演唱，必须把微动开关K接通一次（接通后可以立即断开K，即触发一下）才能演唱一首完整的乐曲。唱完后自行停止。再触发可以再唱。这种电路适用于音乐门铃、钟表和各种电子玩具等方面。

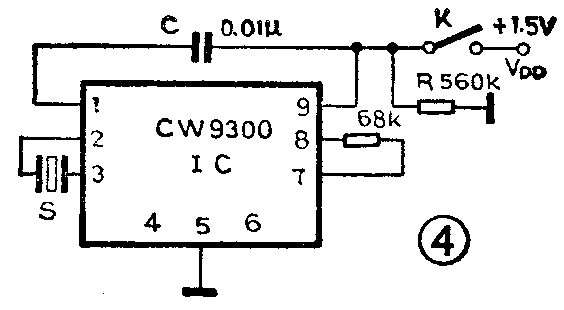

3．接通电源，演唱一次，唱完后自动停止的电路。电路如图4所示，当接通电源开关时，由于微分电容C的作用，在晶片的1端加上一个正向的尖脉冲，相当于图3中的微动开关K触发一次，所以电路即演唱一首乐曲，唱完后自行停止。这个电路常用于仪表和自动控制设备的讯响装制方面。

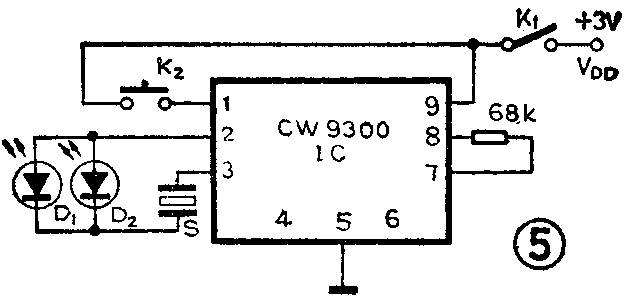

4．推动蝉鸣片与发光二极管的电路。电路如图5所示，这个电路在工作时，发光二极管D\(_{1}\)与D2的亮度能随着乐曲声的变化而变化，常用于电子玩具等方面。
用于电子玩具上的几种电路

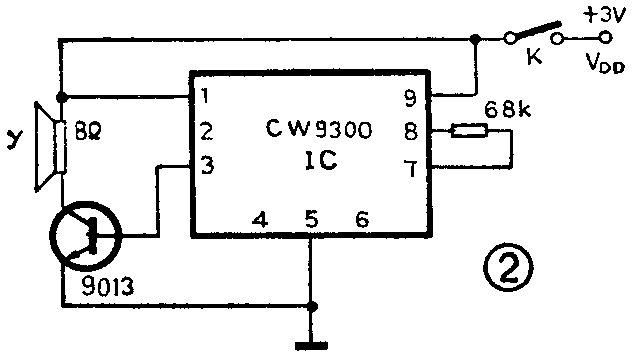

把CW9300用于电子音乐玩具上时，最简单的方法，只要把图2的电路装进某种玩具（如玩具动物、玩具娃娃等）内，即成为一个手控电子音乐玩具。也可以在图3的基础上再加某些控制电路，比如做成触摸式、光控、遥控等较为高级的电子音乐玩具。下面举例介绍这方面的电路。

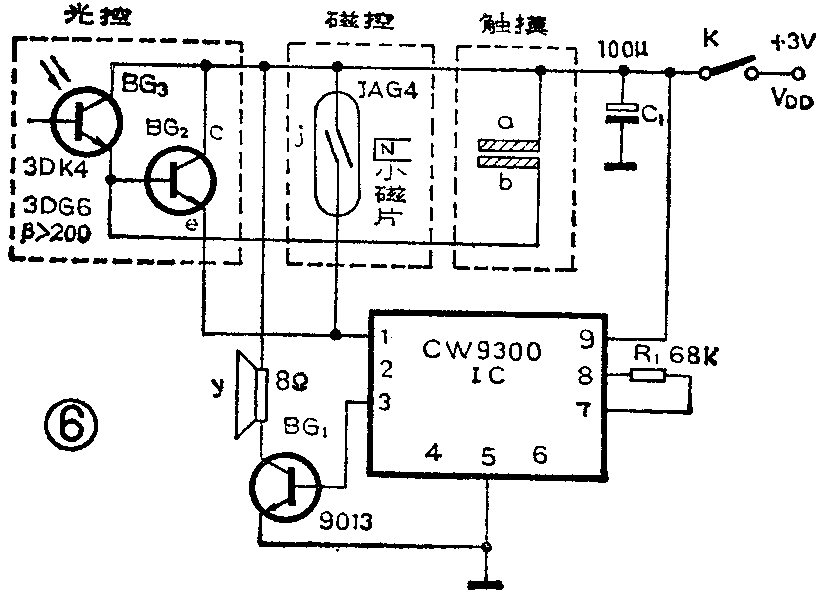

1．光控、磁控、触摸式音乐玩具。图6为电路图，其中BG\(_{2}\)的c、e极分别接于电源的正极（3V）与IC的1（RPT）端，它相当于一个开关，BG2截止时相当于开关断开，BG\(_{2}\)导通时相当于开关闭合。

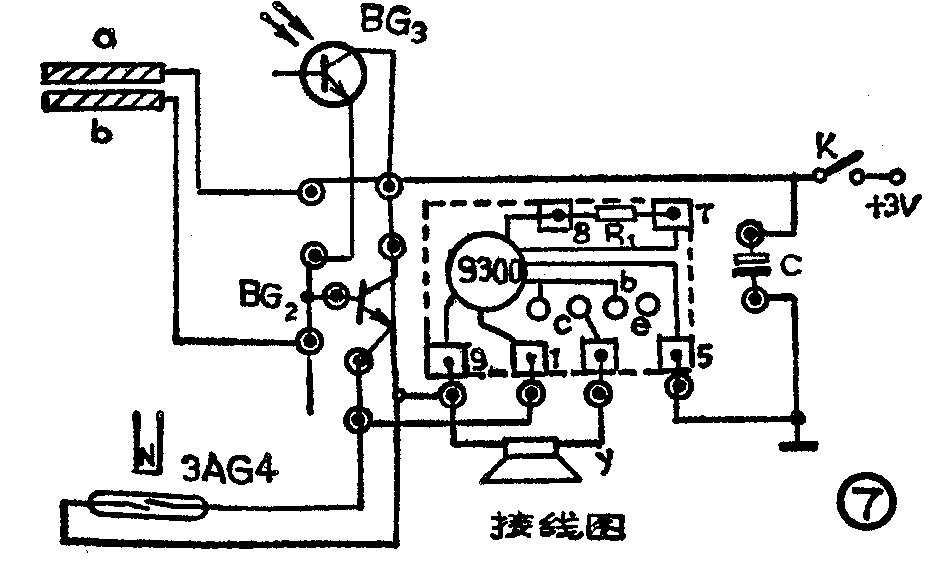

用于光控时，接在BG\(_{2}\)基极电路中的BG3是BG\(_{2}\)的偏置电路。无光照射时，BG3的c、e极之间的电阻较大，约在2兆欧以上，所以BG\(_{2}\)是截止的；当有光照射时，其c、e极之间的电阻显著减小，约为几百千欧以下，这样BG2的基极电流增大，以至于导通饱和，＋3V电压通过BG\(_{2}\)的c、e结加到晶片的1（RPT）端，晶片被触发，立即演唱一曲悦耳的音乐，唱完自行停止。光再照射时，可以再唱。制作时，BG3可用β＞200的小功率硅管，并将管子的顶部用锉刀锉掉。光源用一般手电筒即可。图7为电路的印刷电路板。
用于磁控时，只要使装在棒头上的小片磁铁的磁极（N极或S极均可）靠近干簧管JAG4，干簧触点闭合，＋3V电压通过触点j触发晶片的1（RPT）端，IC开始演唱，唱完自动停止。
用于触摸式玩具时，只要人手触及两片靠得很近的金属片（可用敷铜板或薄铜皮制成，两片之间的距离要小于2mm）时，BG\(_{2}\)导通，IC即演唱，唱完自动停止。

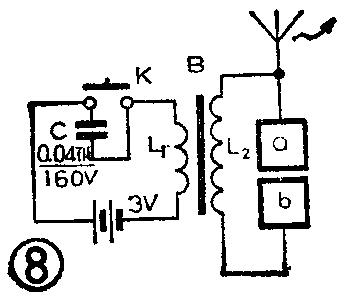

2．火花式遥控音乐玩具。这里介绍的遥控装置，非常简单，发射机电路如图8所示。整个装置没有一个电子器件，当微动开关K按下并迅速放开时，由于L\(_{1}\)的自感作用，L1中储存的能量迅速向电容C充电，这样，在L\(_{1}\)、C回路中发生短暂的阻尼高频电磁振荡。由于变压器B中L2的匝数远大于L\(_{1}\)，所以在L2的两端感应出很高的电压，能使火花隙a、b之间发生瞬间火花放电（跳火）。众所周知，在火花放电时，相当于向外发送高频电磁波。这种高频电磁波的频带很宽。使用这个发射机时应注意下面两点：①当K按下时，电路接近于短路，电流很大，所以按下的时间不宜过长，越短越好，电源最好用1号电池。②发送电磁波的时刻并不在按下的瞬时，而是在K断开的瞬时，而且断开得越快，发射功率也越大。

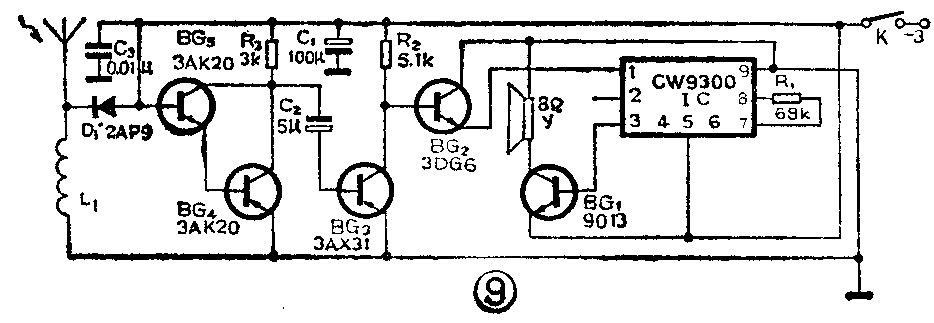

接收机电路如图9所示，由天线和L\(_{1}\)接收下来的火花放电高频电磁波，经D1检波并由BG\(_{5}\)、BG4组成的复合管放大，形成一个触发脉冲，通过C\(_{2}\)使BG3导通，电源电压则通过BG\(_{2}\)触发晶片的1（RPT）端，使IC演唱一次，唱完自行停止。再发射时可以再唱。

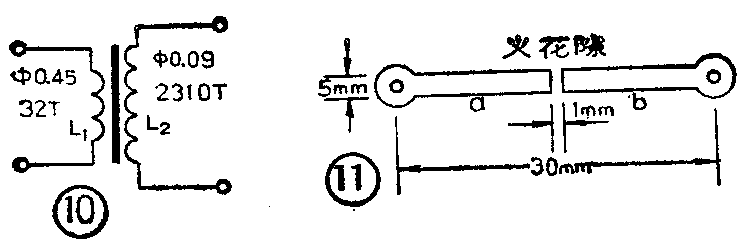

发射机中的变压器B可用截面为4cm\(^{2}\)左右的E型硅钢片做铁心，绕制数据见图10。也可用6.3V／220V现成的电源变压器代替。火花隙可用厚为0.5mm左右的铜皮按图11所示的尺寸制成，中间的火花隙不要大于1mm。天线用φ8mm左右的铜管制成，长度不得小于0.7m，能用拉杆天线更好。接收机中的L\(_{1}\)可用φ0.1mm的高强度漆包线在1／8W、1MΩ以上的RTX电阻上密绕100匝而成。也可用市售30μH或68μH等高频扼流圈代替。接收机中的天线用0.6米左右长的一般软接线即可。图12为接收机的印刷电路板及接线图。
整个装置不论发射机还是接收机，都没有设置任何可调节的元件，也没有一个偏流电阻，只要电路没有接错，定能成功。本装置的有效控制距可达10米左右。

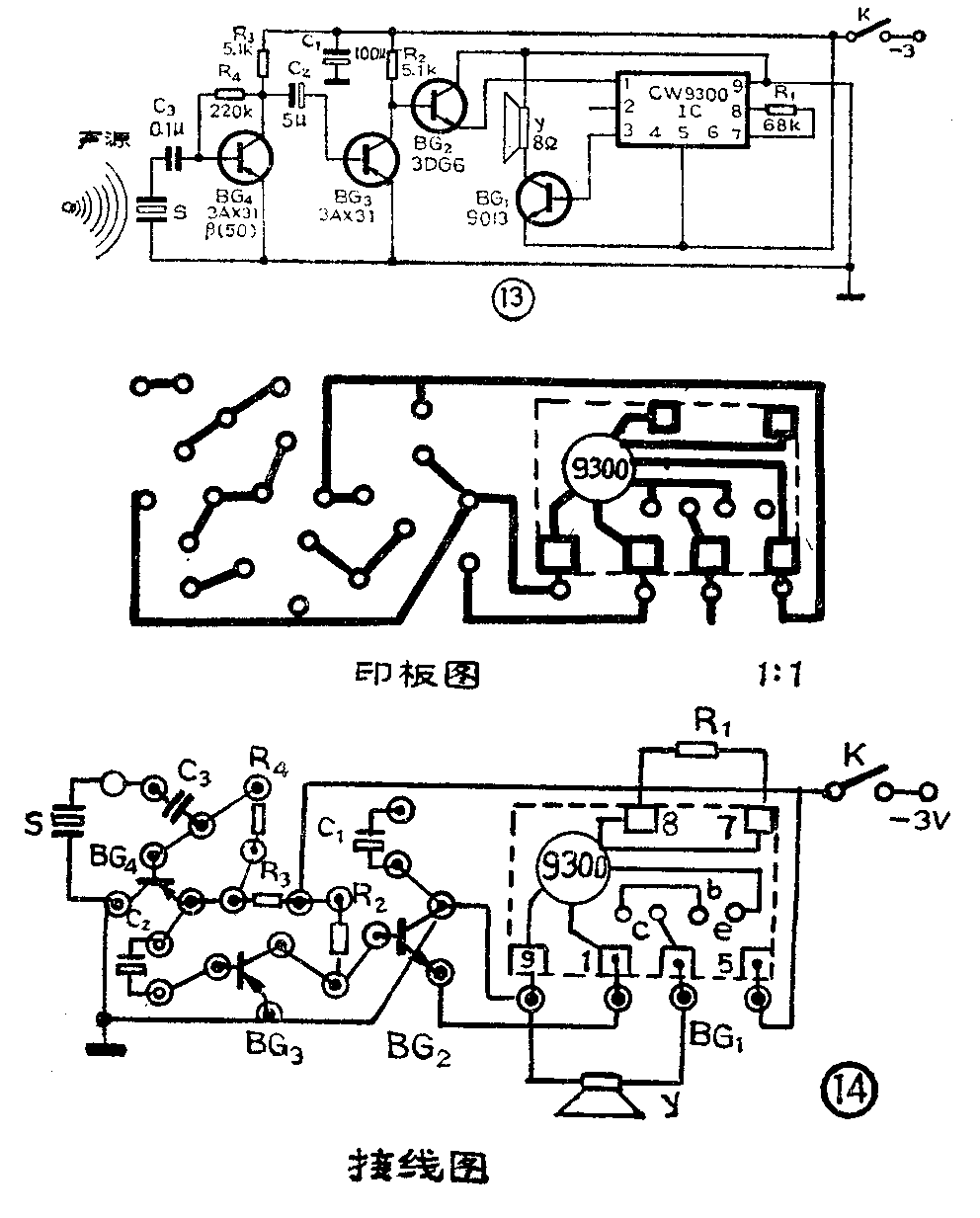

3．声控音乐玩具。图13与图14分别为这个电路的原理图与印刷电路板接线图。其中BG\(_{4}\)等组成音频电压放大器，S为φ22mm的压电陶瓷片。当有一种击发声（如拍手声等）到来时，压电陶瓷片能把机械振动转变为电信号，并由C3耦合到BG\(_{4}\)进行放大，BG3、BG\(_{2}\)与BG1的作用跟图9中完全相同。所以只要轻轻地拍一下手，电路即能奏出一首优美的乐曲。再拍手时可以再唱。制作时，压电陶瓷片的黄铜底座应接到地端，正常时BG\(_{4}\)的集电极对地电位在-1.5V左右。只要线路焊接无误，一定能够获得良好的效果。
上面介绍的几种电子音乐玩具电路，都有如下几个特点：①均采用低电压3V电源供电，而且都能跟CMOS晶片共用一组电源，用电极省；②都用晶体管直接触发，省去了价格较贵的继电器；③电路都很简单，适合初学者自行制作，而且效果良好；④装好后都不需要任何调整，如果焊接无误，定能一次成功。
最后说明一下，在焊接CMOS集成电路管脚时，电烙铁应良好接地。(汤诞元)
