永宝牌（WINPORT）RP－407型电视机是香港生产的14英寸黑白电视机，该机最常见的故障是：有声无光，经检查大部分是一体化行输出变压器损坏，现将损坏的原因以及修复的方法介绍如下：

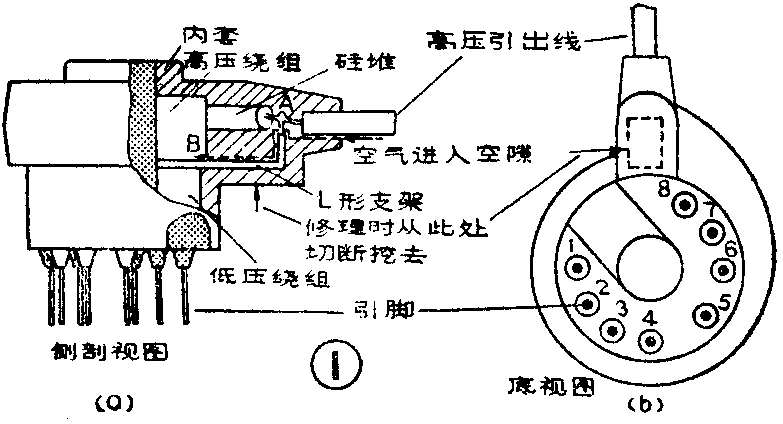

这种行输出变压器的内部结构见图1（已除去了磁芯和支架）。该变压器是把高压绕组、低压绕组和高压硅堆全部装在一个用阻燃性和较高的热变形温度材料制成的外壳内，并采用高绝缘性、无毒无腐蚀性和易固化耐高温的材料灌封起来融为一体的，这样可以缩小体积，减小功耗及打火现象。它的高压绕组在上层，低压绕阻在下层，在高低压绕组之间插入了一个用树脂材料制成的L形绝缘支架，支架顶端嵌入了一金属焊片A，作为高压硅堆与高压引出线的连接点，焊片A距离高压绕组只有10mm。
故障分析

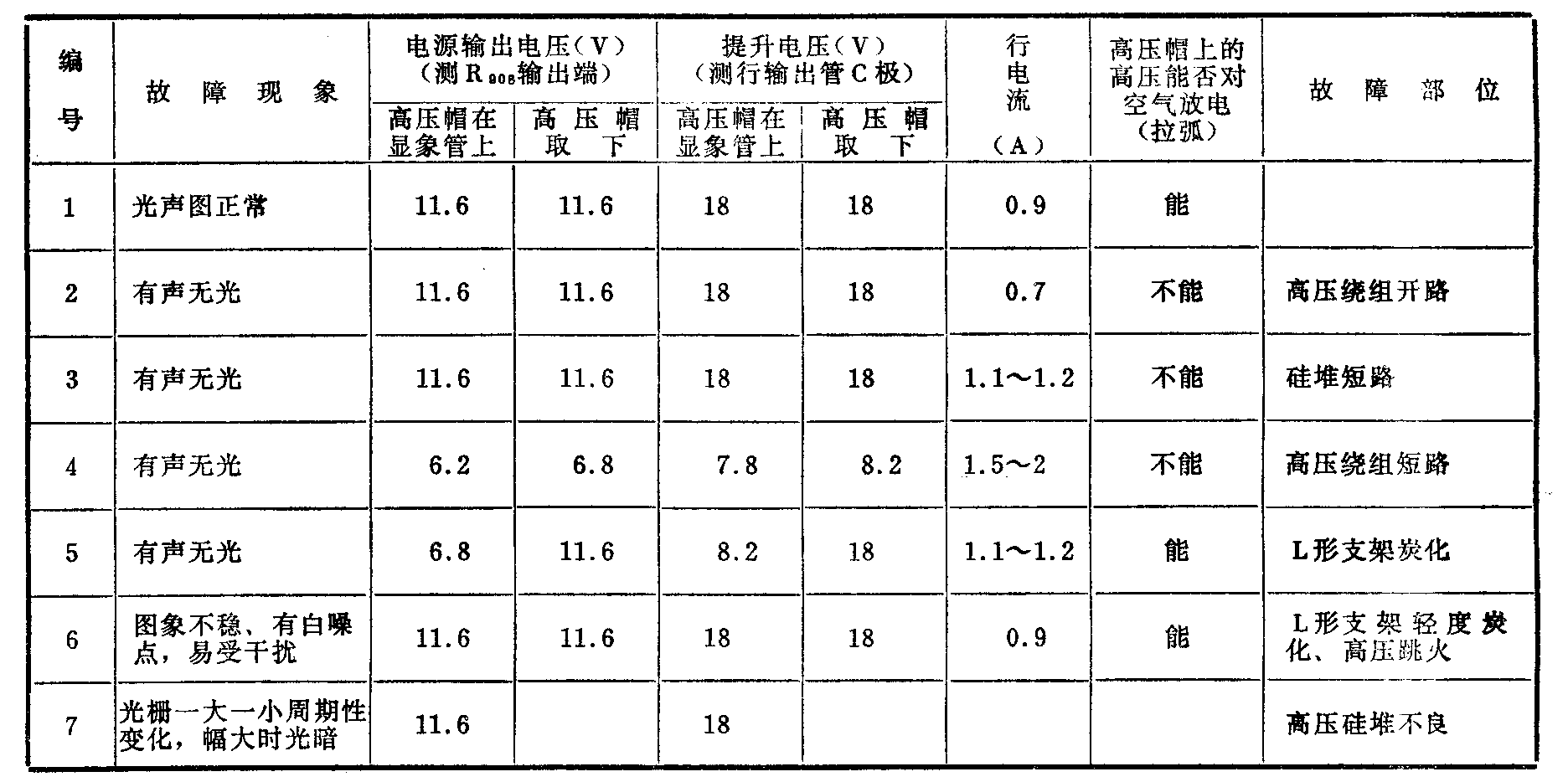

如上所述，一体化行输出变压器有高、低压绕组、硅堆和L形绝缘支架，我们把这些部件损坏时，电路上有关各点的电压变化情况及在荧光屏上看到的各种情况列于附表。从大量的维修统计资料来看，L形绝缘支架的炭化引起的故障最多；高压绕组损坏的故障其次；低压绕组和硅堆损坏的故障最少，因此本文着重介绍L形绝缘支架和高压绕组损坏的故障及修复方法。
1．L形支架的检修：由于灌封材料与L形支架的材料不同，在灌封时它们之间就有可能有一条空隙，再加上高压引出线出口处密封性不太好，使这段空隙与外面空气相通，遇到使用环境潮湿，含有大量水气和杂质的空气就会进入这一空隙，并附在L形支架上，使支架的绝缘程度下降，当电视机通电时，15KV的高压就通过支架对高压线圈最外层放电，使L形支架以及附近的灌封材料迅速炭化，炭化了的支架无形中变成了一个电阻，使高压输出大幅度下降，行电流增加，造成屏幕无光。
L形支架炭化后，可以把炭化的支架挖出来，再重新浇灌树脂，整个行输出变压器仍可以使用。具体方法：在L形支架的底部用小刀开一个方口，尺寸是长为6mm，宽为5mm，深为6mm，见图1（b），当挖到3mm时可以看见一条L形支架，颜色淡黄色，长面有大量的黑色炭化点，将这一段支架切断取出，并把残余的部分清除干净，然后注入少许环氧树脂或硅橡胶，待24小时固化后就可以通电使用。采用此方法一定要注意：（1）一体化行输出变压器不必取下；（2）方孔的深度一定不要超过6mm，否则会损坏硅堆和高压线圈；（3）不仅要尽量清除L形支架，附近炭化的灌封材料也必须清除干净，否则还会引起拉弧；（4）灌封的材料一定要纯净，否则会使介质损耗增加。

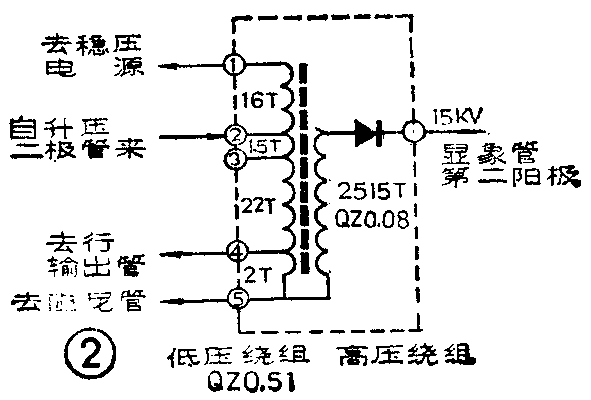

2．高压绕组的检修：该机的一体化行输出变压器的原理图如图2所示，当高压绕组损坏时，可按图2中的数据重新绕制，具体方法如下：（1）将一体化行输出变压器自电视机底板上取下，放在65℃左右的烤箱内烘烤30分钟；（2）沿高低压绕组分界处用小刀将高压绕组及硅堆部分切去，留下内套，参阅图1（a）。（3）用国产12英寸电视机用的高压包骨架，用QZ0.08规格的漆包线顺时针密绕2515圈，在0～1000圈内，每层绕45圈；在1000～2000圈内，每层绕40圈；在2000～2515圈内，每层绕35圈，层间垫以厚0.05mm，宽8mm的聚脂薄膜，每圈薄膜接口处要相交10mm，每一层的接口位置要错开，以保证绕完后，最外层为圆形。绕线时，线一定要绕紧，如果不慎将线拉断，接线时，线头千万不能勾焊或绞焊，而只能平行搭焊，并且焊头要与左右相邻的线离开一点距离，以免短路。进线和出线均用ASBVR7/0.08七股塑料胶线压头引出，各长100mm，最外层用玻璃胶纸包一层，以免松散。（4）将高压引出线焊在高压硅堆盒的焊片上。（5）灌封前，先在骨架底部注入一薄层硅橡胶，再将绕好的高压线包轻轻放入骨架内，放手后，徐徐滴入硅橡胶，滴入的速度不可太快，以免空气积聚在里面，导致打火。高压包的引入线接在原骨架的第5脚上。硅橡胶可用南京大学抗大化工厂出产的瓶装“705”胶，每瓶可浇灌4个高压包。如果没有硅橡硅，也可用无杂质的环氧树脂灌封。（余阜民）
