盒式录象磁带的结构与保养

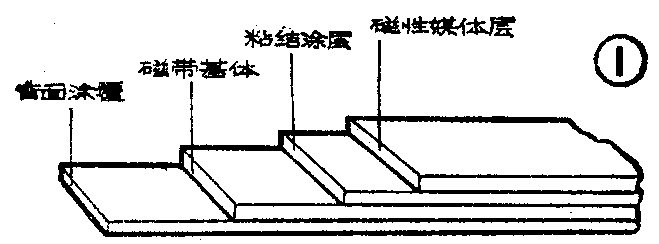

录象磁带同录音磁带相似，也是一种带状记录载体，图1示出磁带分层结构，其中磁带基体是很薄的高分子化合物，上面涂有磁性媒体层。因为录象磁带工作时，总是绕在高速旋转的磁鼓上，以很高的相对速度擦过磁头，所以各生产厂家都在设法采用现代工艺技术，进行涂布和压光。有的还在磁带背面涂覆了保护层，可以减小走带时的摩擦力，提高工作稳定性，减小信号失真，延长磁头寿命。

录象磁带是通过物理方法进行记录和重放电视信号的。每当磁带与磁头鼓贴紧走带时，若有电视信号送入磁头，在磁头间隙处产生相应的交变磁场，使磁带上的磁性媒体磁化，于是记录下相应的信号（电—磁变化）。重放过程正好相反，记录了信号的磁带通过磁头时，使磁头组件拾取到交变磁场信号，产生相应的交变电信号（磁—电变化），再送到机内有关电路进行信号处理，最后送到监视器显示图象。

录象磁带有盘式与盒式两种类型，盘式多用于广播电视台等专业单位。而盒式以体积小、价格低、取用方便和自身防护性能好等优点为广大用户所欢迎。目前，国内外科研、教育、展览、广告和家庭等领域，多数采用盒式磁带。

盒式录象磁带装在一只塑料盒内，盒内装有供带盘和收带盘，盘上卷绕着一定长度的磁带。盒式磁带的上机与取下，都是同盒子一起进出的。同盒式录音带相似，不论磁带停留在什么段落位置，不分头尾或中间部位，都可以随时装上或取下来。

盒式录象带的带盒里面，装有精密的导带柱、带盘和转动轴等部件。各磁带生产厂在同类产品的结构上大同小异，而且外形及安装尺寸是一致的，便于通用互换。

盒式录象磁带常见的几种如表1所示。这几种磁带不能互换，因为它们的结构尺寸不同，记录磁迹图案也不相同，每种磁带只能在同类型录象机上使用。

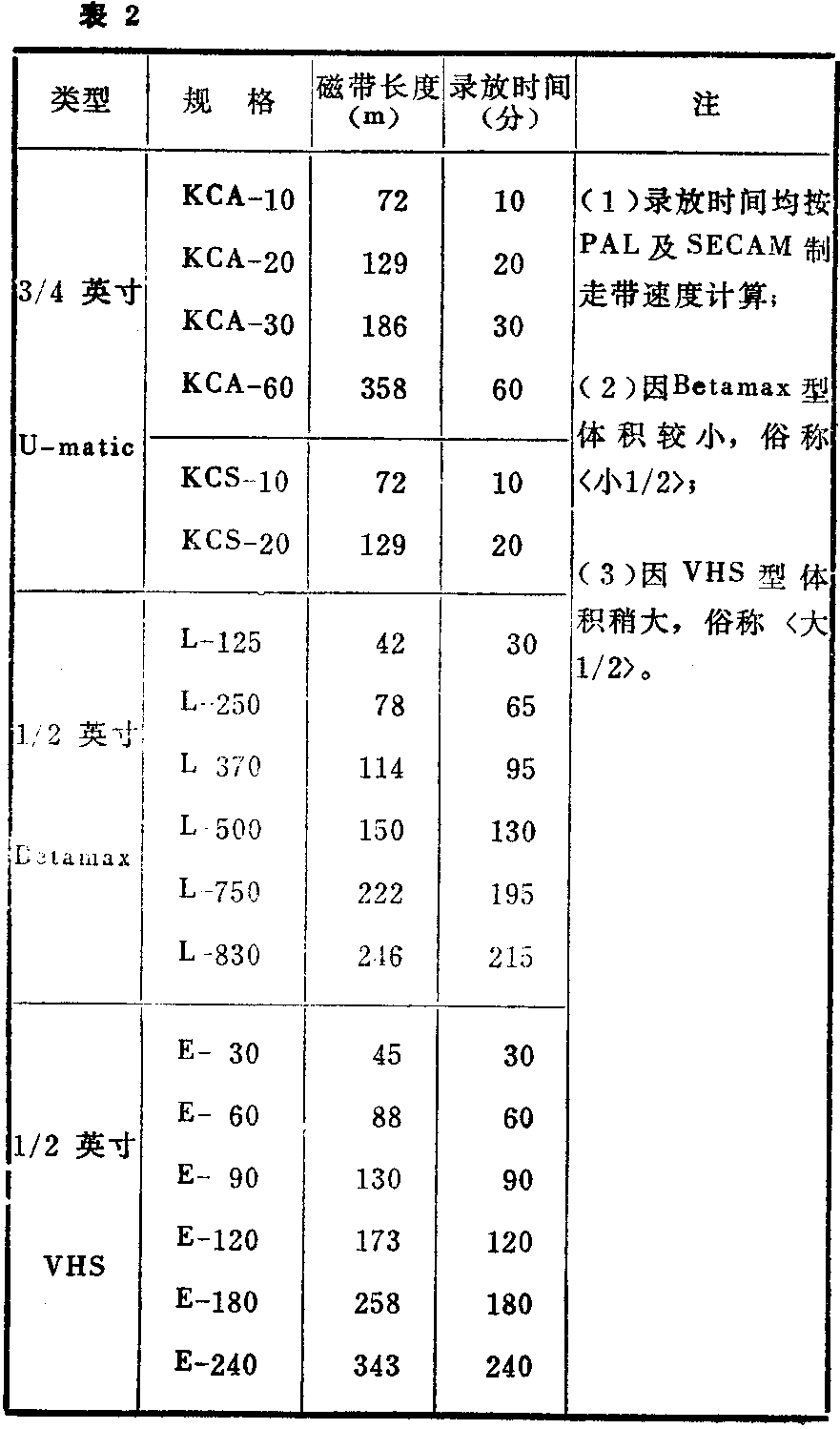

盒式录象磁带根据长度不同，在同一类型又分许多规格，见表2所示。如常见的KCA—60型为U－matic型3／4英寸磁带，它的长度为358米，可录放60分钟。KCA型磁带专供台式录象机（如VO—5850P，NV—9600E等）使用。KCS—20型为U－matic型3／4英寸小型带，它的长度为129米，可录放20分钟。KCS型磁带专供便携式录象机（如VO—6800PS，CR—4400CE等）使用。KCS型磁带也可以装入台式机使用，但因KCS型带盒尺寸小些，需加一个专用的KA—1型外框（见图2（a））方能使用。这类磁带正面都留有不同形式的透明窗（如图2（b））示出一种形式，用来观察磁带余量。

为了防止误抹事故，各类磁带盒背面都设有不同形式的防止误抹机构，当使用它时，录象机内探针会产生移位而锁住录象键，使机器不能记录。各类磁带均有自己特定的标志，一般在盒套上印有数据。并且贴一张不干胶记录纸（见图2（b）），每当开封第一次使用时，应及时详细填写清楚，编号分类，便于检索和管理。

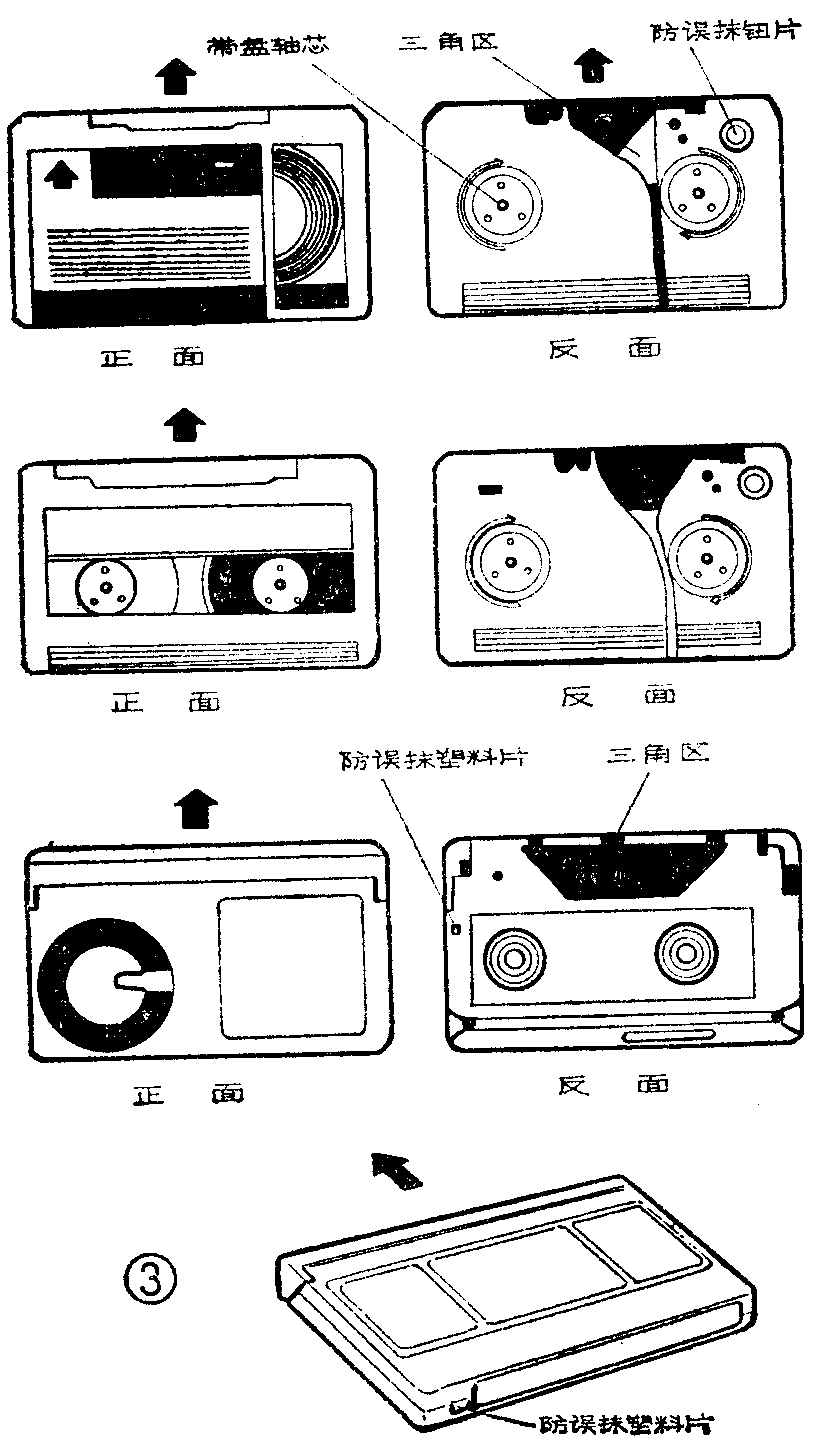

由于各类盒式录象带通过磁头鼓以后，磁迹记录已经占用了磁带的全部面积，所以磁带不能反过来用，因此盒式录象带有正面与反面之分，一定要正面向上才能装入录象机里面去，如果反面向上就装不进去，正面标记纸上都有送入方向的箭头指示（图2b）。从背面可以看到两个带盘轴芯（图3（a）），用手少量卷绕时，可用削过的铅笔前端插入芯轴孔来卷动，操作时，要注意带盒上刻印的箭头方向。两只带盘中间有一只定位引导槽，用来使带盒定位。

1．谨慎启封、小心取放：启用全新磁带之前，先看清说明书指示部位，轻轻拆去透明纸套。用合理方式取出磁带盒，如U－matic型盒带应将保护套正面向上，平放在桌子上，轻轻打开后取出。要养成习惯，磁带启用后立即贴牢不干胶记录纸，并随手作好记录。以上操作必须在洁净房间以及双手干净的条件下进行。使用时要小心轻放，不要叠放五盒以上，以防滑落。一旦落地，不仅会摔伤带盒，有时还会造成冲击震动去磁。

2．平稳送入带仓：进行录放操作时，先将磁带水平放置，轻轻地平行推入带仓，装带电机工作后，自动将盒带装到录象机中去。注意，电源未开通之前，盒带是不能装入的。目前从机器前面装带的各类型录象机，装带方式都是这样。早期生产的从机器上面装带的录象机，情况就不同了，当按下开启键（EHECT）之后，带仓会自动升起，这时可将盒带水平推入带仓，一定要稍稍用力推到底，才能降回机内播放。

3．尽量缩短暂停时间：每当按下录象机的暂停（PAUSE）键之后，走带机构停止运行，而磁头鼓仍在高速旋转，而且较长时间扫描同一部位，如果时间过长，将会损坏磁带。近来在一些新型录象机上，都装有长时间暂停自动脱离保护机构，用来保护磁带。

4．停电时不要强行开仓取带：一旦录放过程中遇到停电，磁带仍留在录象机里面。此时不要急于取出磁带，等有电之后再行处理。这是因为还有一部分磁带还绕在录象机的磁头鼓上和装带机构上面，如果强行用机械方法取出，会把带盒外面那部分磁带弄扭绞而损坏，甚至报废。

5．不要触及磁带表面：录象磁带本身很薄很长，正反面都十分光滑清洁。一般情况下，不要用手接触磁带表面，以防止污染。也不能用硬性锐利物体或金属物件触及磁带，防止划伤。除非必要时，不要打开带盒前边金属门，更不要把磁带强行拉出。遇有白色引带脱落时，可以在接头处将断头轻轻引出，将断头与引带对准后用透明胶带在反面贴牢，卷回盒内。操作时最好不要用手触及磁带，收入带盒后，要注意使磁带在背面三角区域（图3中标出）内沿前边拉直，不应弯曲。

6．不要使用有接头的磁带：录象磁带与磁头之间作高速相对运动，进行螺旋扫描，要求接触面十分光滑。如果磁带上有垂直接头缝时，必然会影响到许多帧画面的质量。同时由于接头处的不平，还会损害旋转磁头，减少它的寿命。因此不要采用有接头的录象磁带。遇到断带或损伤部分必须剪去时，宁可将较短的一段去掉，直接在接头处接好白色引带使用。

7．编辑点不应过分集中：进行组合编辑时，镜头长度不宜过短，否则会产生编辑点过分集中。用组合编辑制作简单电视动画时，也会产生编辑点过分集中。这样会严重损伤磁带，甚至使磁带局部磁层脱落。所以最好使用耐磨型编辑专用录象带。

8．注意利用防止误抹装置：为了保护珍贵的录象资料，避免发生误抹事故，要学会利用带盒背面的防误抹装置。3／4英寸U－matic型盒带背面有一只红色钮扣（见图3（a）（b））为它的防误抹装置，1／2英寸β型带盒左侧边缘有一只方形塑料方片（见图3（c））为它的防误抹装置，1／2英寸VHS型带盒左边后侧方有一只塑料方片（见图3（d））为它的防误抹装置。在必要时，把红钮扣或塑料方片除去，这时录象机内的录象探针便可伸入孔内，锁住了录象键（REC）使它不能按下，起到保护作用。此时磁带再也录不上别的节目，从而保护了珍贵资料不被抹去。当要求在这盒磁带上重新录象时，可将红钮扣重新装回原位置，或用胶带贴住小方片缺口处，就可以再录其他节目了。

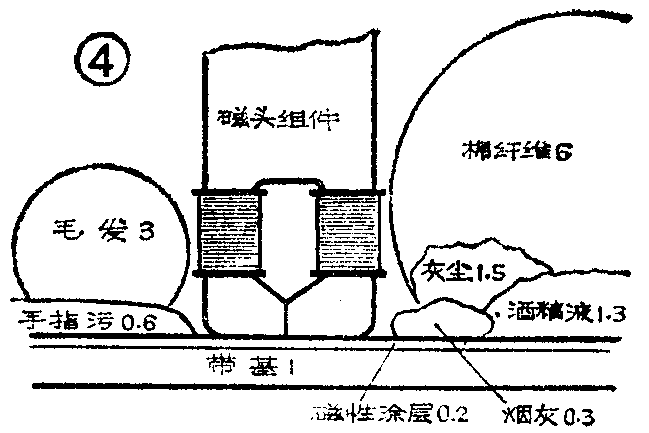

1．防尘与保洁：录象磁带是精密而又娇嫩的器材，录象机也是精密贵重仪器，所以应当选择尘埃极少并且没有有害气体的场所使用。操作人员的衣着和个人卫生也很重要，否则，指印、头发、棉纱、烟灰以及酒精溶剂等物品，都会对磁带造成污染，图4示出磁带与污物体积比较示意图。这些污物会给录象质量带来极坏的影响，有的还会伤害磁头，细砂粒若附在磁带上，将造成磁带划伤，严重时会引起磁粉脱落，使磁带报废。

2．防止高温：磁带适合在18°～25℃温度范围的场所存放。储存磁带的柜子要远离暖气片和火炉，远离有日晒的窗口。平时放在桌子上也要防止日光照晒。特别在炎热的夏天，不要放在有阳光的地方，否则在高温下产生塑料变形。

3．防止潮湿：磁带适合在相对湿度为35％～45％的条件下保存。湿度过大时，磁带会变得发粘，走带时摩擦增大，寿命缩短。搬运过程中，要用防水包装。由寒冷的场所移往室内时，往往结露，必须升温一段时间再用，严禁立即使用。当遇到有火警危及磁带时，宜用CO\(_{2}\)类型灭火剂来救火。防止大量用水而伤害磁带。

4．避开强磁场：磁带是应用磁性原理记录的，因此已录节目的磁带最怕强磁场干扰。一旦不小心，过分接近磁场，会造成局部退磁，抹掉或局部损坏已录好的节目。操作中录象磁带不应当随手乱放，不能放在大型电子仪器上面。一般情况，录象磁带应当远离扬声器、变压器、电动机、电梯间和电话总机等场所。更应远离充磁机和退磁机以及堆放永磁材料的场所。为了进行磁屏蔽，建议把录象磁带放在铁皮柜里面保管。

5．防止冲击震动：操作及运输中要防止跌落摔伤带盒，引起各导带柱变位或损坏带盒内部件等。过强的震动和敲击，会造成去磁。

6．磁带盒的放置：磁带盒外面都有保护套，最外层有纸套，不要丢失。平时一定按原来位置套装放好，不能为了减少体积而裸露带盒来运送。磁带盒一般宜竖直放置，如同书架上的图书一样。有的护套外面一角上有钩，可以用悬挂方式保存。由于KCS型3／4英寸带盒的两只带盘都具有双面挡板，磁带较少，也可以水平放置。

7．定时倒带防止弹性形变：当录象磁带放置长期不用时，要每间隔一段时间，倒带一次，改变磁带卷上的应力分布，使长期处于紧张状态的部分得到缓和，防止产生弹性疲劳而引起几何形变，破坏重放画面的质量。（杨名甲）
