单管收音机装置简单，容易装成。但因只有一只三极管放大信号，所以整机灵敏度低，音量较小，如果想让收音机灵敏度提高一些，音量大一些，可装一台两管收音机收听广播。
电路介绍

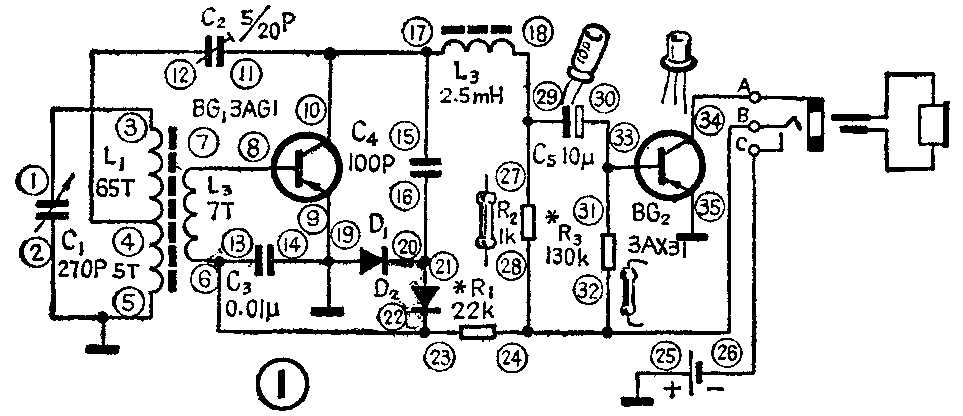

两管收音机的原理图如图1所示。我们可以看到收音机的前半部分（电阻R\(_{2}\)以左部分）和上一期介绍的单管收音机完全一样，不同的是：原单管机接耳机的地方用一只1K的电阻R2代替了。然后又加入了C\(_{5}\)、R3和BG\(_{2}\)。BG2起音频放大作用。C\(_{5}\)为耦合电容，它把BG1的输出信号交连到BG\(_{2}\)输入端。R3为BG\(_{2}\)的偏置电阻。这种由两只电阻（R2、R\(_{3}\)）和一只电容（C5）组成的级间耦合电路称为阻容耦合放大电路。
元器件选择
R\(_{2}\)、R3为1／8瓦碳膜电阻。C\(_{5}\)为10微法的电解电容器，容量在1～30微法范围内的电解电容器都可采用。
BG\(_{2}\)为锗PNP低频小功率管，型号为3AX31，β值要求在50～150之间。其它类型的锗PNP低频小功率管均可代替，如3AX1、3AX2、3AX5、3AX22、3AX24等。其它元器件的选择和单管收音机相同。
整机安装方法

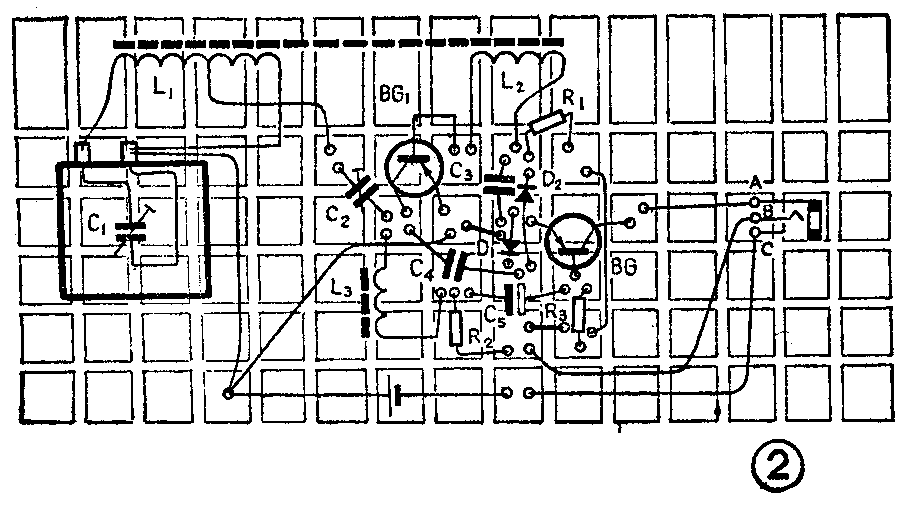

收音机的前半部分安装方法同上期介绍的单管收音机一样。然后把R\(_{2}\)的头接L3的R\(_{2}\)的头接R1的R\(_{3}\)的耳机插座B端；耳机插座的C仍接电池负极耳机插座的A接BG2集电极整机的安装连线图见图2。
整机调试
1．调整BG\(_{1}\)的工作点：原理图中给出的R1的数值是参考值，当BG\(_{1}\)选用不同的晶体管时，R1要调到合适的阻值。在R\(_{1}\)符号旁画的星号表示它的阻值要进行调整。

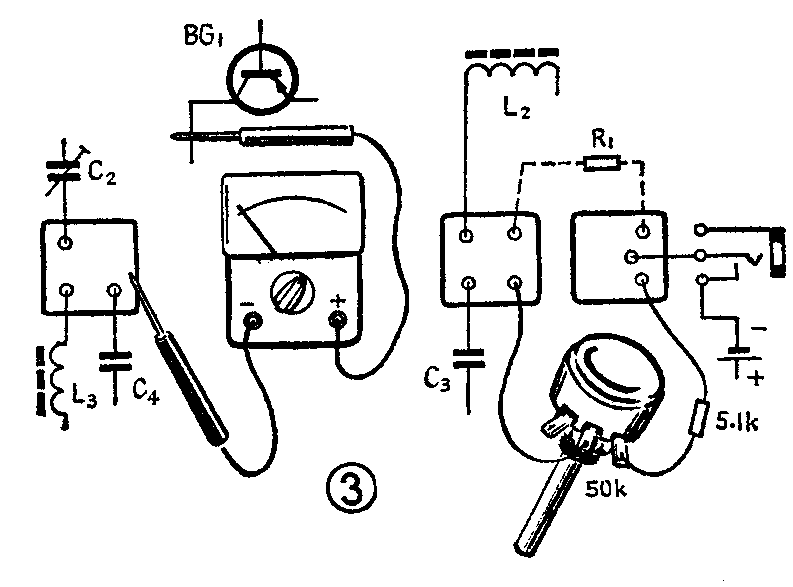

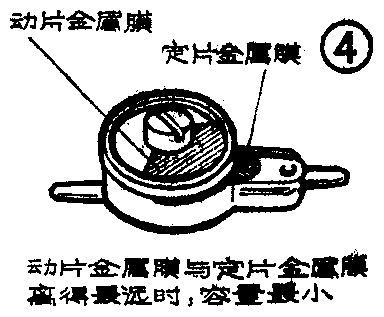

焊下实验板上的R\(_{1}\)，然后接入一个串有5.1K电阻的50K电位器，先把50K电位器顺时针转到底（即阻值最大时），把电流表串联在BG1集电极⑩和C\(_{2}\)、L3，C\(_{4}\)的公共连接点之间，如图3所示。把再生电容C2旋到容量最小的位置，如图4所示。然后接上电池和耳机（即接通电源），逆时针转动电位器（减小电阻值），观察电流表使表针指在0.5～0.8毫安。取下电流表，断开电源（拔下耳机插头即可），把BG\(_{1}\)集电极和C2、L\(_{3}\)，C4重新连好。电位器可暂时不焊下来。
2．调整BG\(_{2}\)的工作点：焊下电阻R3，然后接入一个串有30K电阻的510K电位器，把电位器顺时针旋到底（即阻值最大），并把电流表接在BG\(_{2}\)集电极耳机插座A点之间，如图5所示。插好耳机（接通电源），逆时针转动电位器（减小阻值），使电流表的指针指在0.5～1毫安。拔下耳机插头，拿开万用表，把BG2集电极耳机插座A点重新焊好。再焊下串有30K电阻的510K电位器，测出510K电位器与30K串联的总阻值，找一个和此总阻值相同的固定电阻焊在R\(_{3}\)电阻的位置。
3．试听：重新插好耳机插头，转动可变电容器C\(_{1}\)，收听到一个电台后停下来，微调一下接在R1处的50K电位器，使收听到的效果最好。
4．调再生：转动可变电容器C\(_{1}\)，收听一个频率较高的电台（可变电容器C1逆时针旋转接收频率升高），调大C\(_{2}\)的容量，使收到的声音最大、最清楚而又不啸叫为止。然后把R1处的50K电位器和串联电阻焊下来测出总阻值，找一个等于总阻值的固定电阻焊在R\(_{1}\)处即可。

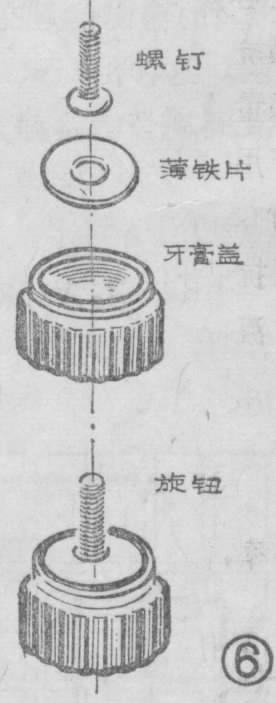

为了调整可变电容器方便，我们可找一个旋钮，用螺钉固定在可变电容器上。也可自制一个旋钮。制作方法见图6所示，找两个废牙膏皮上塑料盖，剪一块比牙膏盖内径略小的薄铁片，找一个能与可变电容旋轴中心螺扣相配合的螺钉（长10毫米左右），焊在薄铁片的圆心处，焊好后放入牙膏盖内，再用另一个牙膏皮上的盖剪成碎块，用电烙铁把塑料块热熔在放有螺钉的牙膏盖内，把螺钉固定，一个简单实用的旋钮就作好了。将它拧在电容旋轴上就可使用了。
通过实验两管机的制作，要求读者学会用万用表来调整晶体管的工作点。(沈征)
