电冰箱制冷器内积霜过多，就会阻碍热量交换，轻则使制冷效率变低，耗电增加；重则因压缩机长时间连续运转过热而损坏。因此电冰箱需经常除霜。下面介绍的除霜报警器，可以及时地提醒你进行除霜，使电冰箱经常处在正常的工作状态，延长使用寿命。
工作原理

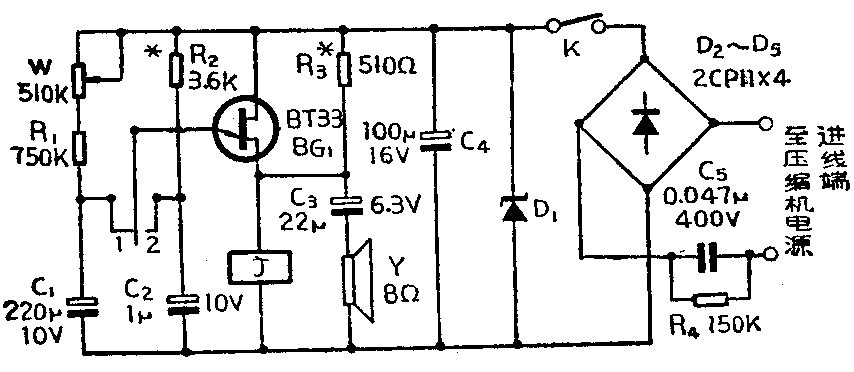

我们知道，电冰箱的制冷器内积霜越多，压缩机每次工作的时间越长，耗电就越多。因此，可以设计如附图所示的一个除霜报警器电路，将报警器交流电源直接并接在电冰箱压缩机的电源进线上，于是当压缩机工作时，报警器电路也接通电源；压缩机不工作时，报警器电路也失去电源。
当压缩机连续工作超过规定时间（大约10分钟左右，此时制冷器霜厚约6毫米）后，附图电路中的电容器C\(_{1}\)两端的充电电压值可达到单结晶体管的峰点电压，于是单结晶体管迅速导通，C1通过继电器J放电，并同时使继电器J吸合，继电器的接点打向“2”一端，将小时间常数的阻容电路R\(_{2}\)C2接入单结晶体管的发射极，单结晶体管开始连续振荡，通过电容C\(_{3}\)驱使扬声器“嘟嘟”作响，发出警报，告诉使用者应该及时给电冰箱除霜了。R3在电路中的作用是使继电器的静态工作电压处在吸合电压与释放电压中间。在正常情况下，如果压缩机不工作，或连续工作时间较短，不超过10分钟，那么C\(_{1}\)两端充电电压值不很高，单结晶体管就不会导通，继电器J不动作，扬声器也就不会发出警报声。
调整与作用
电路中单结晶体管BT33应选用分压比在0.5～0.8之间的管子。继电器选用一般遥控玩具中的小型继电器，如沪工（HG）DC9V继电器，其吸合电压约4伏左右，释放电压约3伏。若选用其它型号的小型继电器（9伏以下），则需调整R\(_{3}\)的阻值，直到使电路能正常工作为止。
具体调整过程是：为了防止发生触电事故，可使用稳压电源来调整，调整前应先摘掉稳压管D\(_{1}\)，然后调整稳压电源的输出电压，使输出电压等于稳压管D1的稳压数值。调整R\(_{3}\)的阻值，使继电器接近吸合状态。旋转电位器W1转柄，使转柄分别转到最大、最小两个极限位置，观察电路的延时报警时间是否为8～12分钟。如果不在此范围内，应变更C\(_{1}\)的容量。C1容量越大延时时间越长。当继电器吸合时，调整R\(_{2}\)的阻值，使报警器的声调高低适合自己的需求即可。在实际使用中，由于电冰箱的型号不同，除霜报警时间就不同，可自行细致观察霜厚与压缩机连续工作时间的关系（指正常工作状态，贮存食品适当），然后调节W1，获得适当的延时报警时间。若需电冰箱连续运转速冷食品时，可将报警装置的开关K打开，使报警器停止工作即可。（李文谦）
