多功能液晶电子手表由于价钱较便宜，已越来越普及了。本文考虑到液晶电子手表在使用、调校和装配维修方面的实际需要，拟对其按钮和按键的种类、结构及工作原理作一简单介绍。

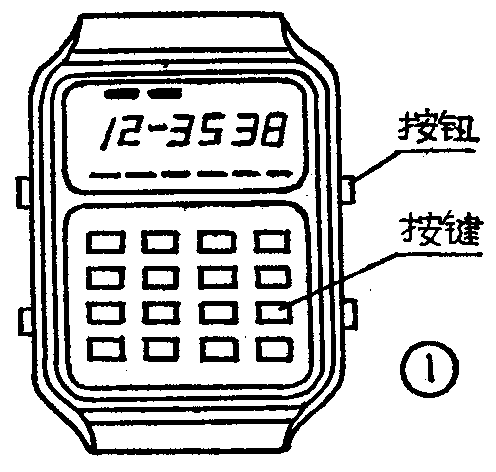

我们知道，目前多功能的液晶电子手表，正在向着电脑化、信息化方面发展，作为人与表机之间进行操作联系的液晶电子手表的功能开关，其结构种类也在日益变化。总的说来可分为电子型和机械型两大类。电子型开关（如有些计算器手表中采用的感应开关、字符识别开关等）技术较先进，常用于一些高档电子手表中，本文暂不去介绍这种开关；机械型开关包括键钮开关、拉挡开关、拨盘、旋钮等，在这些开关当中，目前大多数电子手表采用的是键钮开关这种基本形式（见图1），因此本文仅介绍一下这种开关。所谓键钮开关，如图1所示，它包括按钮和按键，通常泛称为按钮，也有称作掣或按掣的。
按钮

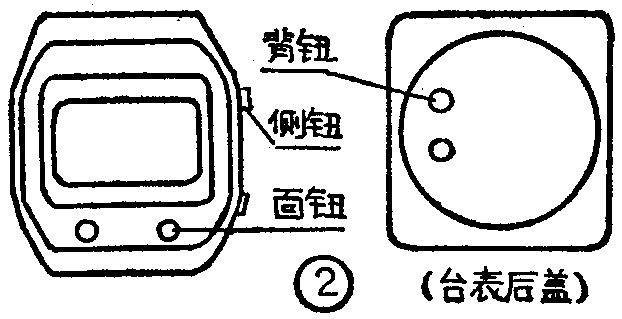

按钮是按动式操作开关，在液晶电子手表中甚为多见。根据它在表机外壳所处的装配部位，又可分为面钮、侧钮和背扭（见图2）。侧钮是最为通用的一种，这种按钮设置在表机的右侧或左右两侧，一般单个电子表表机常有3～4个按钮（见图3），习惯上用S1、S2、S3、S4或一些专用名称来表示这些钮。由于各种款式的按钮序列和名称颇不统一，所以习惯上采用了一种简单直观的按钮表达方法。这种表达方法是用按钮所处的时间位置（即相当于指针式手表字盘上的几点钟位置）、将S1、S2、S3、S4分别称为2时（即在指针式手表2点钟的位置）按钮、3时按钮、4时按钮和8时按钮，如图3所示。为什么能这样表示呢？这是因为除了在水平轴上的按钮（如图3中的S2）以外，其它几个钮（如图3中的S1、S3、S4）与水平轴之间的夹角约为17°～25°，正好相当于指针式手表度盘上一个小时的角度距离。
面钮常用于秒表、游戏机表和一些大型男表上。背钮因安装在表盖上不便于携带，所以在手表中不常采用。

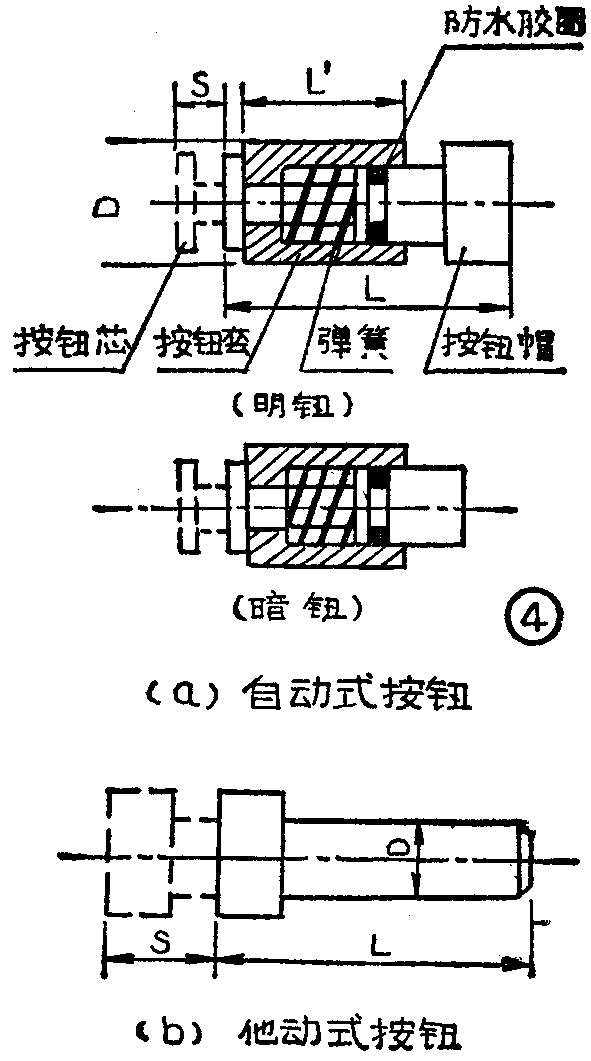

1．按钮的外形结构：如图4所示，我们把按钮依据其结构上的区别分为自动式按钮和他动式按钮两种。自动式按钮由按钮帽（按钮柄头）、按钮芯（柄轴）、按钮套（按钮座）。弹簧和防水胶圈组成，整个按钮作为一个组件嵌压在表壳上的孔内，和表壳紧配成一体。自动式按钮由于采用了弹簧结构，因而当按钮受压松开后具有自动释放作用，它不需要借助外力帮助弹回。他动式按钮结构十分简单，它是一个可供按动的金属或塑料材料制成的按钮芯，它和表壳上的按钮孔成松配或滑配结合。由于它本身不带弹簧，所以按动以后必须依靠外加动片的弹力来帮助回复原位。
不管是自动式按钮，或者是他动式按钮，都可以做成明钮或暗钮式样。所谓明钮是指外露在表壳平面上可供指尖直接操作的按钮，而暗钮则是埋入表壳平面需用尖细物件来配合操作的按钮。除了五功能手表和六功能手表外，其它多功能电子手表都使用明钮。明钮和暗钮在结构上的区别主要在于个别零件或个别尺寸的变化。明钮和暗钮也有组成为一体而成为双套式按钮结构的，这种结构常用于电子表笔上。表机的按钮应当具有弹性良好、接触可靠、寿命长、不脱落、不易锈蚀等特点。除了低档手表外，其它电子表还应有良好的防湿或防水性能。按钮组件的外形尺寸主要包括：按钮总体长度（L）、按钮与表壳孔之间的配合长度（L＇）和配合直径（D）以及按钮的动作行程（S）。常用尺寸（mm）为：D——φ1.8、φ2.5，L——4.2，L＇——2.5、3，S＞1.0。
2．按钮的动静触片：动静触片是表机中传导按钮信号的金属零件，采用0.10～0.15mm厚的钢片或铜片制成，它包括动接触片和静接触片两种规格。静接触片简称为接触片，成弯角形，常被焊接或拧紧在表芯基板边缘的上下平面上，成为CMOS电路输入控制端的一个静态触点。带电的自动式按钮可以直接向静接触片输入按动信号，使表机的显示状态发生改变，这就是按钮的直接导电方式（见图5a）；动接触片又叫作动片、钢片、金属片或金属框等，其形状有双连式、三连式和其它各种多连式（见图5c），因为动接触片为带电的弹性触点，它紧顶在按钮芯顶端，只有当按动按钮时，驱使动静触片发生接触才导致显示状态翻转，因而这种动片结构仅与按钮的动作有关，而与按钮是否带电无关，所以他动式按钮和塑壳上的按钮都采用这种间接导电方式（见图5b）。在中高档液晶手表中，自动式按钮和动片结构组合成复合导电方式，除了可提高按钮动作的可靠性以外，主要是为了表芯单独检查的方便。这是因为带有动片的表芯从表壳内取出以后，可以直接按动动片来检查表芯转换和功能状态的好坏。如果没有动片就比较费事，必须用金属镊子的一端搭住表芯外壳，另一端去按动表芯的静接触片来进行调校检查。
需要说明，按钮所带的正电，是通过和电池外壳（正极）接触的电池盖片与金属表壳的传导而通电的。其次，在动片结构中，有的表芯带有静触片，有的就不带静触片，而是由一个小铜柱或基板金属层来代替。
3．按钮是怎样起作用的？从CMOS电路整体来看，调校按钮也是输入电路的一个组成部分，每当按动一下按钮时，CMOS电路输入端就接通一次V\(_{DD}\)（电池正极），从而产生一个单脉冲信号进入调校程序发生电路，导致电路显示状态的改变。
在我们常见的五功能电子手表中，它的右侧中间位置上的暗钮就是这样进行工作的。如果我们不断地按动这个暗钮，那么所产生的一个个单脉冲，就被送入后级的CMOS调校程序发生电路，每按动五次，程序电路便自动复零一次，表机的五种功能状态（月、日、时、分和时分常态显示）就不断发生转换和循环。如果在变换过程中，使用另一按钮来进行送数操作，则可完成时间和日期的调校。举例说明：①调校“月”显示数字。可用尖细物件（如大头针）按一下暗钮，显示屏上则立即显示出月分的数字，例如是“3”。此时再用手去按动2时按钮（明钮，其位置前面已讲过），每按动一次，月分显示变化一个数，直至达到要求为上。然后再用大头针去按动暗钮，直至显示屏上显示出常态显示时分为止；②调校“分”数字。用大头针按动暗钮，使显示屏上显出分钟显示数字，比如为“：45”，如果想调为“：15”，则可用手指去按动2时扭，直至显出“：15’为止。再用大头针去按动暗钮，使其恢复常态显示即可。调校其它几个功能显示的办法都是一样的，读者试着调一调就明白了。

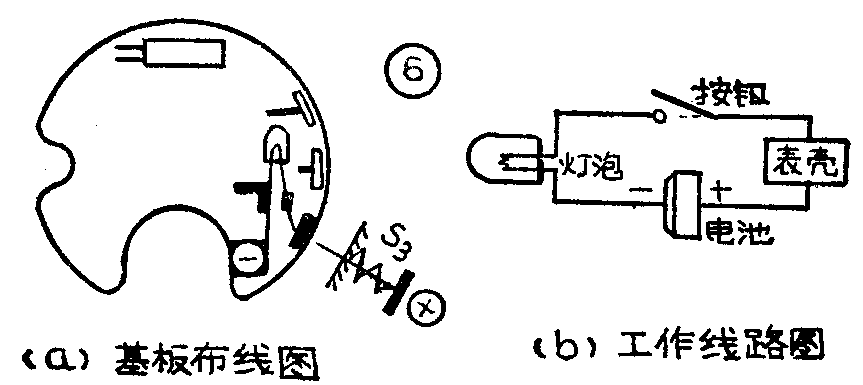

关于照明按钮（五功能手表中的4时钮，前面已讲过）的工作电路，通常与CMOS电路无关，这个按钮是串接在电池正端的一个电源开关，只要按动按钮，灯泡就会点亮。其工作线路和基板布线图如图6所示。
按键

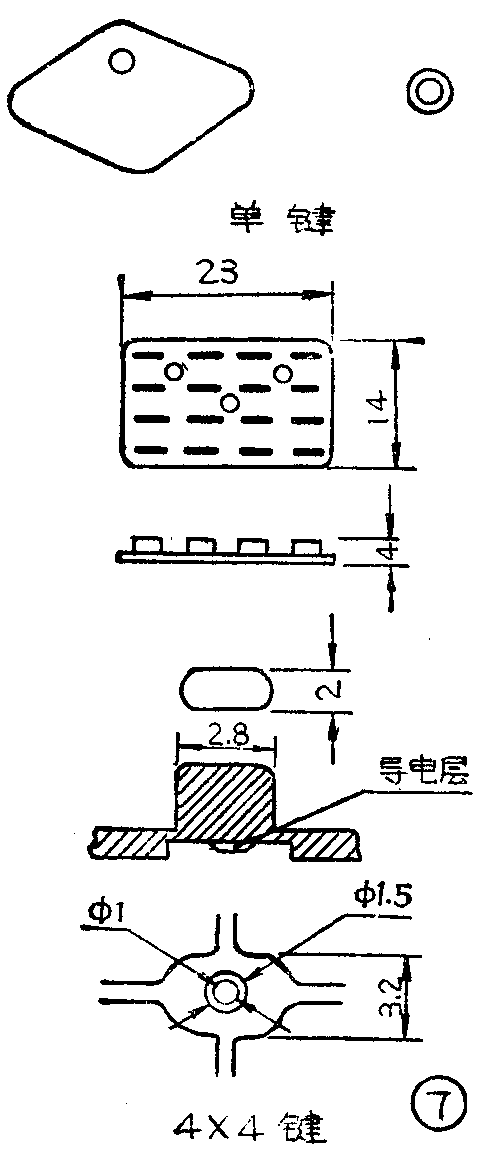

液晶电子手表的按键采用橡胶材料制成，它不需要金属簧片，按键压下后靠橡胶自身的弹力恢复原位，结构简单且工作可靠。橡胶按键的外形如图7所示，有单键和多键之分。多键形式常用于计算器手表的面板上，有4×4（16键）、4×5（20键）等规格，单键形式可设置在表机的正面或背面。

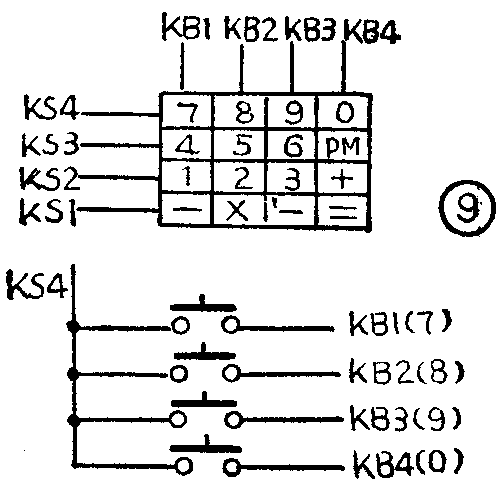

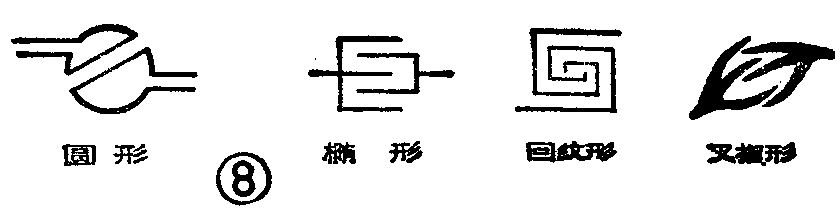

以16键的按键为例，它在基板上有16个接点，其图形有圆形、梳形、回纹形和叉指形等，见图8。这些接点分别受到横向四线（KS1、KS2、KS3、KS4）和纵向四线（KB1、KB2、KB3、KB4）的矩阵控制（见图9）。当我们逐一按动横向第一排按键时，则KS4分别和KB1、KB2、KB3、KB4接通，表机则呈现“7”、“8”、“9”、“0”四个数字的显示，有的还伴有应答声，能发出清脆的声响来表示动作已经完成，以防虚按现象发生，这就是它的简单工作原理。(纪养培)
