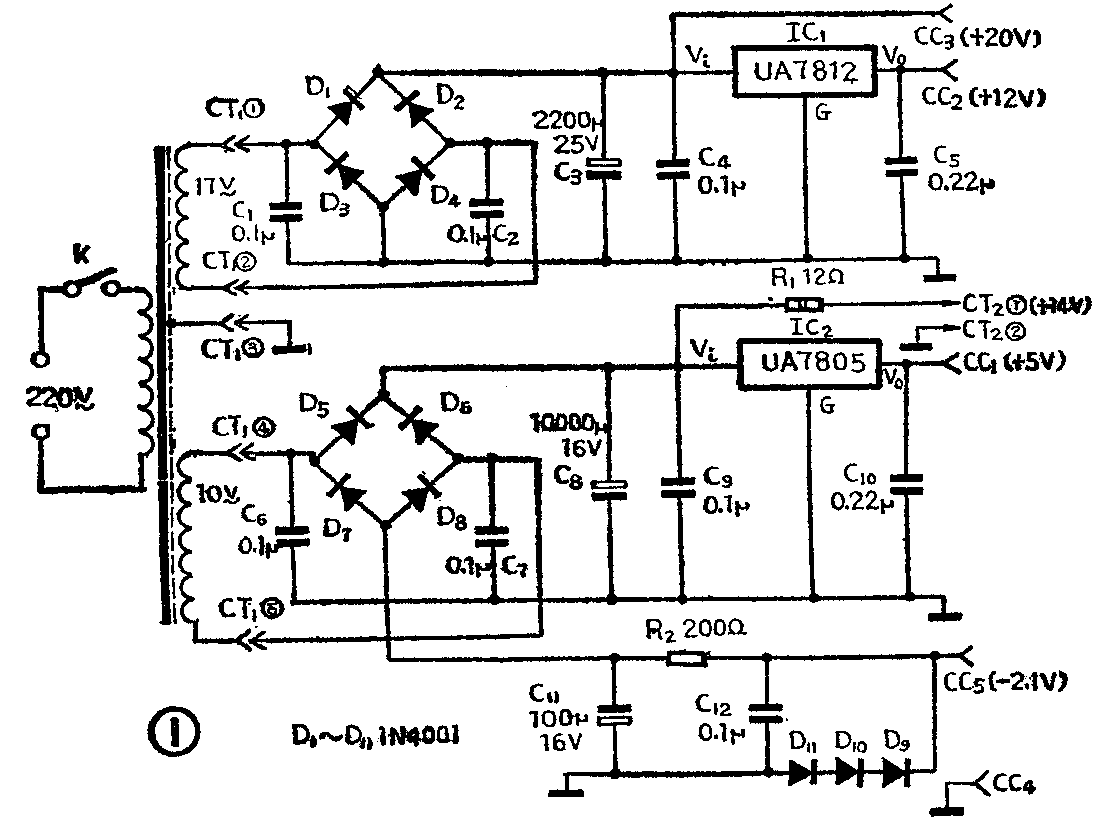

本文向读者介绍一种全部采用进口元器件组装的多用途集成稳压电源,该集成稳压电源的主要电路使用了两块固定式三端集成稳压电路UA7805和UA7812,它们的输入端分别接至两组独立的整流滤波电路(见图1),因而使+5伏和+12伏两档的输出电压稳压性能非常好。不经稳压、直接整流滤波输出的电压有+20伏和+14伏两档。另外还有一档输出电压从图1中三个串联的二极管两端取出,利用二极管的正向导通压降获得一个-2.1伏的电压。

图1
图1 🔍原图 (1100×823)

图1中,由D\(_{1}\)~D4组成一个桥式整流电路,由D\(_{5}\)~D8组成另一个桥式整流电路。C\(_{1}\)、C2、C\(_{6}\)、C7是高频旁路电容,其作用是可去掉交流调制干扰;C\(_{3}\)、C8为滤波电容;C\(_{11}\)、C12、R\(_{2}\)组成一个π型滤波电路。集成电路IC1、IC\(_{2}\)输入端(即图1中的Vi端)的并联电容器C\(_{4}\)、C9用于旁路高频脉冲干扰,其安装位置应靠近集成稳压块。输出端(即图1中的V\(_{0}\)端)的并联电容C5、C\(_{1}\)0起抑制稳压电源的纹波电压及改善电源瞬态响应特性的作用。

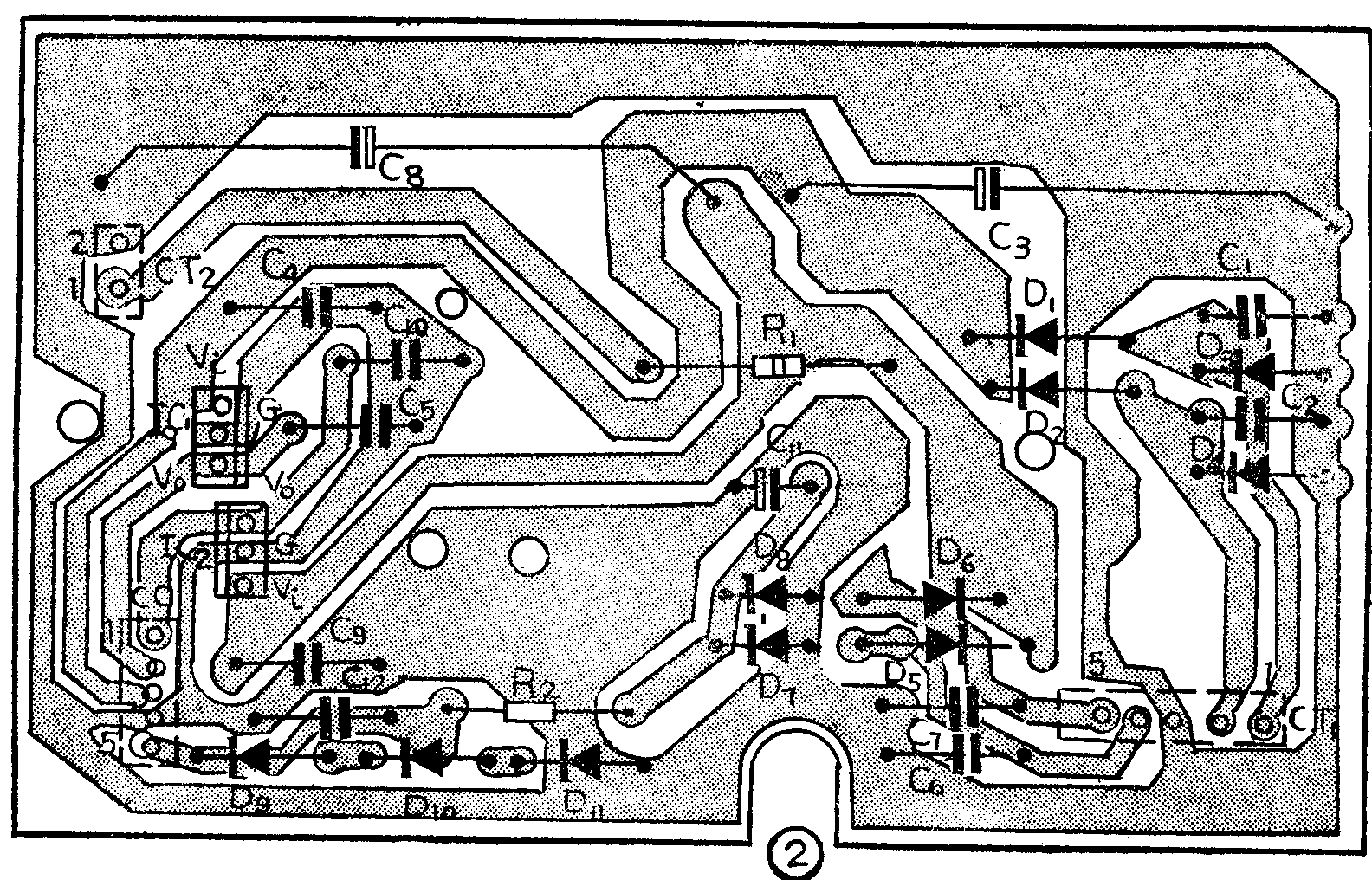

图2为集成稳压板印刷板的接线图。因为采用了新颖的三端集成稳压器件,稳压板上的元件数很少,所以业余组装十分简便,一般不需调整就能成功。集成稳压块的功耗由稳压输出工作电流及稳压块上所加的输入、输出电压差来决定。UA7800系列的三端集成稳压块最大功耗为20瓦,最大输出电流有1.5A。在本稳压板中IC\(_{1}\)、IC2的输出工作电流分别为500mA和100mA输入、输出压差约5V,实际功耗都不大于2.5瓦。

图2
图2 🔍原图 (1584×1016)

如果想增大稳压集成块的输出电流,则必须加大集成块散热器的面积(稳压板上的IC\(_{1}\)、IC2已分别安装了1.5×20×45mm和1.5×55×75mm的叉型散热器),通常每输出一瓦的功率需另加不小于15cm\(^{2}\)的散热面积。

应该指出,因集成稳压电路IC\(_{2}\)回路中串有电阻R2(220Ω),如果想增大+5V档的输出电压,应将电解电容C\(_{11}\)短路,否则当输出电流增大时,R2两端的压降也随之增大,在输入电压一定时,IC\(_{2}\)输入端的电压将下降。当IC2输入端的电压低于8V时,IC\(_{2}\)的稳压特性将大大下降。而当输入端电压Vi低于5伏时,IC\(_{2}\)就不能正常工作了。将C11短路后,稳压集成块IC\(_{2}\)的外电路联接与IC1完全相同。如果将散热器加大,正5伏电压档可有1A的电流输出。

该集成直流稳压电源板由于具有多档输出电压,而且体积小,外围元件少,所以十分适宜于学校、工厂实验室、少年科技站无线电小组及业余无线电爱好者作为实验电源用。正5伏稳压输出无论对数字电路(TTL、PMOS、CMOS等)、模拟电路实验或各种收音机实验,都是理想的供电电源。正12伏稳压电源对于调校电视机及一些电子仪器是很适用的。正20伏和正14伏两档整流滤波输出可作为音响功放电路(OTL)及各种电子控制装置的电源。负2.1伏简单稳压输出档可用作为耳塞收音机的供电电源(也可将C\(_{11}\)短路,以使正5伏档有较大的电流输出)。图2印刷电路板上还焊有CT1、CT\(_{2}\)插头及CC插座,读者只需另配上相应的插件、电源变压器,并自行制作一个外壳,就可方便地装成一台多用途直流稳压电源。(黎明)
