业余爱好者欣赏唱片音乐时都是用一根较长的屏蔽线将唱机的信号输送到扩音机的输入端。由于目前国产唱头绝大多数是压电晶体制造的，有输出阻抗高的特点，传输信号的导线处于高阻状态下工作，屏蔽效果很难做得理想，造成杂散电磁场干扰，信噪比下降。高阻状态下的屏蔽线其分布电容使高频信号旁路，也容易造成节目中的高音衰减。如能将唱头的阻抗变低又不用很长的信号传输线则信号噪声比可以大幅度提高。根据这种想法笔者对一百台立体声唱机进行改造收到较好的效果。

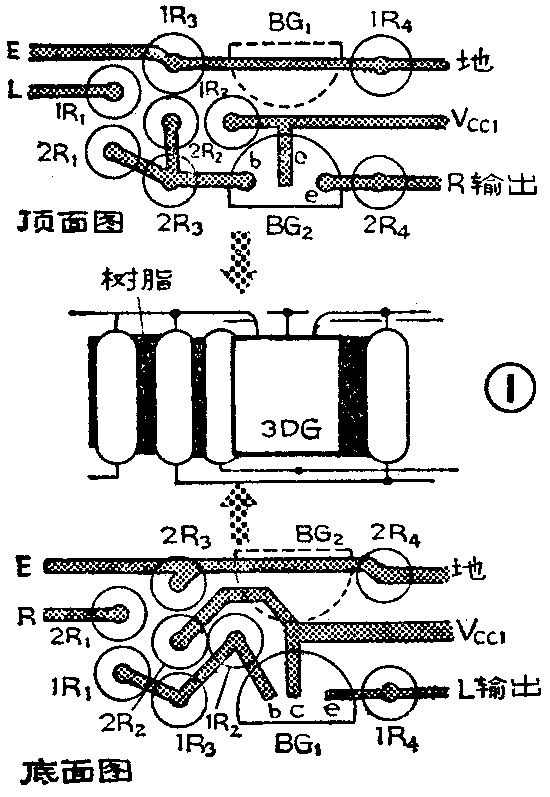

改造的方法是这样的：先按照图1和图2虚线内的电路自制一个阻抗变换器。取两只3DG型低噪声高β（β＞200）半导体三极管和8只1／8W电阻。将1R\(_{1}\)、1R2、1R\(_{3}\)和2R1、2R\(_{2}\)、2R3参照图1用环氧树酯粘在一起，待树酯固化之后进行焊接，引线尽可能留得短些。做成之后体积约为13×8×10（mm）\(^{3}\)，重量约为5克。阻抗变换器的输入端焊上两个小插孔与唱头的引线插接。唱头与阻抗变换器之间切勿焊接，以免将唱头烫坏。阻抗变换器安放在音臂前端紧挨唱头的地方。将原来的唱头引出线中的两根芯线与阻抗变换器的左、右输出焊接，将金属外皮线与阻抗变换器的“地”焊接。安装前在唱臂内穿入一根细导线作为阻抗变换器的直流电源线。阻抗变换器与唱头连接好之后，要重新调整唱臂尾端的平衡重锤，使唱针的针压达到3.5～4.5克。

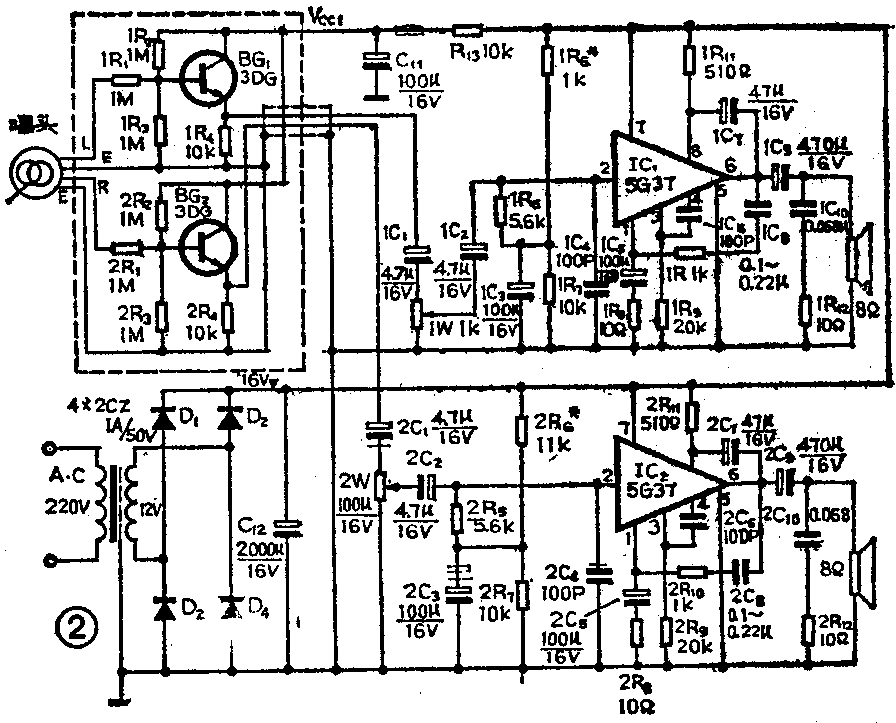

为使弱信号传输距离尽可能短，在唱机内加设一级集成功率放大器（见图2）。功放电路采用无噪声偏置方式，使放大器噪声和交流声降至最低限度。为进一步降低噪声，5G37输入端选用低阻值（1KΩ）电位器。电位器1W（2W）与1C\(_{1}\)（2C1）还起到降低唱盘的低频“隆隆”声的作用。1C\(_{8}\)、1R10（2C\(_{8}\)、2R10）用来提升唱机的低频特性。图3是功放电路的印板图。照图施工完毕可通电调试。该电路只有两个可调元件1R\(_{6}\)和2R6。用一张低音丰富的唱片放音。边放音边调整1R\(_{6}\)（2R6）可以找到输出最大、失真最小的位置。整机为60dB信噪比，50～12000Hz频响和2×3瓦输出功率（8Ω）。(周延斌)
