这里介绍一级电子电路实验，一共使用20多个元器件，可以完成振荡、报警、延时、光控、磁控、声控、双稳、单稳、无稳等十余种实验。还可以用部分元件制成电子门铃，供实际使用。文中实验大多采用典型电路，着重介绍实验方法，用以锻炼初学者认识和搭接电路的能力。全部内容分三次刊登。
电子门铃
实验电路见图1，这是一个间歇振荡器电路。当三极管的基极电位发生的微小波动，经过三极管BG与线圈L\(_{1}\)的两次反相作用，再由电容C回输到基极，形成强烈的反正馈，电路工作时，三极管BG交替饱和截止。变压器次级感应到的脉动电压加在压电陶瓷片HTD的两端，使它振动发音。
发音元件HTD是一片特种陶瓷片，它的一面烧结在薄铜片上，另一面镀上一层薄银。铜片和银层是HTD的两极。当极间电压变化时，陶瓷片会发生伸缩变形。使用时，将两根细软导线分别焊在的铜皮和镀银面上，焊点位置如图2。焊接动作要快，焊点要小，防止银层剥落。然后，用胶把它银面向下粘牢在门铃外壳的面板上，再在面板上面粘上助声罩。这样压电片才能响亮地发音。

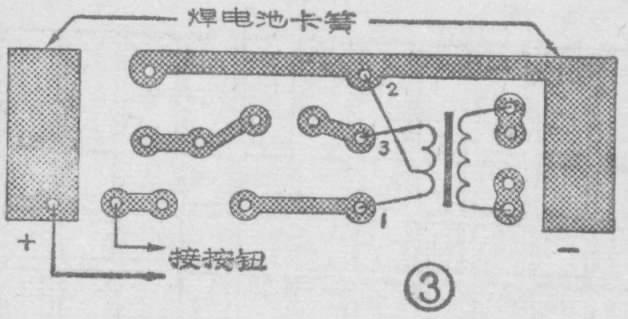

门铃的其它元器件，连同电池都按图3所示固定在线路板上，它们可以一并装进外壳盒内，仅将连接开关的导线从盒侧小孔引出。接通开关，门铃就会发出悦耳的声音。改变电容器C或电阻R的数值，能调节音调的高低。C的电容量越小，R的阻值越低，声音就越尖锐。但R的阻值不宜过小，以防止三极管损坏。

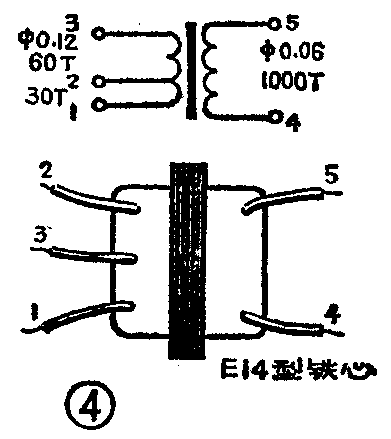

变压器B的规格比较特殊（在邮购套件中已包括变压器成品）。如果自己绕制，可以参考图4数据。为了焊接布线方便，注意初级线圈抽头2要从上端引出，而中间引线为线头3。
由于元件还要用来做后面的其他电路实验，所以暂时先不要把引线剪短，只作临时焊接，等所有实验都做完后再正式组装。
触摸警报器

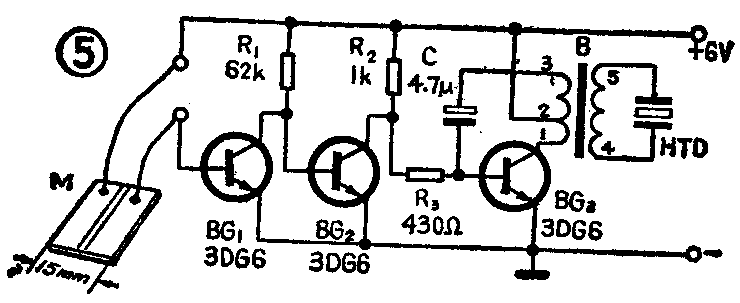

电路见图5，将一小片敷铜绝缘板的铜箔面，用刀从中间划开，分别焊出引线，做成触摸电极M。三极管BG\(_{1}\)、BG2组成两级反相器。BG\(_{3}\)组成间歇振荡器，产生报警音响。在平时，电路中BG1截止，它的集电极，也就是，BG\(_{2}\)的基极的电位提高，BG2导通，BG\(_{2}\)集电极电位降低，使BG3基极处低电位不能工作。人手摸到电极M时，BG\(_{1}\)通过人体电阻得到偏流，由截止变为导通，情况与上述相反，BG2立即截止，BG\(_{3}\)导通，于是振荡器发音。

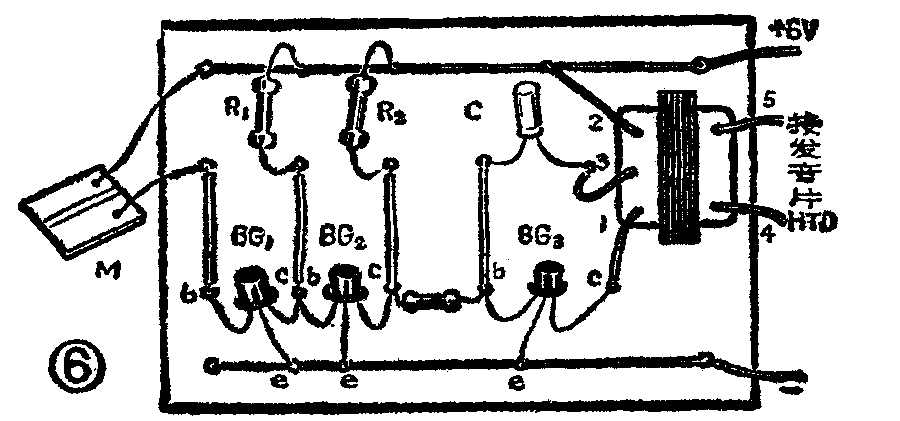

下面的电路实验都在铆钉绝缘板上进行。先在一小块绝缘板上打进空心铆钉。搭接电路时，这些铆钉就作为元件引线的焊接点。为了方便，还要在绝缘板上、下方各焊一银铜线，作为电源引入线。图6就是触摸报警器电路所用的各元器件在绝缘板上的焊接位置。特别注意变压器各引线位置不要接错。

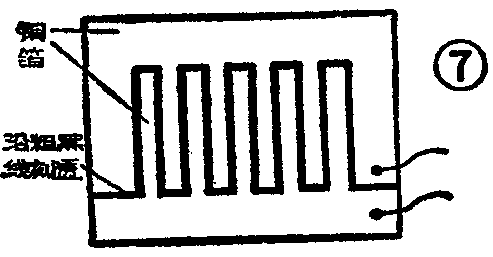

如把触摸电极M的面积适当加大，两极间缝隙加长，做成图7形状。就可以用这个电路做成婴儿尿湿报知器或下雨、漏水报警器等。
互补振荡电路
图8是另一种间歇振荡器，它使用一对PNP和NPN型的三极管，所以称为互补电路。由于压电陶瓷片HTD的两极形成一个电容器，所以它能在电路中作为反馈元件传输信号，使两只三极管周期性地导通和截止。HTD也因两极间电压周期性变化而振动发音。改变电阻R\(_{1}\)的阻值，能使音调在一定范围内变化。这个电路不用变压器，制作比较简单，但它发音比较轻。

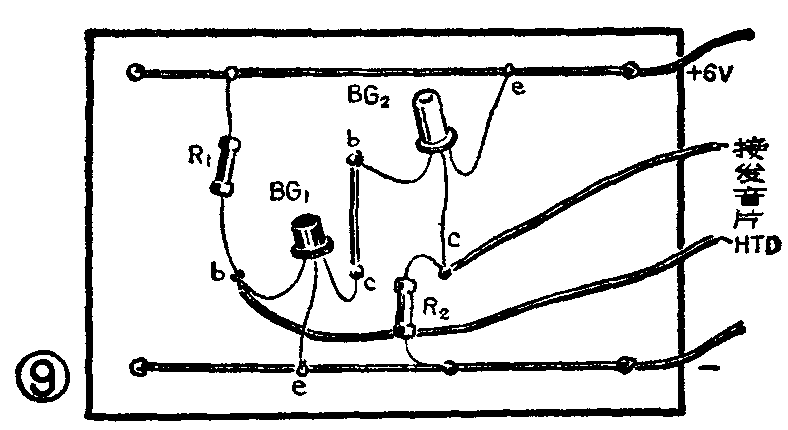

图9是各个元件在板上的位置。只要连接无误，电路一般不需要调整就能工作。如音质不够好，可在两只三极管基极之间接一个几百微微法的电容器。
延时电路
把一只电容器和一只电阻串联后接在电源上，电容器会被充电。充电时，电容器两端的电压逐渐上升。阻值和电容量越大，它们的充电时间就越长。利用电容器的充电、放电特性，我们可以作延时电路实验。实验电路如图10。电源接通后，电路并不立即发声。随着C\(_{1}\)被充电，它的正极电压缓慢上升。几秒钟后才有足够高的电压加到BG1的基极，使它导通，BG\(_{2}\)组成的振荡器才能工作，发出声音。电路延迟时间的长短，可以通过改变C1和R\(_{1}\)、R2数值调节。

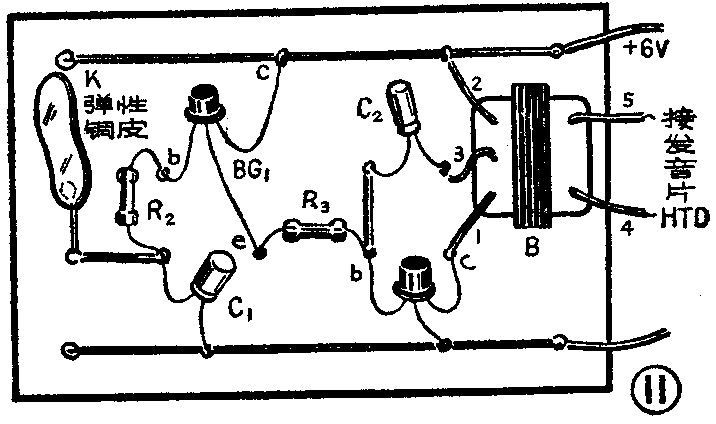

将电路稍微变化，还可以实现振荡器的延时关断。实验时，可用薄铜皮做一个按键开关K，把它并联在R\(_{1}\)的两端，如图10中虚线所示。开关K按下时，电容C1被迅速充电，电容两端电压等于电源电压，同时振荡器也工作发声。开关K放开以后，电容C\(_{1}\)要放电。放电电流的路径是C1正极→R\(_{2}\)→b1→e\(_{1}\)→R3→b\(_{2}\)→e2。放电过程中BG\(_{1}\)能维持较长时间导通，所以振荡器要继续发声一段时间才停止。延续时间的长短可通过改变C1和R\(_{2}\)的数值调节。图11是实验延时关断电路时各元器件在绝缘板上的位置安排。(陈鹏飞)
