佳丽彩牌彩色电视机电源故障检修

佳丽彩（天虹）牌彩色电视机的电源电路是采用可控硅整流和稳压，电子滤波，并没有过载保护电路。其主要特点有：（1）电路简单，省去电源变压器，体积小；（2）效率高，在90％以上；（3）稳压范围大，在100～300V范围内能正常工作；（4）过载保护电路灵敏；（5）电源与负载之间没有反馈关系，调整及检修都比较方便。

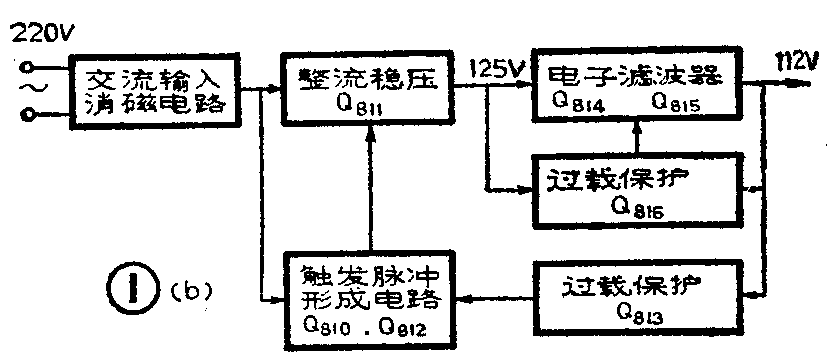

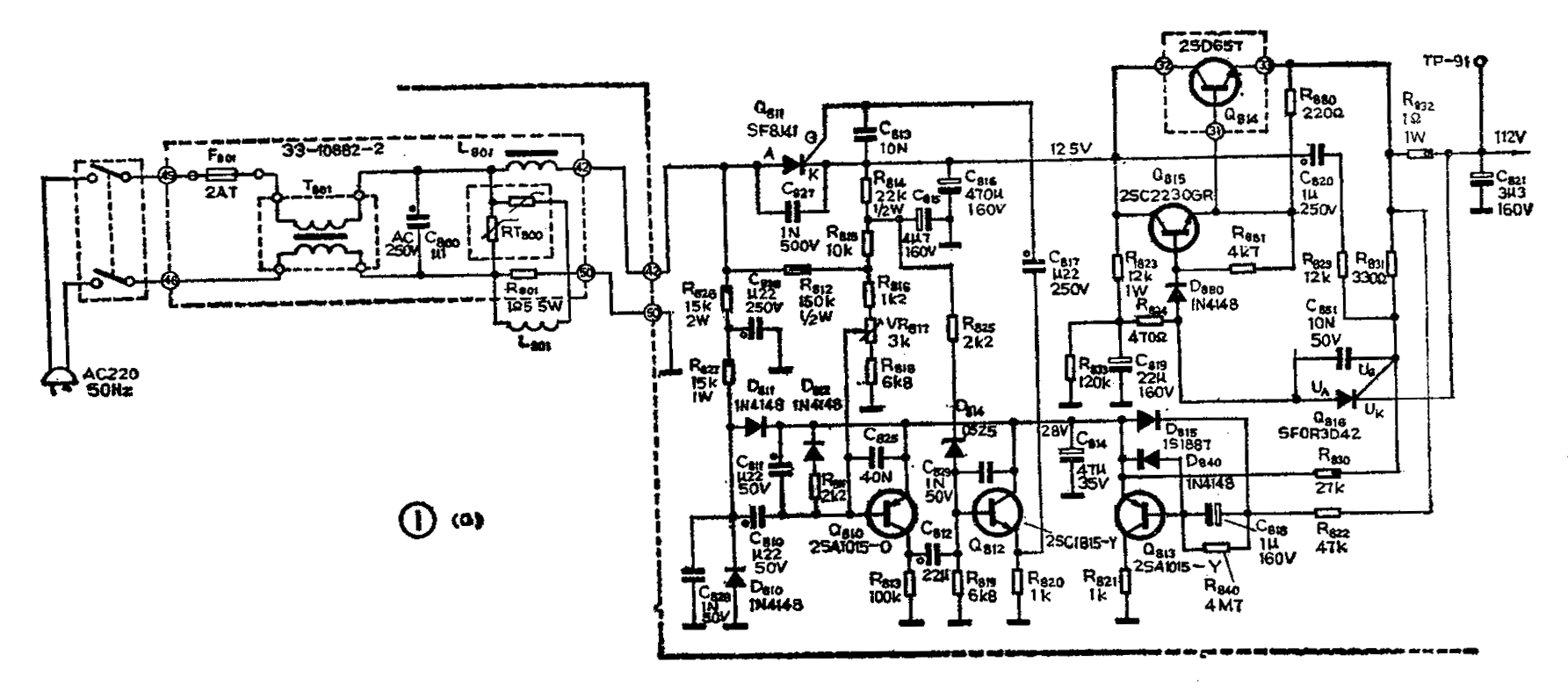

电源电路见图1（a），原理方框图见图1（b），下面按照图1（b）的思路对电路进行分析：

1．交流输入电路：这部分电路是由高频脉冲抑制电路T\(_{8}\)01、C800、L\(_{8}\)01和消磁电路RT800（热敏电阻）、L\(_{9}\)01（消磁线圈）组成的，其中T801还具有防止浪涌电压破坏可控硅整流器的作用。

2．整流及稳压电路：这部分电路是由可控硅Q\(_{811}\)、电容C813、C\(_{815}\)、C816及电阻R\(_{814}\)、R815、R\(_{816}\)、R818、VR\(_{817}\)组成，其中大功率可控硅Q811是电源的核心元件，可控硅导通时，对C\(_{816}\)充电，截止时，由C816向负载及R\(_{814}\)、R815、R\(_{816}\)、VR817缓慢放电，这样在电容C\(_{816}\)两端可得到脉动的直流电压，从图1（a）可以看出：当交流电压的正半周加到可控硅的阳极A，同时还有适当幅度的正触发脉冲加到可控硅的控制极G时，可控硅导通，并且阴极k有电压输出；当交流电压负半周时，可控硅截止，阴极K没有电压输出，这样就形成了半波整流。如果适当地控制触发脉冲的相移角α，就能改变可控硅的导通角θ，从而改变整流输出电压。我们假设加在可控硅阳极的交流电压有效值为UA，整流输出的电压为U\(_{k}\)，则可以用这样一个数学式子表达它们之间的关系：

其中α＋θ=π

从上式可以看出：当输入电压U\(_{A}\)变化时，只要使触发脉冲的相移角α或可控硅导通角θ作相应地变化，就能保持输出电压UK的稳定，这就是稳压的基本思想。在此电路中、调整VR\(_{817}\)可以调整相移角α的大小，从而调整电源输出电压112V。

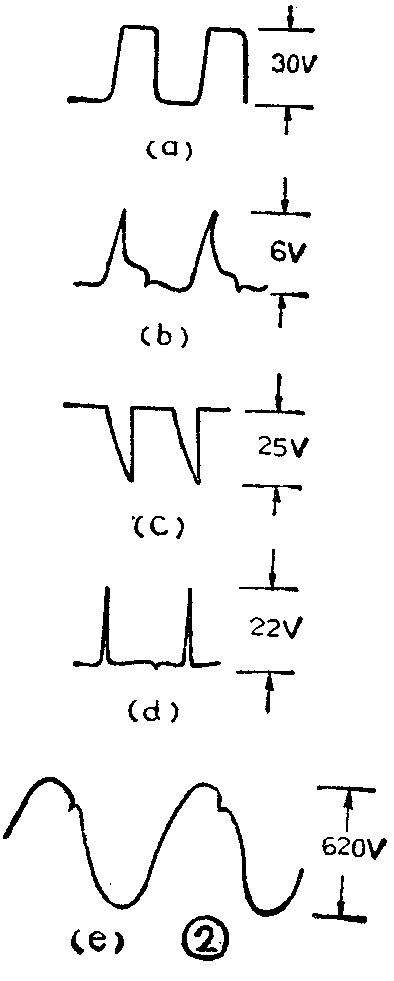

3．触发脉冲形成电路：交流电压经电阻R\(_{826}\)和R827分压后送到由D\(_{81}\)0、D811组成的双向限幅器中去限幅，在D\(_{81}\)0的负极测到的电压波形如图2（a）所示，该电压向电容C810充电，然后经VR\(_{817}\)、R818放电，使Q\(_{81}\)0的基极电位不断下降，当降低到Q810导通电平时，Q\(_{81}\)0导通，Q810基极电压波形如图2（b）所示，集电极电压波形如图2（c）所示，从Q\(_{81}\)0集电极出来的电压再经C812、R\(_{819}\)组成的微分电路，微分成尖脉冲，如图2（d）所示，这个尖脉冲再经过射随器Q812输出去触发Q\(_{811}\)，图2（e）是Q811阳极的波形。这部分电路的主要功能就是为可控硅Q\(_{811}\)的控制极提供一个合适的触发脉冲，同时它还可以稳定输出电压。

4.电子滤波器：这部分电路是由大功率管Q\(_{814}\)、Q815和D\(_{88}\)0、R833、C\(_{819}\)等组成。主要功能是将可控硅Q811输出的125V电压滤除纹波并降成112V。Q\(_{814}\)与Q815组成一个复合管，其目的是增加晶体管的电流增益及电流的稳定度。 R\(_{823}\)、R833、R\(_{824}\)、C819是复合管的偏置元件，使复合管处于放大状态。由于R\(_{833}\)、C819的时间常数很大，C\(_{819}\)充满电压后，其端电压基本不变，即调整管Q815的基极电压基本不变，因此，即使复合管集电极上的125V电压有波动，基极电压仍保持恒定，经射极输出的直流电压的纹波电压就基本上得到滤除。

5.过载保护电路：此电源有两个过裁保护电路：一是用快速可控硅Q\(_{816}\)控制电子滤波电路；二是由晶体管Q813控制触发脉冲形成电路。下面分析一下它们的工作过程：（1）Q\(_{816}\)的保护作用：在电路正常工作时，Q816处于截止状态，Q\(_{816}\)的阳极电压UA为120V，阴极电压U\(_{K}\)为112V，控制极电压UG为110V，当电源输出端出现短路性故障时，电压U\(_{k}\)、UA及D\(_{88}\)0的阳极电压均迅速下降为零，D880截止，因而使晶体管Q\(_{814}\)、Q815也截止，这样就切断电源的112V电压输出。另外，当输入的交流电压突然升高时，可控硅Q\(_{811}\)整流输出的125V电压也突然升高，这个变化的电压，通过C820、R\(_{829}\)使可控硅Q816的控制极电压U\(_{G}\)升高，Q816导通，从而切断112V电压输出。可见，这一保护电路具有过压和过流保护作用，又称电子保险丝。（2）Q\(_{813}\)的保护作用：当整机正常工作时，Q813的基极电位约为30V，发射极电位约为28V，因此，Q\(_{813}\)处于截止状态，D815也截止，这时，对触发电路的工作没有影响。当112V输出端的负载出现短路性故障时，Q\(_{813}\)的基极电位和D815的负极电压迅速下降为零，Q\(_{813}\)和D815迅速导通，使触发脉冲形成电路中的Q\(_{81}\)0和Q812的工作电压也下降为零，这样触发脉冲形成电路就停止工作，因而使整个电源也停止工作。此电路只起过流保护的作用。R\(_{832}\)是这两个保护电路的过流取样电阻，正常压降在0.35～0.45V范围内。

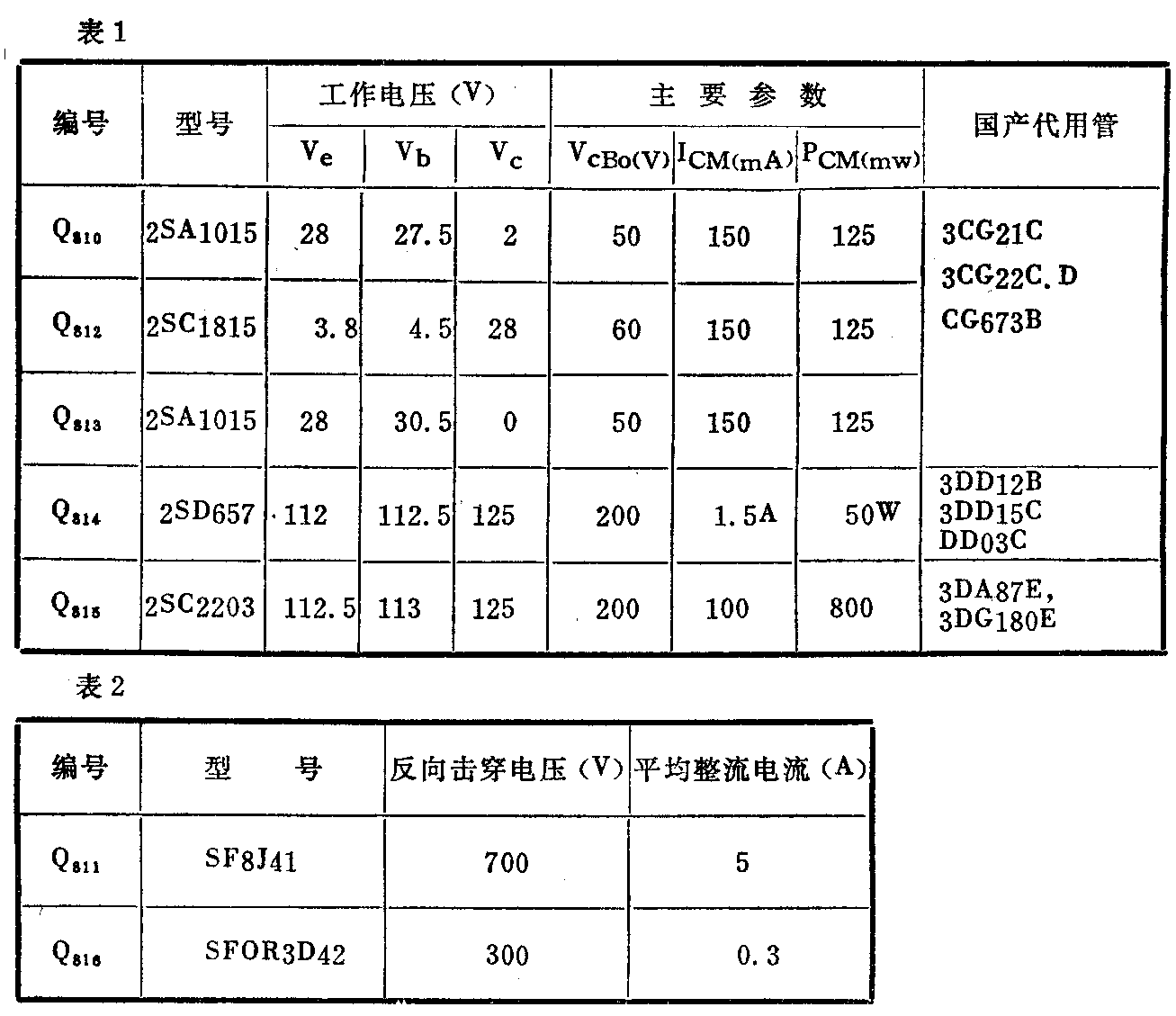

整个电源正常工作时，各管的正常电压如表1所示。

该电源设计基本上合理，只是其中的某些元件（特别是早期生产的机器）质量较差，常发生一些故障，归纳一下有以下几种：

1.电源不能启动，荧光屏无光且无声

（1）检查交流保险丝F\(_{8}\)01是否烧断：如果F801烧断了，最大的可能是可控硅Q\(_{811}\)短路或热敏电阻RT800短路，而行扫描出现短路性故障的可能性比较小，因为当保护电路正常工作时，并且Q\(_{811}\)、RT800也正常，即使行扫描出现短路性故障，F\(_{8}\)01也不会被烧断。（2）检查电阻R812是否开路，R\(_{812}\)是电源的启动电阻，在开机的瞬间给Q810提供一个交流偏压，使Q\(_{81}\)0正常工作，使整流器启动。此外，R812对输出电压也有影响，R\(_{812}\)越大，则可控硅Q811的导通角越大，输出电压也增大，因此在更换此电阻时必须注意这一点。（3）检查电容C\(_{82}\)0是否击穿，因为当C820击穿时，Q\(_{816}\)导通，使Q814、Q\(_{815}\)截止，即电源不启动。（4）检查保护管Q813、Q\(_{816}\)是否击穿，如果这两管有一个击穿，则电源不启动。（5）检查取样电阻R832是否开路，R\(_{832}\)开路后，则电源无输出。

2．电源自动关闭，又自动启动，次数频繁

此电源的保护电路比较灵敏，当外来干扰或电源突然升高时，则电源自动关闭。当干扰过后又自动恢复，这是正常的。如果关闭、启动的次数频繁，则说明电源有故障，这是此电源的特有故障，引起这种故障的原因有以下几个；（1）R\(_{812}\)变值，使输出电压过高，例如：当R812大于300K时，可控硅整流输出的125V上升到160V左右，这时，保护电路经常处于导通状态，甚至还会击穿Q\(_{814}\)，使输出端的112V电压大幅度升高，还会出现图象明显扭曲。（2）R832阻值变大，例如：当R\(_{832}\)增大至3Ω时，由于该电阻是Q813、Q\(_{816}\)这两个保护电路的取样电阻，当某种原因使负载电流增大，如：切换频段时，开关二极管电流增大，则R832的两端压降增大，保护电路的动作灵敏度增加，使电源经常出现自动瞬间关机和启动。（3）R\(_{83}\)0、R833变值或开路，二极管D\(_{88}\)0的反向电阻减少，R840开路等都会使保护电阻的动作灵敏度增加，造成自动瞬间关机和启动现象。特别是当R\(_{83}\)0、R833开路或变值时，可控硅Q\(_{811}\)的阴极电压125V、Q810和Q\(_{812}\)的工作电压28V以及电源输出端的电压112V均会有明显的下降。

3．哼声

早期生产的电视机，由于阻流圈L\(_{8}\)01的加工工艺很不好，其中的铁片夹不紧，当电流流过时就产生机振，发出哼哼声，电压越高，哼声越大，不少人把这种现象误认为电源滤波不良引起的。排除此故障的方法：一是更换新的L801；另外，也可将L\(_{8}\)01拆下，用台钳夹紧铁芯，然后再浸泡绿漆，这样处理后，基本上能消除哼声。

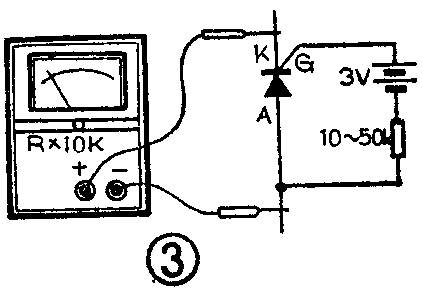

1．维修前应确保底板不能带电，以防事故。2．检修时，最好用50W约300Ω的电阻作假负载，以便区别故障是否在电源内。3．可控硅的检查方法：先用万用表10K档分别测可控硅的阴极K和控制极G的正反向电阻，正常时，阻值应为无穷大。再按图3所示的方法，万用表仍放在10K档，正表笔接可控硅阴极K，负表笔接阳极A，控制极接3V电池正极，电池负极再串接一个10～50K的电阻到可控硅的阳极A，如果在刚接好时表针迅速上摆，然后又逐渐下降，则说明可控硅有触发能力。有关可控硅的主要参数可见表2。(冼有佳)
