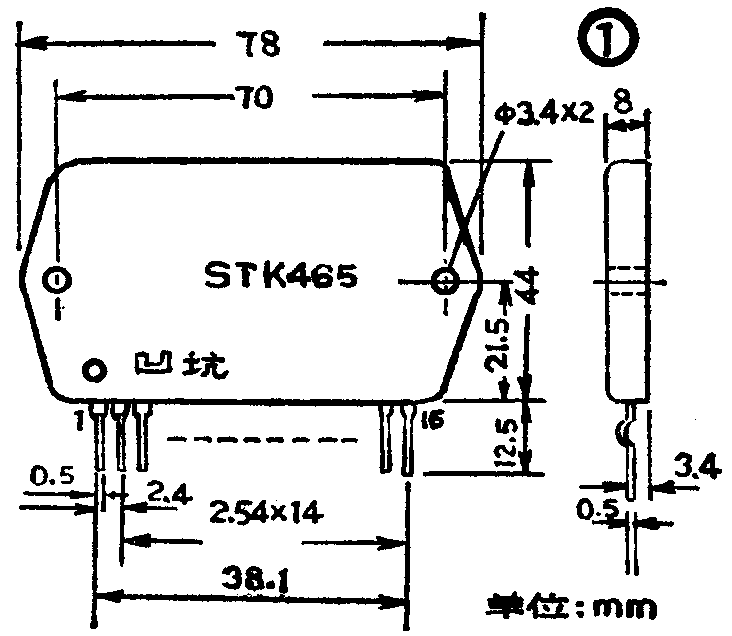

STF465是一种双通道厚膜功放集成电路，外形如图1所示，内电路如图2所示。它的典型工作状态为：电源电压为±28伏，当负载R\(_{L}\)=8Ω，信号源内阻Rg=600Ω时，它可输出2×30W正弦平均功率，频响20Hz～20KHz，谐波失真为0.08％。当电源电压为±25状时，在负载R\(_{L}\)=4Ω,失真0.2％的情况下输出功率可达2×40W（1KHz）。当输出功率为1W时频响可达到10Hz～100KHz。它的输入阻抗为32KΩ。

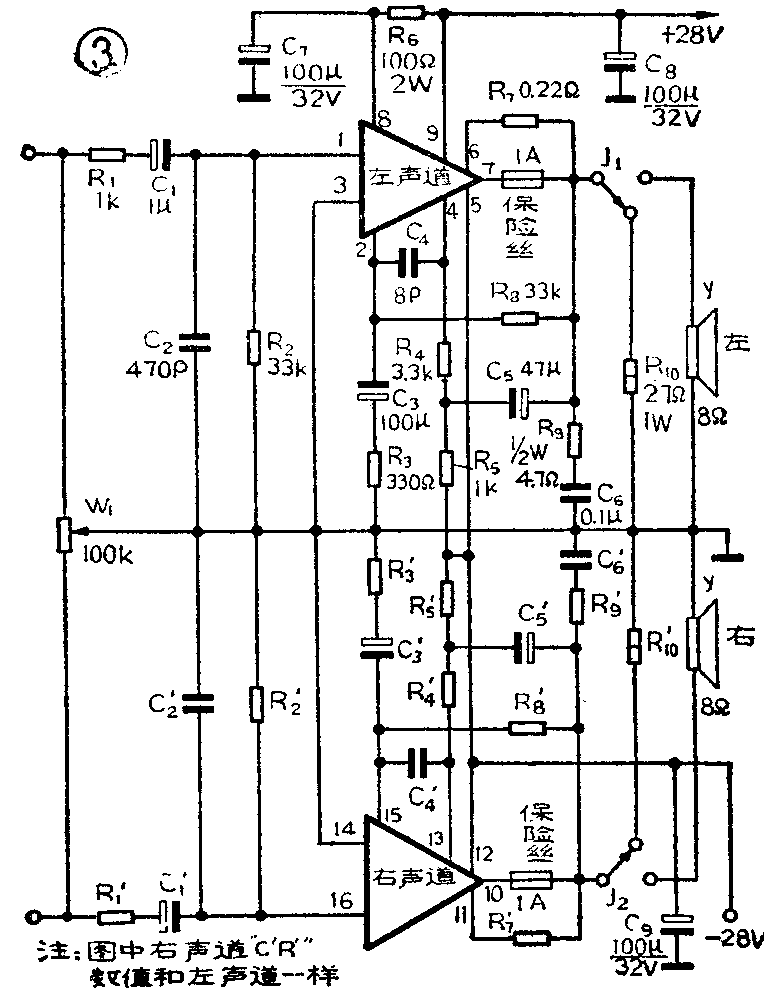

图3是STK465典型应用电路，W\(_{1}\)是声道平衡电位器，C1最好选用无极性电容器，以减小失真，C\(_{2}\)用来旁路杂散高频信号，容量不可过大，以免造成高频信号损失。C4用来防止自激，如无自激发生可以不用。R\(_{6}\)、C7是差动放大器的去耦电路。R\(_{3}\)的大小影响放大器的增益，可在几十至几百欧姆范围内选择。R8是反馈电阻，改变它的阻值可以改变放大器的输入灵敏度。当R\(_{8}\)=33KΩ时输入灵敏度为500mV，当R8=15KΩ时输入灵敏度降为1V。R\(_{7}\)为限流电阻，可取0.2～0.3Ω，如找不到合适的电阻，可以用万用表测量一段10Ω电阻丝，再截取10Ω的\(\frac{1}{50}\)一段就是0.2Ω。R9如无4.7Ω电阻也可以用10Ω电阻代替。

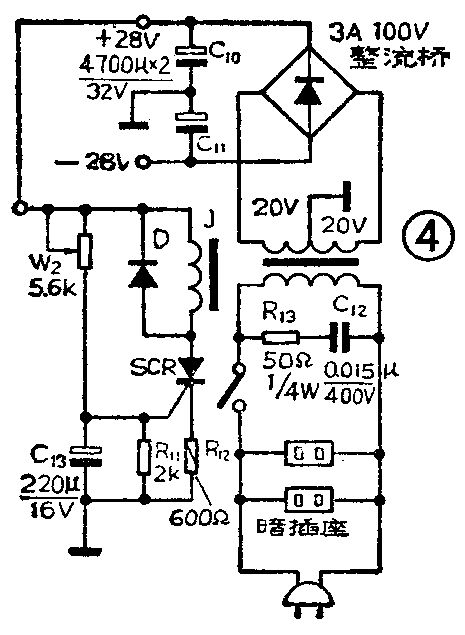

该电路是一种OCL放大器，为使中点电压为零，输入级采用了差分放大器，并加了恒流源电路，以使零点漂移最小。但接通电源的瞬间，中点电压仍无法立即稳定在0V，这样就会有直流成分流过扬声器。为保护扬声器安全，笔者设计了一个软启动电路，它由继电器J、W\(_{2}\)、R11、R\(_{12}\)、C13及可控硅SCR组成（见图4）。当功率放大器的正负电源线与整流电源接通时，软启动电路也同时接到+28V上，由于W\(_{2}\)的存在，限制了C13的充电速度，可控硅SCR截止，继电器J不能吸合，放大器的输出端通过继电器的常闭点接到负载电阻R\(_{1}\)0上。当C13正极电位上升到一定数值的时候，可控硅导通，继电器动作，放大器的输出端通过继电器的控制接上了扬声器。笔者试验，接通电源1～2秒钟放大器末级中点电压即可稳定在0V上。延迟时间可用S=R·C式计算，其中R即W\(_{2}\)，其单位为Ω， C即C13其单位为法拉。当C\(_{13}\)、W2、R\(_{11}\)、R12取图4所标数值时，延迟时间为1.2秒。图4中可控硅选用3A以下的，也可用大功率三极管代替，基极接于C\(_{13}\)正极，选用多大功率的管子要看继电器规格。这里使用IZC—1M型密封继电器，触点电流要求1A以上。为防止关机时给放大器带来干扰，软启动电路设置了泄放二极管D；电源变压器初级设置了吸收电路（R13、C\(_{12}\)）。

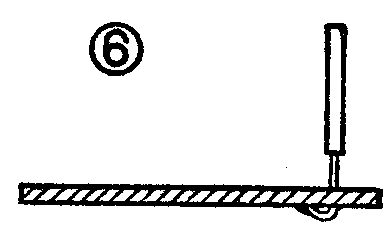

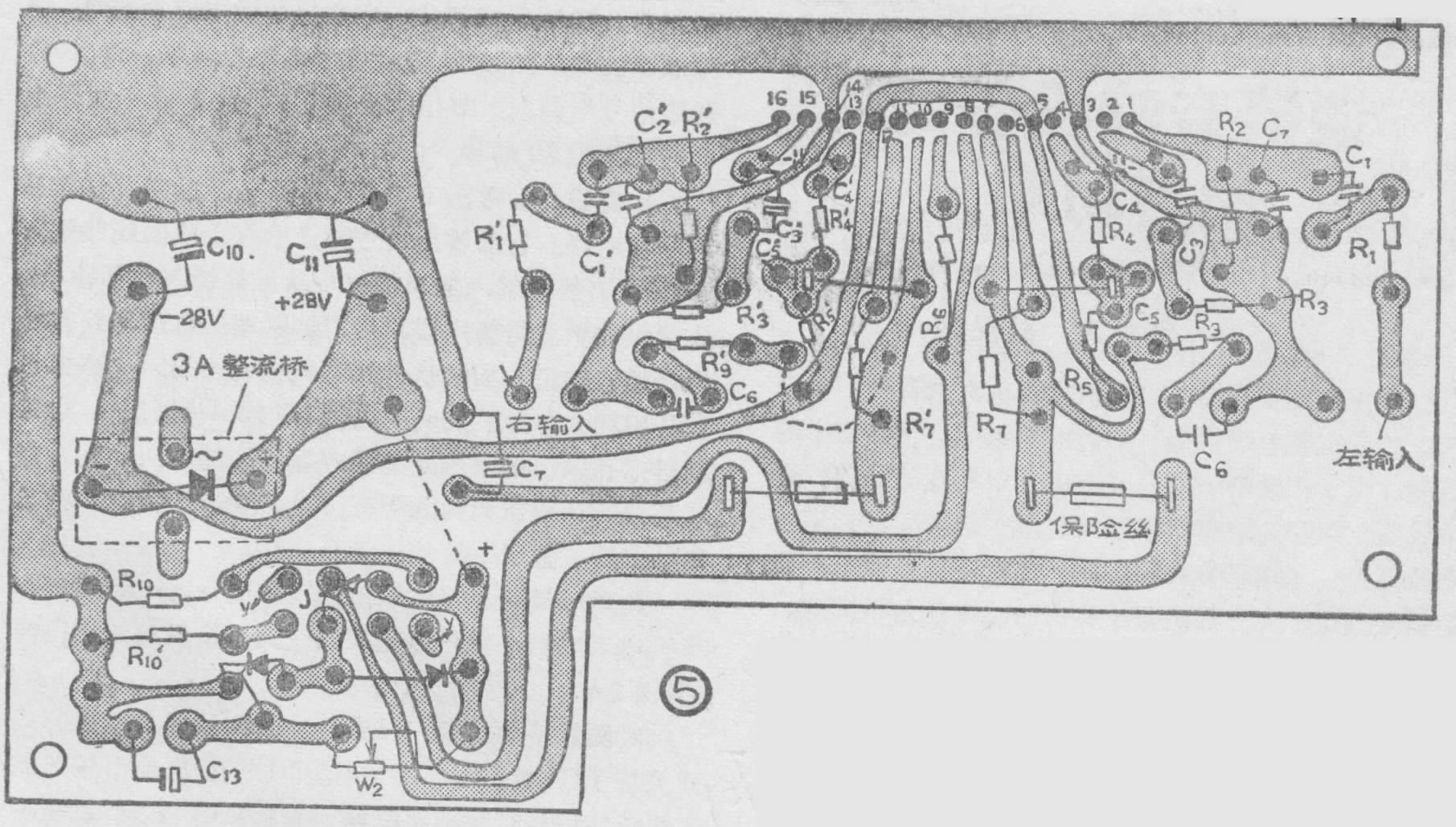

图5是印板图，除电源变压器外整流滤波、软启动电路及放大器均安排在同一印板上。焊接之前先要检查电容器有无损坏，尽量选用漏电小的电容器，电阻也要事先测量一下，阻值与图3所标数值是否相符。焊接集成电路可采用下述方法：①首先弄清楚管脚的顺序，将集成电路上的标记面向自己，左下角有一个凹坑（图1），靠近此凹坑的为第1脚，顺序数下去为1～16脚。②按照图5所标的管脚顺序，将集成电路从铜箔的背面插入孔内，参考图6将管脚的端部折弯焊在相应的铜箔上。③也可以参考图7将双排16脚集成电路插座从中间截成两半，把两半插座并排焊在1～16插孔内，这样集成电路插拔更为方便。
图5上的保险丝座可以自行制作，也可以买现成的直接焊在印板上，保险丝可选用市售1A快速熔断丝。
STK465正常工作时应加散热器，笔者使用的散热片形状如图8，由于散热面积大，体积可以小一些。如果不凑手也可用面积为100mm×180mm的3mm厚铝板当做散热片。STK465的背面涂有一层硬质绝缘膜，因此无须考虑散热器与集成电路各管脚的绝缘问题。如果在集成电路基板和散热片之间涂上一层硅脂，散热效果会更好。STK465基极极限温度为105℃，正常工作时摸到管壳有些烫手是允许的。(李江)
