一部好的无线电测向机，除了要有优良的电性能外，还应有良好的运动特性（包括运动中携带使用方便，结构牢固，性能稳定等），同时要尽可能使制作方便、调试简单、维修方便。根据上述要求，我设计了一部体积小巧的测向机，经在市郊丘陵地带使用，距80米信号源12公里处仍可清晰收到信号。在接近信号源地区，只要使用得当，距信号源1米处，仍有明显的单、双向哑点听辨特性。下面介绍一下这部测向机原理及制作经验。
电路原理

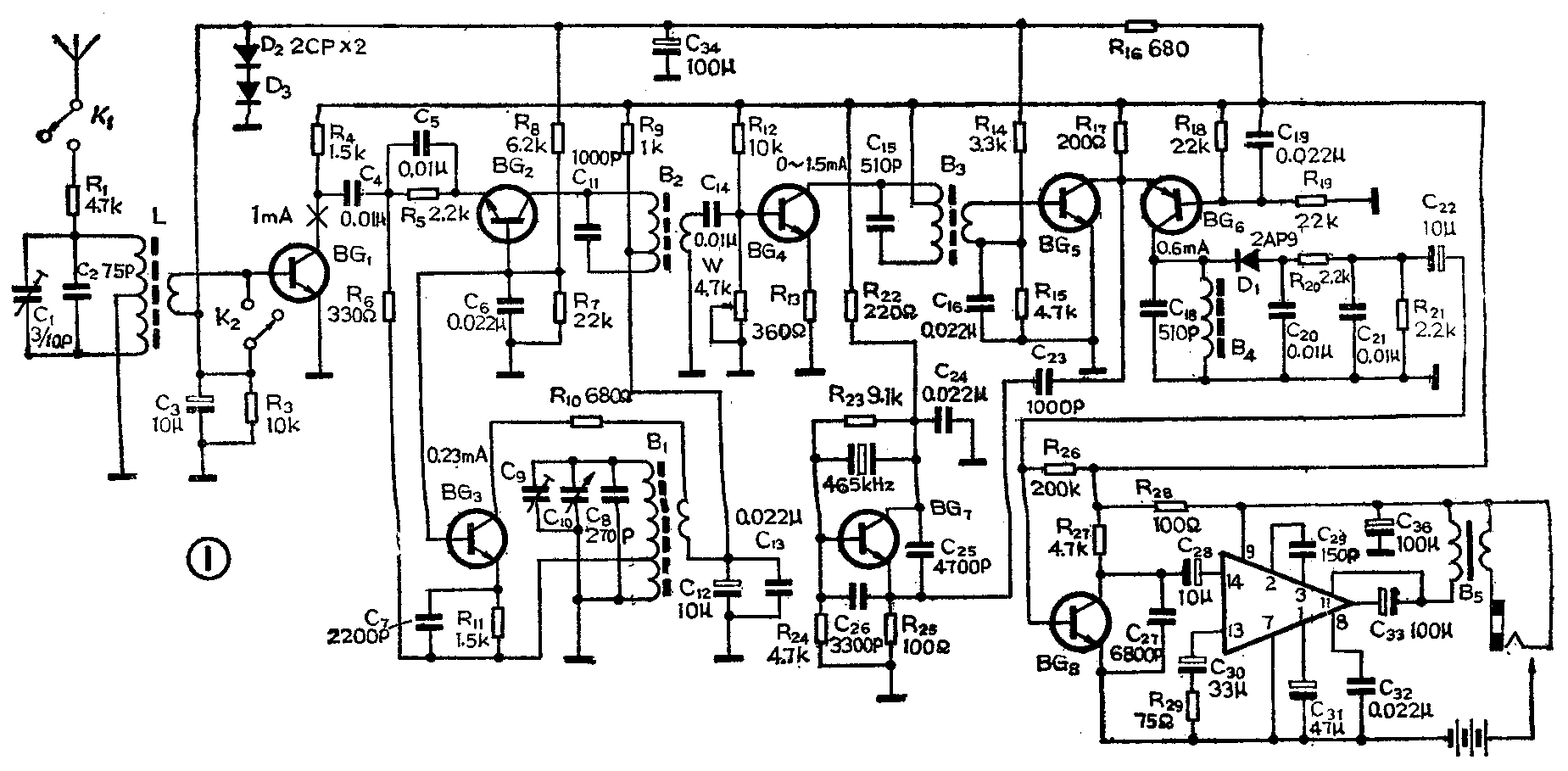

整机电路见图1。它由天线输入回路、级联高放、混频、本振、二级中放、差拍振荡、差拍检波、前置低放、集成功效等部分组成。磁性天线线圈L与电容C\(_{1}\)、C2组成输入调谐回路，谐振频率调在中心频率3.55MHz上。线圈L的初级用多股漆包线绕成对称天线（绕制方法与上期发表的集成电路测向机相同），线圈中心抽头接地。谐振电容容量较大，其优点是可展宽频带（一般80米测向机要求工作频带宽度为3.5～3.6MHz），并且可改善高低端灵敏度的不均匀性。
BG\(_{1}\)、BG2组成共射、共基级联高放及混频电路。这种电路高放与混频之间没有设调谐回路，可简化调试手续，提高电路的可靠性。由于BG\(_{2}\)是共基极接法，输入阻抗很低，所以这一级电路稳定性能好。虽然电压增益较低，但由于信噪比优良，相对说来灵敏度并不低，而且动态范围很大，很适合作为测向机的高放电路。
BG\(_{3}\)振荡管也是共基极接法。为了在测向过程中能快速准确地捕捉信号，振荡回路中采取了展宽频带的措施。即将C8的容量加大至270p，同时适当减小调谐电容器C\(_{1}\)0的容量，并适当减小B1初级线圈的电感量。这样改动以后，还能使频率刻度比较均匀、调谐方便，同时对减小人体感应，提高该级的工作稳定性有好处。本振信号经过电阻R\(_{6}\)后与BG1输出的接收信号混合在一起，共同经C\(_{5}\)、R5后加到BG\(_{2}\)的发射极，经过混频后由B2输出中频信号。这里需注意，由于本机差拍振荡频率（由BG\(_{7}\)管等担任）已固定在465kHz，故中频频率必须调在比465kHz低或高1kHz左右的频率上，即464kHz或466kHz。否则检波后无法输出1000Hz的音频信号。
BG\(_{4}\)是一中放，W是手动增益电位器，也是BG4的下偏流电阻。调节W阻值大小，即可控制该级的增益及整机的音量大小。二中放由BG\(_{5}\)、BG6组成的共射、共基级联电路构成。该级增益很高，动态范围很大，电路稳定不易自激。BG\(_{6}\)采用PNP管，B4可不要次级线圈，而将初级线圈下端直接接地。二极管D\(_{1}\)直接接到BG6的集电极。这样做的好处是既可提高检波后的电压值又简化了电路。
考虑到测向机选择性的好坏不是主要指标，为了保证高、中频各级电路工作的稳定性，各级谐振回路里的电容均取值较大，同时中频变压器采用低抽头方式，这样可使得当晶体管参数发生变化时，整机仍能较稳定地工作。为了使本机在电源电压稍低时能正常工作，高放、混频、本振、二中放的基极偏置电压由D\(_{2}\)、D3二极管稳压后供给。
差拍振荡器由BG\(_{7}\)、二端陶瓷滤波器、电容器C25、C\(_{26}\)等元器件组成。这种利用压电效应产生振荡的电路具有简单、稳定的特点。振荡器产生465kHz的等幅信号经C23加到BG\(_{6}\)的发射极，由于中频频率已调在和465kHz差约1kHz的频率上，所以经D1差拍检波后能输出约1kHz的音频信号。设置BG\(_{8}\)前置低放的目的是进一步提高接收弱信号的能力，扩大动态范围。本机末级采用集成功放电路。
元件选择

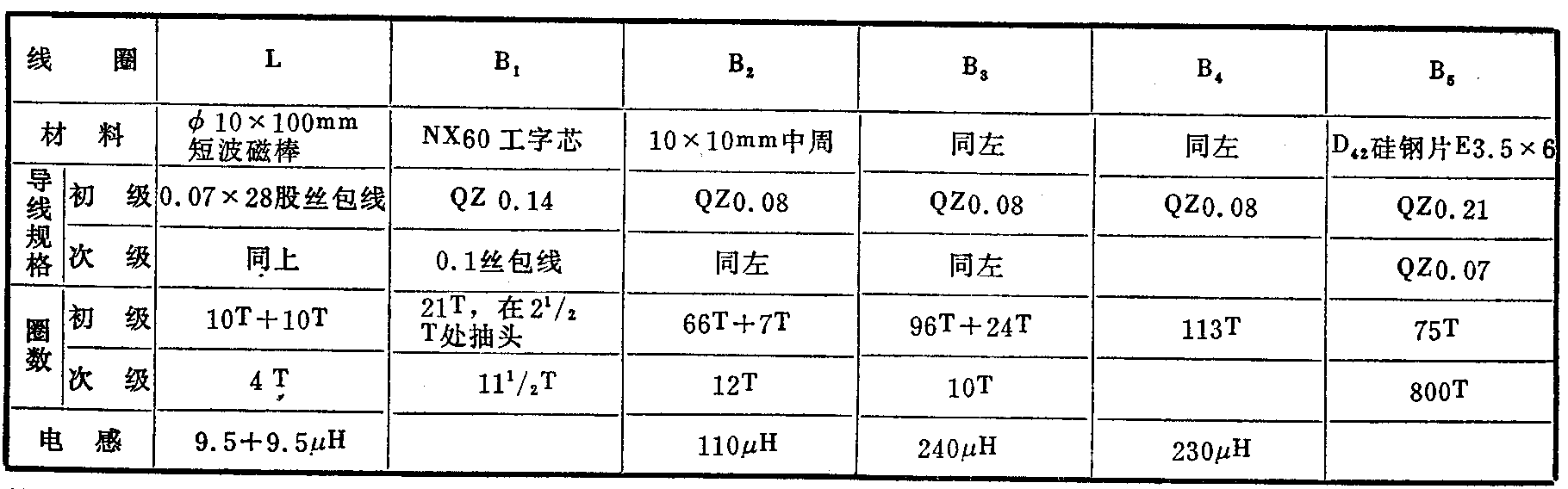

BG\(_{1}\)选用低噪声高频管CG30，β值为30～40；BG8必须选用低噪声管，如3DM3，β值为300左右。对其余几只晶体管无特殊要求。集成功放块采用SL33。高、中频回路里的谐振电容均用云母电容器，C\(_{25}\)、C26可用涤纶电容器。各旁路电容选用独石电容。电阻除了R\(_{1}\)最好选用碳质实心无感电阻外，其余最好选用1/8W金属膜电阻。天线磁棒用φ10×100mm短波磁棒。β1用10×10mm短波振荡线圈改制。B\(_{2}\)3\(_{4}\)用φ10×10mm中频变压器改绕，所有电感的绕制数据见附表。直立天线用φ6×7节拉杆天线。调谐电容用CBM－2C型薄膜小型双联改制，方法是：小心撬开防尘罩，细心将振荡联拆去一片定片，二片动片，再细心组装好。天线联可空着不用，改装后振荡联的Cmax约38PF。K\(_{1}\)、K2用超小型单刀单掷拨动开关。
制作与调试

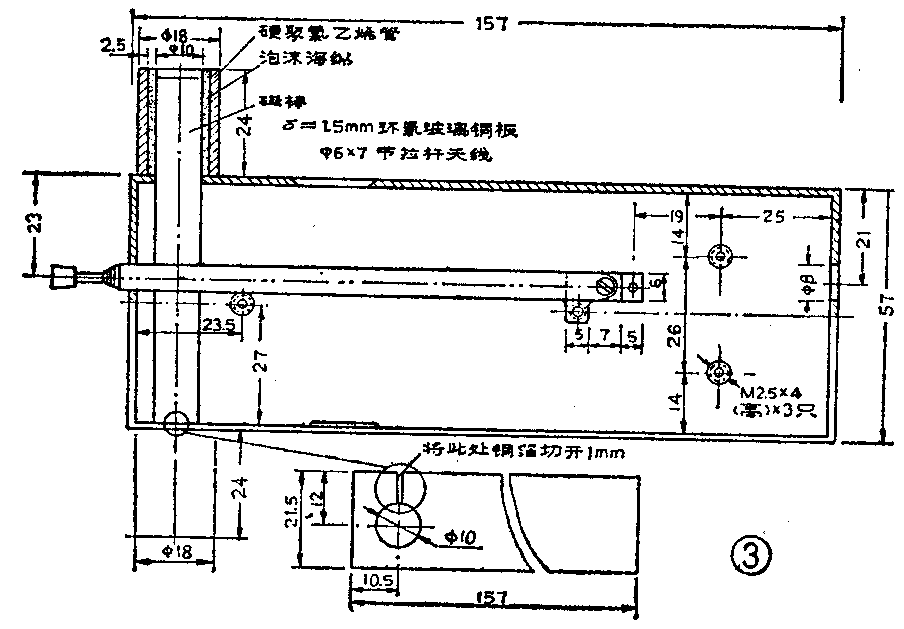

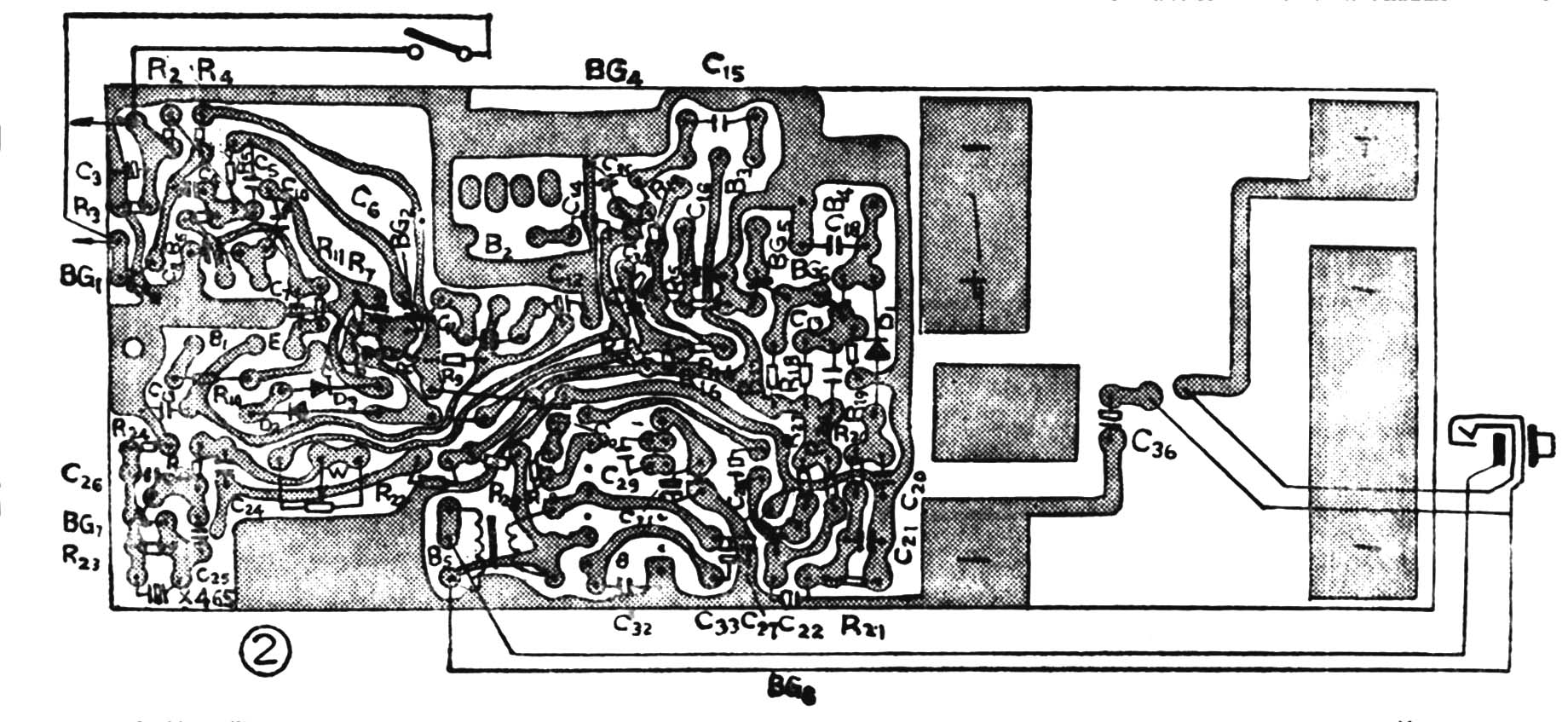

整机印刷电路板见图2（比例为1∶1）。测向机方向性的好坏，关键在天线部分。本机因体积较小，机壳厚度仅2Cm，磁性天线与机壳屏蔽层靠得很近，为了提高天线的Q值，初级线圈用φ0.07×28股纱包线分两组对称绕在磁棒两头，中心接点直接焊在机壳上。天线次级线圈用同号线绕在磁棒中心，绕好后可用Q表分别测试初级两部分线圈的电感量，要求尽可能相同或接近，否则会出现测向时的定向偏差。磁性天线直接固定在机壳上，其结构及尺寸见图3。
机壳是用环氧玻璃纤维铜箔板制作的，与制作全金属壳相比，取材容易，制作简单，适合于业余自制。制作方法是：先按图3尺寸下好料，将敷铜面朝里，拼接处用锉刀加工成45度角，用45瓦烙铁焊接而成。焊接时动作要快，以免将机壳烫坏。整机各元器件的焊接加工，要保证工艺良好，结构牢靠，防止虚焊。
整机调整时，应先调整各级的偏置电阻，使各级的工作点电流达到如图1所示的数值。低放部分只要元件完好，一般不需调整，插上耳机，用螺丝刀碰触BC\(_{8}\)的基极，耳机中能听到响亮的“喀喀”声即可。
调试中、高频电路前，应先用0.01μF的电容并接在R\(_{24}\)两端，使差拍振荡器停振。中频部分的调试办法是：用高频信号发生器从BG1的基极输入464kHz或466kHz调幅信号，调节W，使BG\(_{4}\)增益最大，此时耳机中应有约1kHz信号的叫声，反复调节B2\(_{3}\)4的磁芯，使耳机中的声音最大为止。
本振电路的调试方法是：高频信号仍然从BG\(_{1}\)基极注入，此时信号源的频率先不必调在3.55MHz上，将调谐电容C10的旋柄旋在中间位置，然后缓缓调节信号源的频率，直到从耳机中能听到叫声。此时如果信号源频率大于3.55MHz，说明B\(_{1}\)的电感量偏小，反之则是电感量偏大。再将信号源的频率准确调在3.55MHz上，调节B1磁芯，使音量最大。然后分别测出C\(_{1}\)0容量最小和最大时的频率，即是本机的接收频率范围，约为3.48～3.62MHz。
调试天线回路时，可用信号发生器作发射天线，发出3.55MHz调幅信号，反复调C\(_{1}\)的容量，使耳机中的声音最响即可。差拍振荡电路一般不需调整，拆掉原临时焊上去的0.01μF电容即可正常工作。
整机调试好以后，可在周围没有高压线的空旷地带测试其方向特征。将80波段信号源的发射天线垂直架设，开启电源发讯。测向机插上耳机，旋动调谐钮，使测向机收到信号。调节W使音量适中，要求测向机无论离发射天线远近，双向哑点（小音量）应始终准确指向发射天线，在离发射天线数米处合上K\(_{2}\)衰减输入信号，将测向机逐渐靠近或离开发射天线时，音量应有明显变化。测单向时要将测向机离开发射天线10米左右，先用15KΩ微调电阻代替R1，合上K\(_{1}\)将直立天线拉出，试听两个大音面的音量差别，调整R1阻值，使两个面的音量差别最大，调整合适后将R\(_{1}\)换成阻值相近的固定电阻即可。此时声音最响的面（朝向发射天线）即为大音面。(霍育满)
