第十届国际广播会议见闻

第十届国际广播会议（IBC 84）于1984年9月在英国召开，参加这次会议的有来自世界各地的学者、教授、专家和工程师1400多人。我国也派代表团参加了这届会议。

IBC会议是由国际上六个知名学会联合主办的，用来讨论世界上最新广播理论和设备制造技术的国际性学术会议。从1967年开始，每两年举办一次。

在这次会议上共宣读了84篇论文，按其内容可分为十四个专题，涉及到广播工程中的许多领域，有些论文具有较高的理论水平。本届IBC的重点是卫星广播、高清晰度电视、演播室设备、视频和音频数码化，以及音频、视频测试仪器和测试技术等。

这届会议除了学术报告和讨论外，同时还举办了一个规模甚大的展览会，展出了世界上最新的广播设备和科研成果，展品是从最小的电子元器件，直到庞大的移动广播车。一共有130多个厂家的产品参加了展出。

下面就其主要部分作一简要介绍。

近年来，国际卫星通讯广播发展得很快，不仅用于高密度的干线电话、数据传输和城市间的通讯等，而且还可以用来直接进行电视和声音广播。

在这届展览会上，马可尼公司展出了一套完整的卫星广播设备，其发射天线为4.5米的椭圆形天线，而接收端则为小型抛物面天线，可在950～1700MHz范围内选择50个输入频道。整个系统即使在比较恶劣的条件下，也能给出较好的性能。

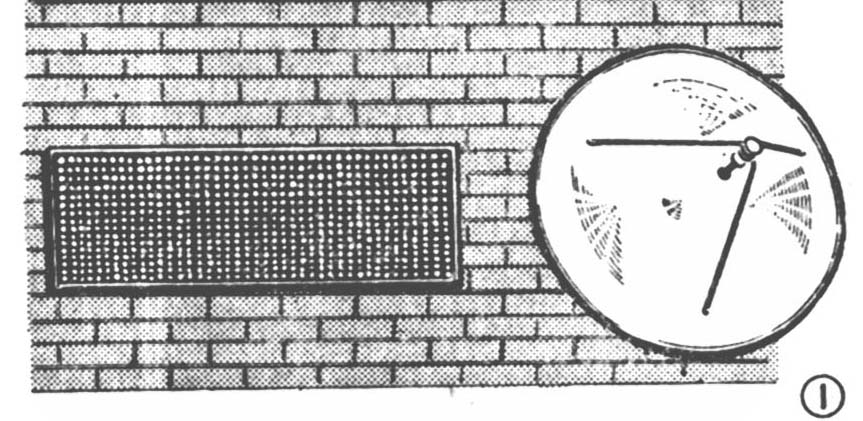

对于家用直播接收，人们最感兴趣的当然是卫星直播接收天线了，过去常用的是直径2米的抛物面型天线。最近已缩小到0.9米。本届展览会上，BBC公司（英国广播公司）研制出的一种直径只有0.6～0.75米的抛物面天线，并且有较高的增益和指向性。即使在有别的发射机干扰的情况下，它也能给出较高的载噪比。作为家用接收，由于体积很小，可安装在墙边，见图1（右）。

由于这种抛物面天线仍不能避免风负荷的影响，最近BBC公司又研制成功一种平板型卫星直播接收天线，它的外形象一长方形的黑板，可直接安装在墙面上，见图1（左）。为了定向接收需要的卫星信号，除考虑安装的方向外，还需要模拟相控阵雷达的原理，通过改变各天线阵元信号的相位来达到改变波束方向的目的。这可以先通过专门的仪器（如罗盘、倾斜仪等）将无线波束的方向调到大致要接收的方向，然后再微调天线阵元的方位，使接收到的信号最强。目前，这种控制电子束方位的平板型天线的成本尚高，但BBC公司正在研制一种类似印刷电路板那样的新型平板天线，并利用计算机来研究阵元的型式，极化方式，以及波束的控制方法等，预计不久这种家用卫星接收天线即可问世，人们就可以直接接收卫星广播了。

近来，在广播领域里的另一个热门是高清晰度电视。简单地增大屏幕尺寸并不能解决清晰度问题，还必须从提高分辨率着手，需采用较多的行数。然而目前的电视系统带宽为5.5MHz，要想将现有系统的垂直和水平分辨率提高一倍，就意味着需要4倍于现有的标准带宽，这么宽的带宽是现今甚高频和超高频电视所无法容纳的。

BBC公司在这届展览会上首次展出了1250行的高清晰度电视系统，它与普通的625行电视系统形成了鲜明的对比，图象质量很高。为探讨用窄带传输的可能性，BBC公司采用了1／4图象技术，将1／4幅的高清晰度画面经过变换，变成625行的信号，并在5.5MHz的带宽下进行传输。在接收端，再变换成1250行显示出来。

在展览会上，日本索尼公司还展出并表演了高清晰度视频系统（HDVS）。该系统由彩色电视摄象机（采用1英寸磁聚焦、静电偏转的硒砷蹄管，分辨率为1200线）、时基校正器、微处理机、录象机、编辑控制系统，以及120英寸的投影电视等设备组成。由于它比现有的电视系统能容纳五倍多的信息，因此可以获得很高的图象质量。实际观看到的电视图象质量已不亚于35mm的电影了。该系统采用的扫描行数为1125行，场频为60Hz，隔行扫描比为2∶1，图象的宽高比为5∶3，视频带宽为30MHz，屏幕尺寸为120英寸凹型，中心区的分辨率可达800线，几何失真小于1％。该系统还可与电视电影设备、特技效果发生器等相结合，用于节目交换、活动图象产生、视觉信息存储，以及印刷和文献资料修复等工作中。

高清晰度视频系统如图2所示。

IBC展览会上展品最多的是电视演播室内、外用的播控设备，主要有摄象机、录象机、编辑系统、特技效果发生器、时基校正器、彩色监视器，以及各种视频磁带和电缆等。我们只介绍几个主要的产品。

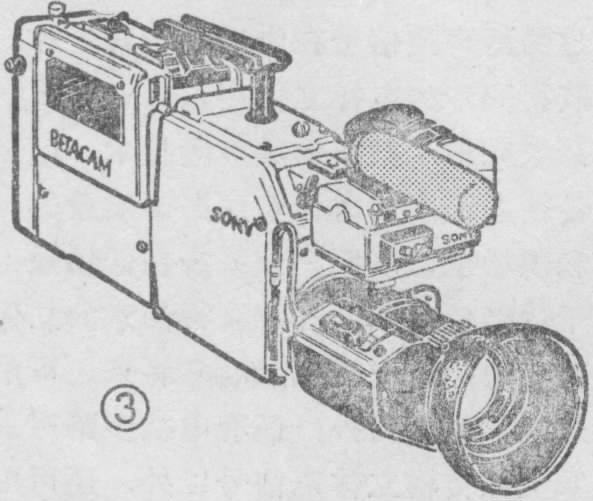

在摄象机和录象机中比较突出的是日本索尼公司的贝特康姆（Betacam）摄象机，见图3。它将摄象机和录象机结合为一整体，边摄边录十分快捷灵便。除用于演播室以外，还特别适合在室外进行电子新闻采访和电子现场制作时使用。典型的产品有BVM—3A和BVM－30，其摄象部分都采用2／3英寸的摄象管、静电偏转的三管系统。所不同的是前者采用了混合场硒砷碲摄象管，比后者的光导摄象管清晰度高、信噪比好、价格低、体积小、重量轻等。对于不同的电视制式，可选用不同的型号。在录象部分，由于采用了先进的压缩时分多路技术，虽然采用的是1／2英寸的视频磁带，却能获得接近于1英寸录象机中的图象质量（尤其是彩色信号的信噪比），且价格便宜。因此，近年来已被广泛地用于日本、美国、西德和英国等各电视台，并在1984年的奥运会和美国总统选举等电视新闻采访中取代了传统的3／4英寸录象机。

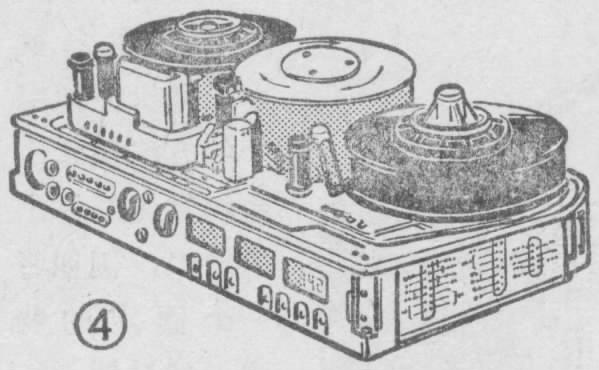

另一个比较突出的产品是由安培公司和拉格拉公司联合研制的1英寸便携式C格式录象机VPR—5，见图4。它将世界上最新的视频和音频技术相结合，内部选用了两部微处理机，结构为铝合金的，采用了宇航设计技术，重量仅6.8公斤，可背负使用。摄制出来的图象质量不亚于广播用的录象机，特别适合作新闻采访和外景现场制作。此外，它还适合在快速运动中进行拍摄，拍出的画面质量相当高，为一般便携式录象机所不及。为此，该产品荣获了美国电视电影工程师艺术协会颁发的最高奖——埃米奖。

在现代视频编辑系统中，越来越多地采用了特技效果，如变速和动画系统、各种滤光器和多图象棱镜、数字静态存储，以及效果和图形发生器等。

所谓动画系统是指在电视中，用机械或电子的方法使无生命的物体显示出运动来，例如将一个固定的物体，经过切、滑、部分滑、溶象、淡入淡出、渐进渐出等，将画面变大或变小、移动位置、绕三维空间旋转或绕任意轴旋转等。此外，也可以拼成各种颜色的小方格，每个画格的尺寸大小可以任意改变，并可在一给定的窗框内、外进行变化。一经选中的特技效果，可随时存入磁盘中保存备用。

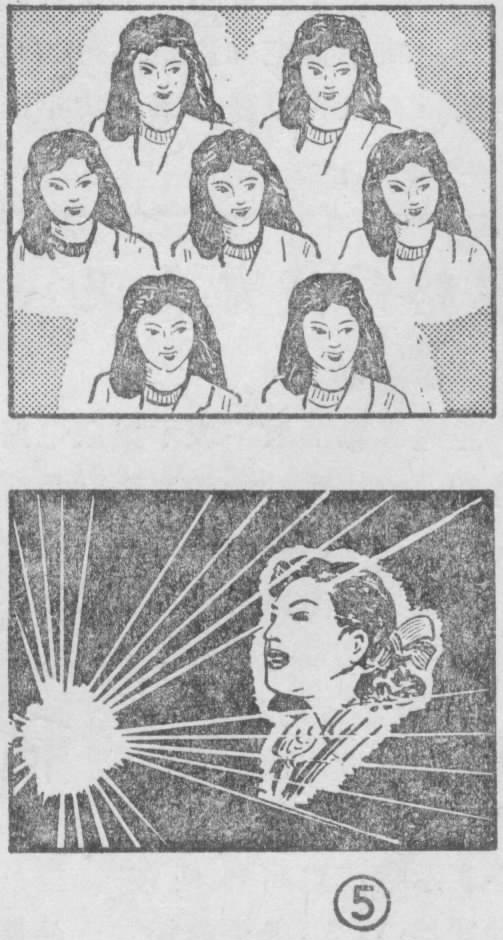

利用星形、宝石形闪光等各种电子滤光器，可在电视画面的任意部位产生出类似太阳或星星的闪光，起到很好的装饰效果。还可以用多棱镜把一个人或一个物体变成几个相同的小画面，排列组合成不同形式呈现在屏幕上，给人以一种新奇感。此外，还可以用雾状滤光器使画面渐渐变淡而逐渐消失。图5给出了上述部分效果的画面。

借助于特殊效果发生器还可以任意改变人的衣着颜色和花样，任意变换人物的背景素材。甚至许多惊险的镜头无须在实景中拍摄，先将人物与背景分开拍，然后合成，可以达到以假乱真的程度。比如先拍一个人坐在自行车练习器上原地蹬车的镜头，用风扇吹拂着他的头发和衣服，然后在拍摄马路或海滨的风景，合成后就会看到自行车运动员驰骋在马路上或大海边，甚至在高山之巅，冰川之上；还可以拍摄合成出汽车在激烈飞泻的瀑布上或宇宙空间凌空飞行的镜头，这不仅富有神奇色彩，而且可以获得事倍功半的效果。

在电视演播室设备中，还值得一提的是日本索尼公司1英寸动画片静止图象录象机BVH—2500，它能在磁带静止的状态下记录图象，还可在磁带慢速运动时进行记录，为此获得了埃米奖。索尼公司还成功地研制成高密度障栅型单枪三束彩色显象管，使彩色监视器的清晰度高达650线，为此也获得了埃米奖。

目前，数字技术已广泛地深入到电子技术的各个领域，如文字多重广播、电视立体声、电视多路声、脉码调制录音机、数字音频处理机、电视唱片、激光唱机等，并有逐步取代模拟设备的趋势，这里就不一一介绍了。

关于电视立体声，英国广播公司研究过好几种方法，其中一种为双声道同步系统，它采用了先进的数字技术，特别是一种称之为“接近瞬态扩展系统”，将由微计算机处理过的两声道信号在电视的行同步脉冲间隔中传输，来获得同步的电视立体声。另一种试验性的立体声数据系统采用了数字编码声频技术，能保证在现有的电视传输系统中同时传输两路高质量的声音信号。经理论和现场测试表明，该系统在低场强、多路传输及点火干扰等情况下，都能获得满意的立体声效果，并能与现有的UHF电视机兼容，将来还可用于广播卫星中播送立体声。另外，还有电视多路声系统，即在伴音载频上除传输立体声信号以外，还可用正交的方式（矢量相互垂直）传输第二音频节目或声音——数据信息。

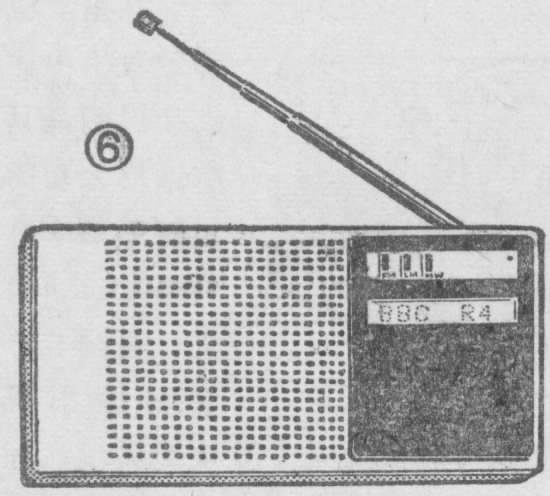

在广播收音机方面，采用了微处理机，把数据信息叠加到立体声音频信号中去，一起调制于甚高频的调频发射机，在接收端用解码器将数据信号取出来，经微计算机处理后，一路反馈到前端，从而完成自动调谐和节目预选功能，另一路则加到显示器，以显示电台的名称和节目的内容，见图6所示。（李泰桢）
