学习电子技术的读者，在了解一定的基础知识后，往往要做一些电路实验，以便加深对理论知识的理解。通过实验还可以检验自己所学的知识还有哪些不足之处。通过实验还可以启发学习的兴趣。在设计或选用电路时，往往也要做各种电路的对比实验。实验时，如果采用设计好的印刷电路板，做完实验后，印刷电路板也就没用了，保留下来也没有什么价值。如果动手做一块通用的电路实验板，就可以长期使用，做法也很简单。
材料选择
电路实验板的材料可选用单面或双面的敷铜板，宽度约60毫米左右，长度可以任意选择。一般选用90至120毫米长就够用了。
制作方法

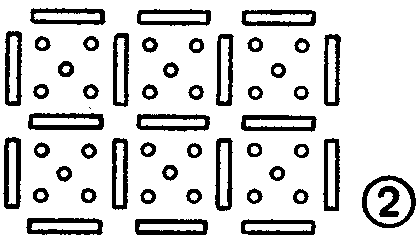

在铜箔上涂满清漆。凉干后在清漆上画满10×10平方毫米的正方格。用小刀刻去1毫米的清漆，保留9×9平方毫米的小方块。在每个小方块里打上五个1毫米的小孔，如图1所示。如果敷铜板是双面的，可以在背面用漆画出线段，将五个小孔围起来，这样便于认准哪五个小孔是在同一小方块里，如图2。

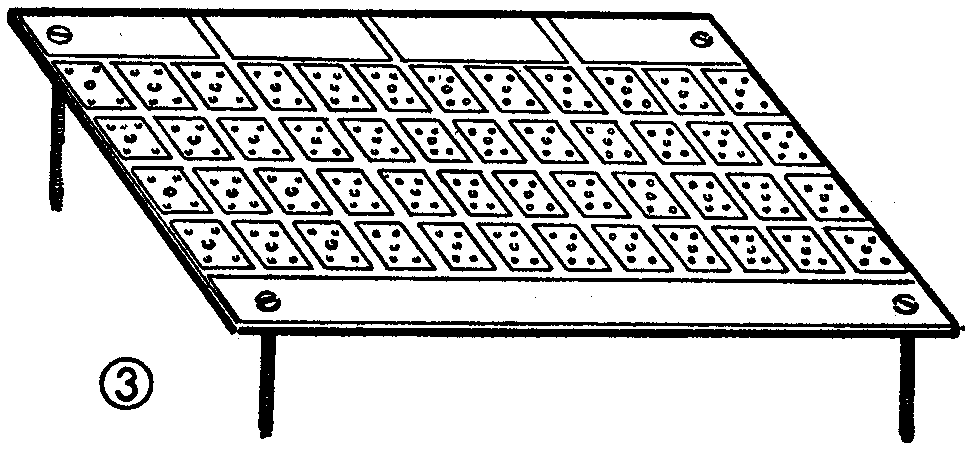

在实验板的四个角上打出φ4的小孔。用三氯化铁腐蚀后，将清漆清除干净，用零号砂纸抛光，然后在铜箔上涂一层酒精泡的松香液。四角上装上M4×30mm的螺丝钉作撑脚，把电路板支撑起来，见图3。
使用方法
元件可以安装在背面，引线穿过小孔焊在铜箔上。也可以安装在上面，不必穿孔，元件引线直接焊在铜箔上。因为铜箔面积较大，一般50瓦以下的电烙铁是不容易把铜箔烫掉的。
实验板的下端一条通长的铜箔，用来接电路的地线，也是电源的一端。上端是用来接电源供电的通路，有几个断口是接退耦电阻用的。不要断口时，只要用焊锡直接把断口焊通便可。

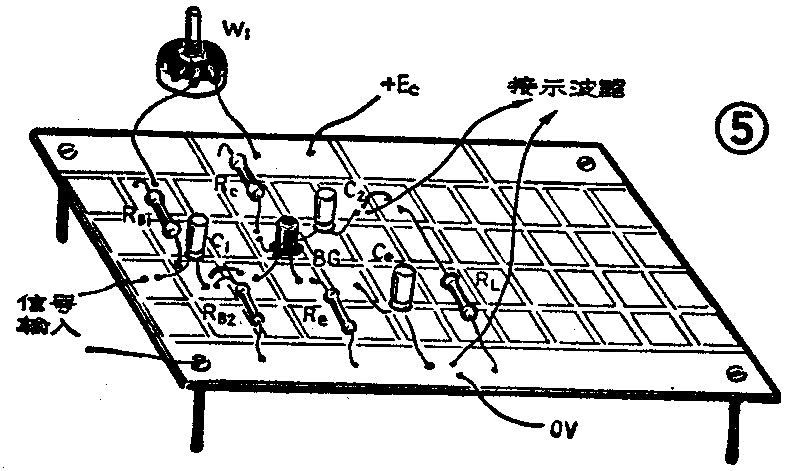

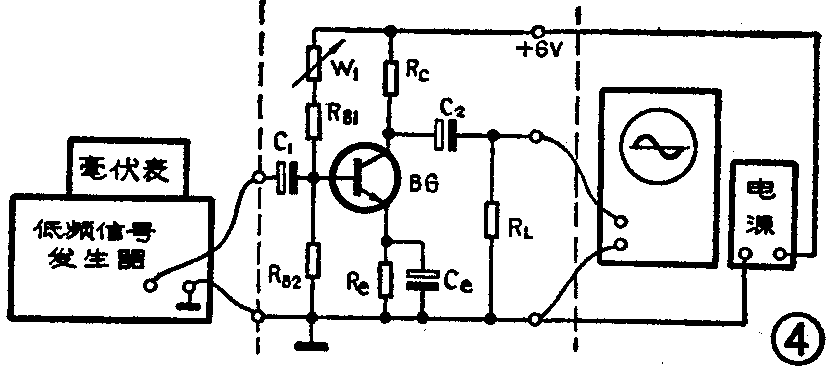

元件需要跨过几个小方块的铜箔时，如果元件的引线不够长，可用单股铜线连接。这种情况在一般电路里并不太多。如果需要从电路板上取出信号或选择测试点时，可用一小段铜线弯成小圆圈。立着焊在铜箔上。取信号时，用夹子夹住小圆圈就可以了。如果夹子直接夹在元件引线上，也是可行的。但要注意防止与其它元件相碰。也可用一段多股软导线，一端焊在实验电路板上，另一端引到电路板外，这样很稳妥。有的元件体积稍大，又不能利用自己的引线直接焊在实验板上。例如可变电容器、电位器等，就可以用软导线引到实验板外。在实验过程中需要更换元器件的次数较多时，可以直接焊在敷铜板这一面，这样更为方便迅速。例如做单管阻容耦合电路的实验。原理图如图④所示。元器件就可以直接焊在铜箔上，如图⑤所示。元件排列时，要注意稀密程度，不要太挤，否则会妨碍测试。

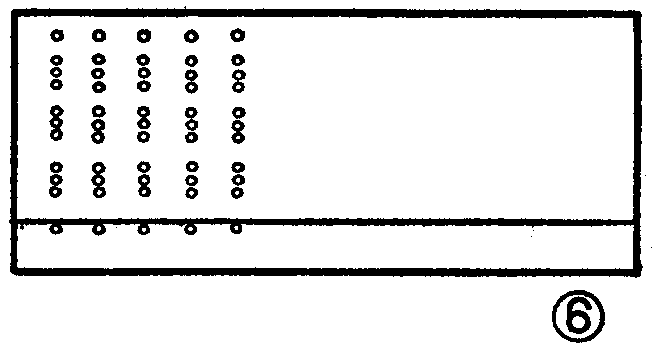

通用实验板除了采用敷铜板制作外，还可以做成铆钉板。利用废旧的电路板，将铜箔用小刀去掉后，按铆钉的大小打上小孔。铆钉用φ1.0×3mm至φ2.0×3mm为宜。太粗了焊锡容易漏下去。排列的方法可以参考图⑥所示。（王昌辉）
