555时基电路是一种应用十分广泛的集成电路，只需要加上少量外围元件，便可以很方便地组成单稳态电路或无稳态电路。本文介绍的高压发生器，便是应用的实例之一。

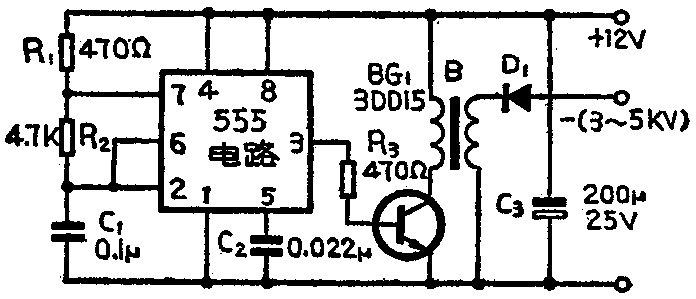

电路图如附图。在这个电路中，555时基电路与R\(_{1}\)、R2、C\(_{1}\)、G2共同组成一个无稳态电路，只要接通电源，便可产生高音频振荡。由于555时基电路的输出阻抗低，电流大，因此可以直接去推动功率放大管BG\(_{1}\)。放大后的振荡电流经变压器升压后，由高压硅堆整流，可以得到数千伏的直流高压。按图中硅堆的接法，产生的是负高压，可用于负离子发生器、静电除尘试验等方面。
本电路对元件的要求不高，555时基电路可以用业余品。大功率晶体管BG\(_{1}\)可以用3DD15、DD03等大功率三极管，只要β＞20，BVCEO＞50V便可以用。D\(_{1}\)选用电视机高压整流用硅堆，要求耐压15千伏以上。变压器B可以利用9～12英寸电视机行输出变压器，高压包不动，低压线圈用φ0.6左右高强度漆包线密绕30圈左右即可。另一更方便的办法是直接利用轻便摩托车上的点火线圈。
本电路产生的直流高压可达3～5千伏，如果用做负离子发生器，其放电电流大小可通过改变两放电板之间的距离来调整。关于放电板的制作方法在本刊和其它科普刊物均有介绍，这里不再赘述。（金维克）
