南华厂组装的14英寸爱华牌EW－B1410C型黑白电视机，机内全部采用日本进口元器件。其行输出变压器为一体化WY1—123—1WCCT型。该行输出变压器很不好买，北方市场尤其如此。我试用国产一体化行输出变压器代替，效果较好。

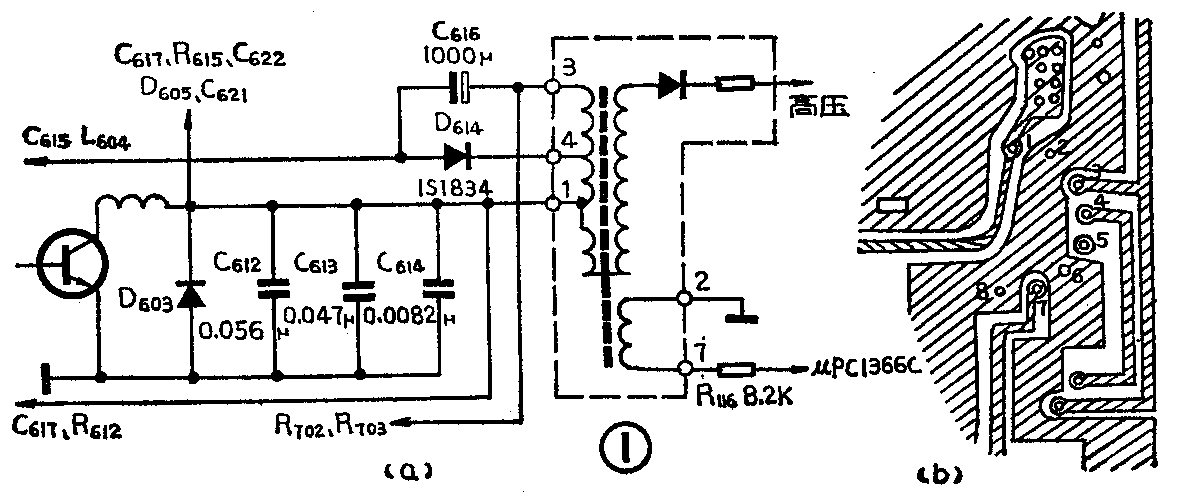

原机行输出变压器原理图及印刷板图见图1（a）、（b）。1脚接行输出管、阻尼管及提供中压。3脚接提升电容并接至稳压电源的取样放大管和复合管的集电极，以提高直流稳压电源的稳定性。2一7脚为键控脉冲输出，至中放AGC电路。高压采用自耦变压型式获得。5脚空置。

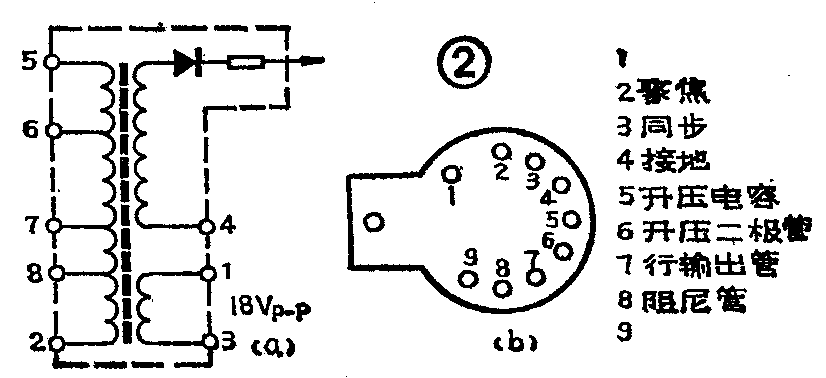

代用的一体化行输出变压器是天津市第一无线电变压器厂的产品，型号为BSH14—N\(_{1}\)F1。其各脚接线及功能见图2（a）、（b）。
代换具体步骤如下：

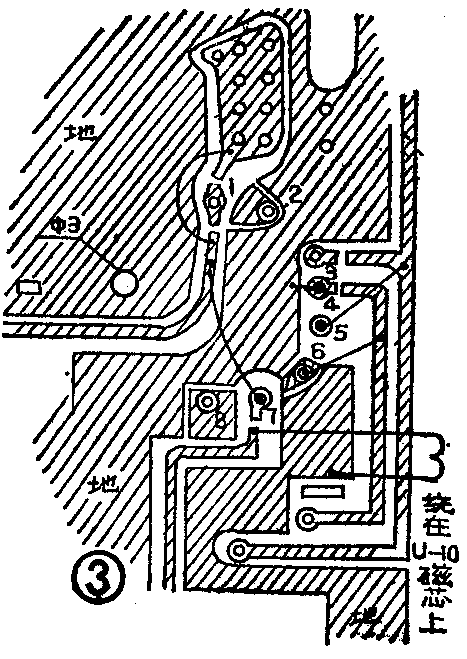

（1）焊下原行输出变压器，用小刀或废锯条按图3将线路板上各脚的印刷线条切断。
（2）新行输出变压器的第9脚无用，将其剪断，余下8只脚的位置与原变压器8只脚的位置正好一致。但固定U—10型磁芯的卡号位置与原变压器卡子位置不符，只需在原孔稍靠里倒打一φ3mm的孔。新变压器的8只脚对准印制板的8个孔，卡子孔的位置即可找出。打完孔将新变压器插入印制板，然后焊牢各脚，固定卡子的脚也与地焊牢。
（3）新变压器的1、2、3、8脚均空置不用；并按图3用塑料导线将4脚接地；5脚接原3脚线路；6脚接原4脚线路、7脚接原1脚线路。
（4）新变压器无键控脉冲输出，因此需用一截塑料导线或漆包线在新变压器的U—10型磁芯上绕2～3匝（国产一体化变压器尚有一半磁芯露在外面），并按图3将一端接地，另一端接原7脚线路。
（5）将逆程电容C\(_{612}\)、C618、C\(_{614}\)取下，换一只0.033μ／160V电容，将线性电容C617取下，换一只2.2μ／160V电容。换过这两个电容后，才能保证行幅不会太宽，行线性较好。
注意几点：
1．由于原行偏转线圈是与原行输出变压器配套的，因此换了国内行输出变压器后，行偏转与新行输出变压器极不匹配，致使行输出管的电流高达1.3A左右，所以还必须更换····国产偏转线圈。
2．新换的偏转线圈中的帧偏转必须是配用于集成电路即OTL输出线路的，否则帧幅将大大压缩，天津第一无线电变压器厂生产的这种偏转线圈型号是N20一90N\(_{4}\)A2，如用其它型号的则必须是配集成电路的方可换用。
按以上要求换好新件后，行输出管集电极电压为25伏左右，集电极电流为650mA左右，并且光栅清晰、稳定。若图象不稳，可将自绕的键控脉冲输出两头对换即可。(王利平)
