安装与调整

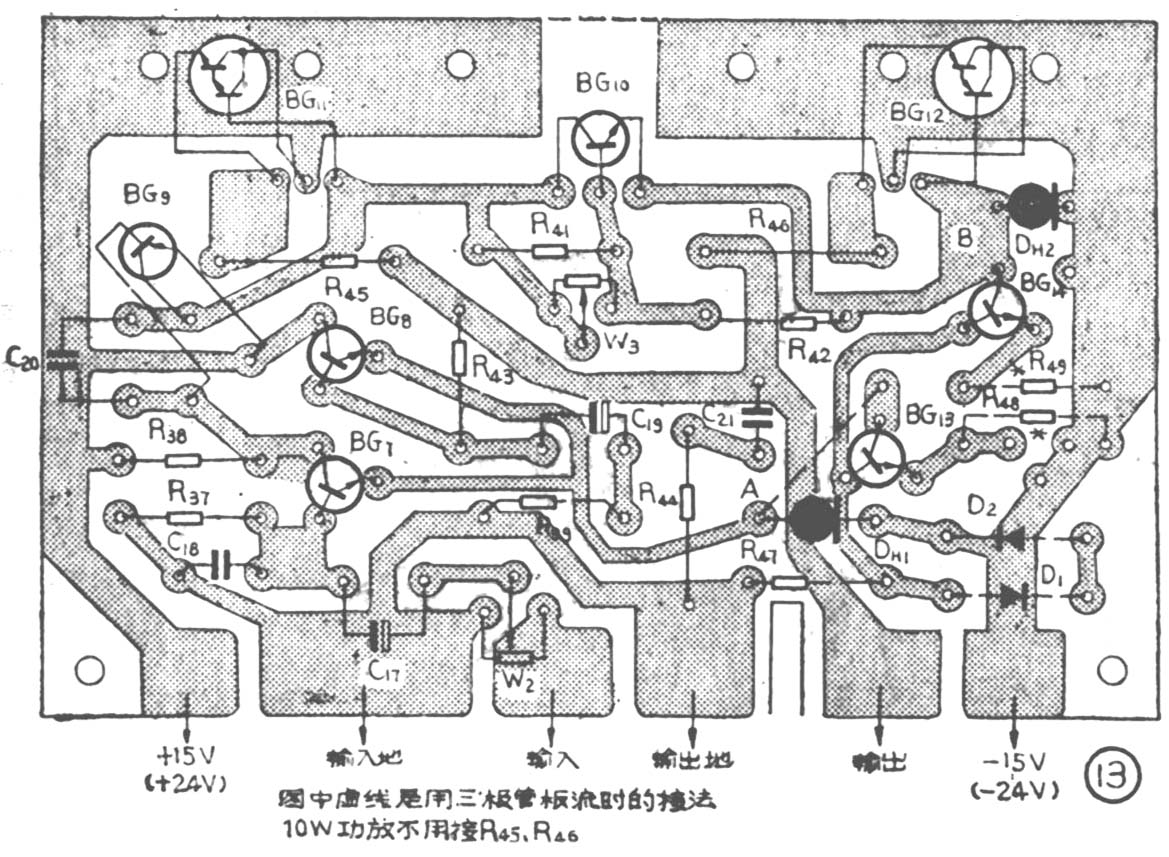

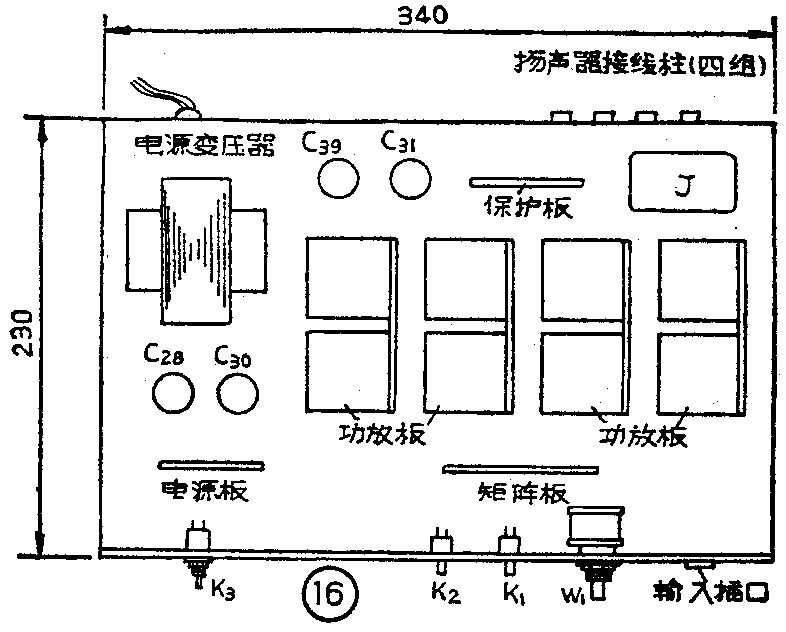

图12、13、14、15分别是本机矩阵、功放、保护和电源部分的印刷电路板安装图。作四声道扩音时，功放板需装制同样的四块。如不考虑扬声器保护，保护板可不装。电源变压器、滤波电容器、继电器等大元件均单独装在底板上，整机布局可参考图16。安装时应注意：（1）从矩阵板接到开关K\(_{2}\)的信号线要用金属屏蔽线；（2）与K1、K\(_{2}\)有关的小元件就近焊在开关上；（3）功放板的输入地和输出地要分开接线，前者与矩阵板地线相连，后者需跟扬声器接线柱和功效电源的中点相接；（4）四只滤波电容器分两组安装， C28、C\(_{3}\)0靠近电源板，C29、C\(_{31}\)装在功放板与扬声器接线柱之间，这种安排可使整流输出的交流成份和功放输出的信号电流都有良好的通路，有利于提高扩音机的稳定性。为了便于装调，各功放电路的大功率晶体管均连同散热器装在印刷电路板上。散热器的型号可选SRZ302、201等，自制时可用1～2毫米的铝片弯成L型代替，每件铝片的面积约需25平方厘米，20瓦机应取大一些。
本机的调试顺序及方法如下：
1．电源部分测量电源变压器次级各绕组的交流电压和电源板各输出点的直流电压，在空载情况下，不稳压电源的输出电压允许比图11的标示值高10～15％。＋21～25伏稳压输出的电压值取决于D\(_{W}\)的实际工作电压，如不在图示范围，可检查DW和BG\(_{17}\)。
2．保护电路接通电源，继电器J应能暂时吸合几秒钟。增大或减小C\(_{24}\)的容量，可延长或缩短这个吸合时间。然后分别在保护电路各输入端与地之间试接2～3伏的直流电压（可取自干电池），此时无论所接电压的极性如何，继电器J应均能吸合。如果希望刚能驱使保护继电器吸合的输入电压再低一些，可减小R50～53的阻值。
3．功放电路，其调试方法限一般OCL电路相同，由于本电路采用了恒流二极管，调试将比较简单。通电前先把W\(_{3}\)旋到阻值最小位置，暂不接扬声器，然后按下述步骤调试：（1）测输出中点的对地直流电压，应在零伏附近（±0.1伏以内），如该电压偏离零伏稍多一些，可调整R58的阻值来解决。但如偏离±0.5伏以上，则是有故障，需检查BG\(_{7}\) BG8。（2）调W\(_{3}\)，使BG11、BG\(_{12}\)的静态工作电流为10毫安左右。（3）如果用BG13、BG\(_{14}\)代替恒流二极管，则它们工作电流可由R48、R\(_{49}\)分别调走。（4）接上扬声器或负载电阻，往功放板送入信号，调W2，使各功放板的增益一致。
4．矩阵及移相电路该电路左、右声道的各晶体管均是直接耦合，其工作点会互相影响。通电后如发现晶体管发射极的直流电压与图4的标示值不符，可调整R\(_{5}\)（左声道）、R6（右声道），到该电压满足要求为止。四声道立体声的现场效果可在试听时加以调整：R\(_{21}\)决定前方的混合系数α，加大R21的阻值，α便减小，前方声象群得到展宽；反之，减小R\(_{21}\)，前方声象群便会压缩；后方的混响效果由R15，R\(_{16}\)、C11、C\(_{12}\)等元件决定，通常只要听感自然，便不必调整。
为了得到较满意的立体声效果，四个音箱的安放位置应如图1所示。各扬声器组与扩音机的连接相位应相同（例如一律负端接地）。四个声道最好采用型号相同的扬声器组，或者起码让前方两个声道及后方两个声道的扬声器型号分别做到一样。如果四个声道的音量不均衡，可调整各声道功放板的W\(_{2}\)来解决。

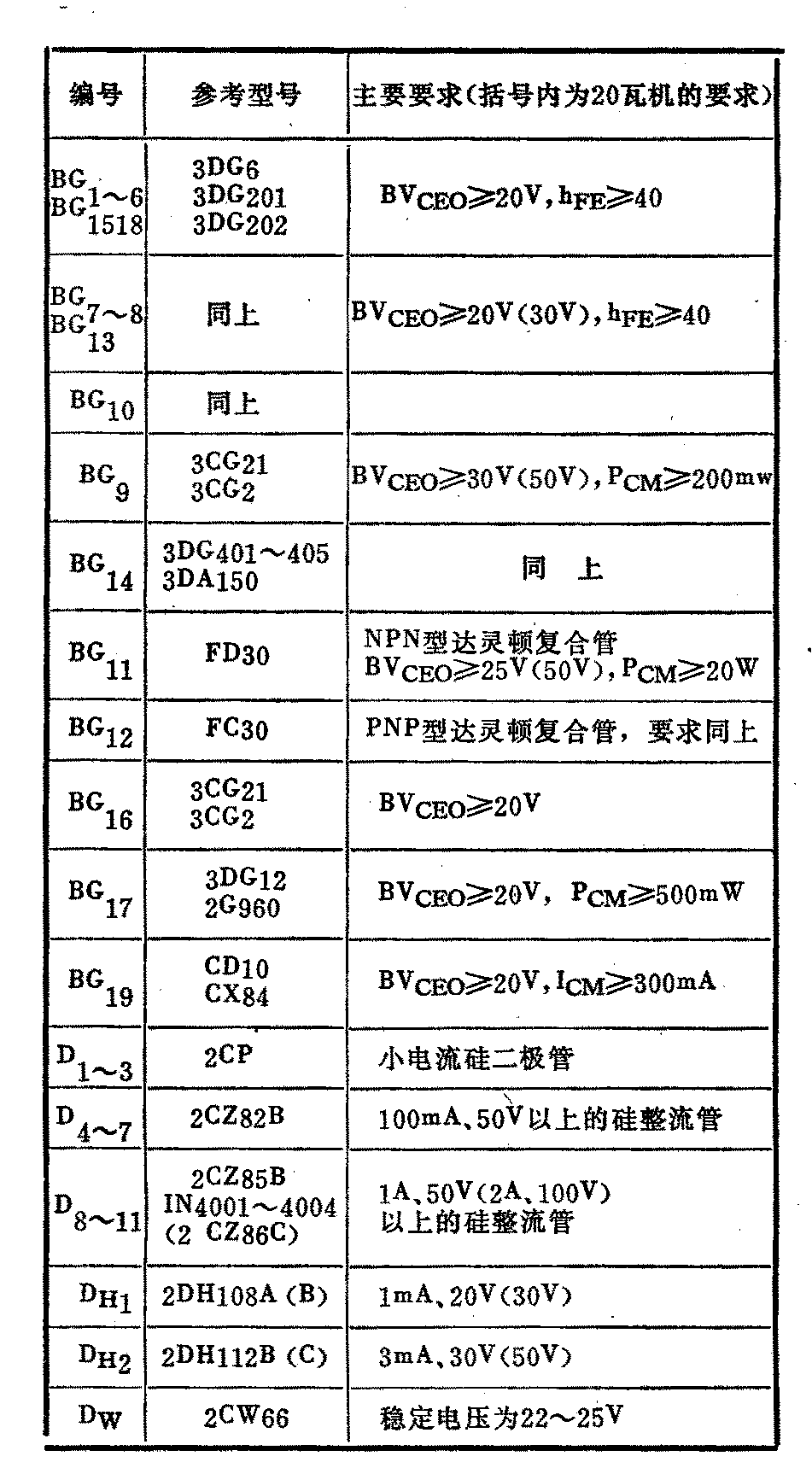

本机对晶体管的要求见附表。如果手头上的恒流二极管电流较小，可以把它们并联使用，并联后的总工作电流为所接各恒流管的电流和。例如把1毫安和2毫安的恒流管各一只并联起来使用，便得到3毫安的工作电流。（李应楷）
