目前，新生产的彩色电视机均采用新式的自会聚彩色显象管，它比旧式的三枪三束或单枪三束式彩色显象管有很多独特的优点，在质量和性能上都有很大的提高。但由于旧式显象管国内不生产，也没有进口备件，因此，在维修早期采用的旧式显象管的电视机时，用目前国内生产的新式自会聚彩色显象管来代换旧显象管是一个急待解决的问题。笔者做了一些实验，得到了一些初步的结果，现举一例介绍一下代换方法：
一、代换前应考虑的问题

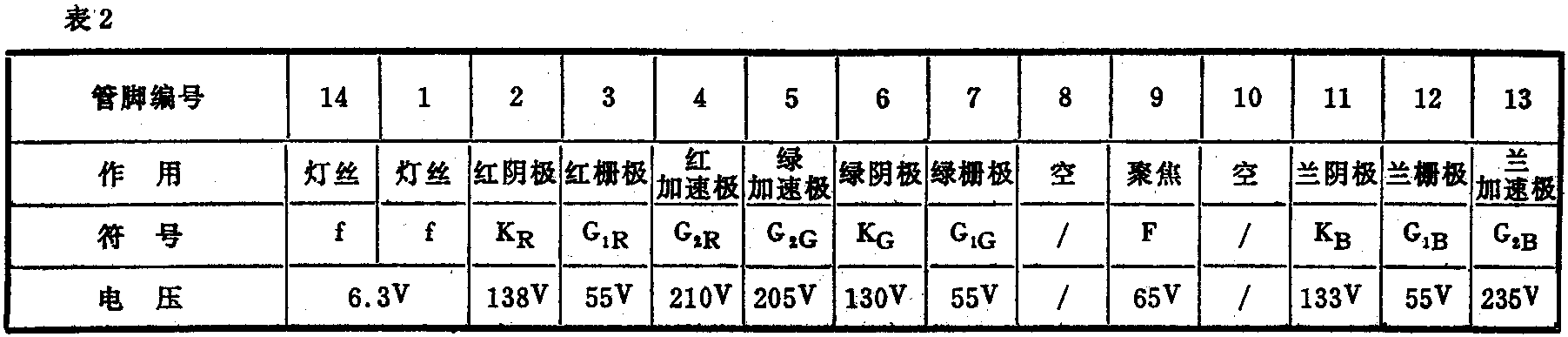

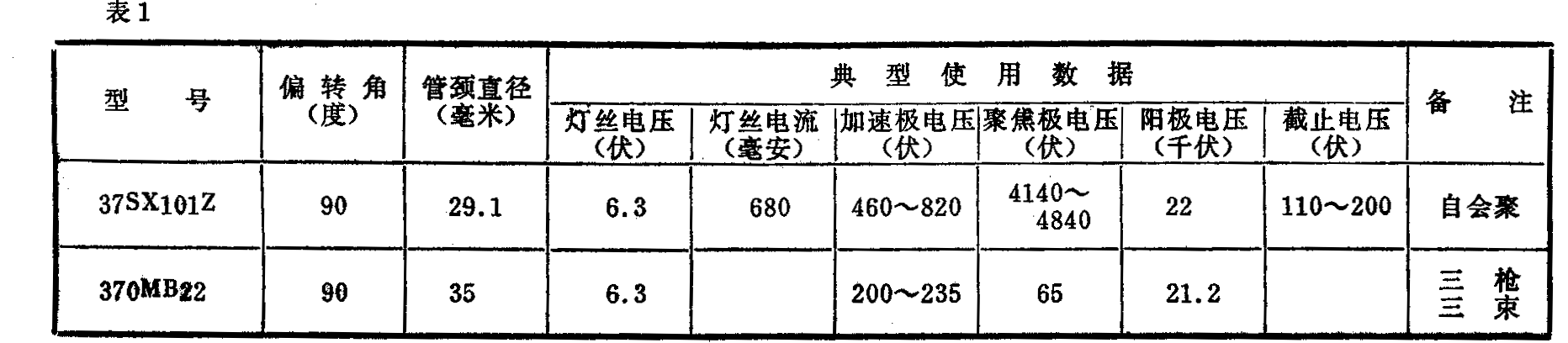

有一台日本产东芝牌14P21型彩色电视机，其显象管370MB22在使用中玻壳漏气，高压对偏转线圈打火，需要更换彩色显象管，现准备用国产14英寸彩色显象管37SX1012来代换。先把这两种彩色显象管进行对比。表1列出了这两种显象管的典型使用参数，表2列出旧彩色显象管在实际使用中的各脚电压，表3列出新彩色显象管在实际使用中的各脚电压，图1和图2表明了两种彩色显象管的管脚位置图，对比以上所列数据，应考虑以下几个问题：
1．看显象管的各脚电压能否满足新显象管的要求:（1）灯丝电路：旧显象管的灯丝电压为6.3V，由表1可知，新显象管的灯丝电压为6.3V,与原显象管的灯丝电压相符，所以灯丝电路不必改动。（2）阴极电路：原显象管②脚红阴极的工作电压是138V，⑥脚绿阴极K\(_{G}\)的工作电压是130V，脚蓝阴极KB的工作电压为133V，新显象管相对应的几个阴极电压K\(_{R}\)、KG、K\(_{B}\)分别是140V、145V和137V。两种显象管的三个阴极工作电压基本相同，所以阴极电路也可以直接使用，不需改动。（3）栅极电路：原显象管③、⑦、为红、绿、蓝三个栅极，在显象管外连接在一起，工作电压为55V,新显象管的栅极是公共的，由⑨脚引出直接接地。代换显象管时，让原来接红、绿、蓝三个栅极的电路线与管座断开空着，把新管座上的第⑨脚接地。（4）加速极电路：原显象管的④、⑤、脚为红、绿、蓝三个加速极，工作电压在205V～235V之间，新显象管的⑩脚为加速极，工作电压为440V。虽然这两个电压相差很多，但是原显象管加速极电压是由D408、D\(_{4}\)09整流出来700V分压后提供的，所以适当改变分压电阻的比例，就可以得到新显象管所需要的加速极电压。（5）聚焦极电路：原显象管的第⑨脚是聚焦极，工作电压为65V，新显象管①脚是聚焦极，工作电压为4.3KV，这两个电压相差太悬殊，而且原电视机上也没有与4.3KV相近的电压来借用，所以必须对原电路进行改动，具体改动方法，后面再作介绍。（6）阳极电压：由表1可知原显象管的阳极电压为21.2KV，新显象管所需要的阳极电压为22KV两个电压很相近，因此可以直接代用。

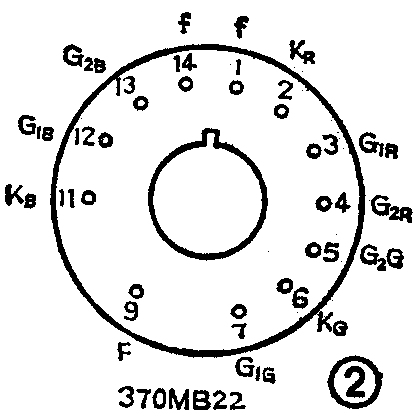

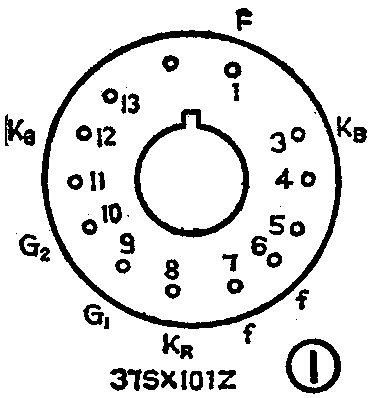

2．看原显象管的管座和尾板电路是否可利用：对比图1和图2可以发现，如果把两个管脚图上的聚焦极F重合，那么新管各管脚K\(_{B}\)、f、f、KR、G\(_{1}\)、G2、K\(_{G}\)的排列方式与旧管上的KB、f、f、K\(_{R}\)、G1R、G\(_{2R}\)、KG各脚排列位置正好能一一对应，这说明两种显象管的管脚顺序及排列方式是相同的，只是电极的多少与管锁的位置不同，再对比两个显象管的实际管座，可以看出，两个显象管的管脚所在圆周直径不同，所以虽然管脚顺序相同，但新显象管仍不能插入旧管座。

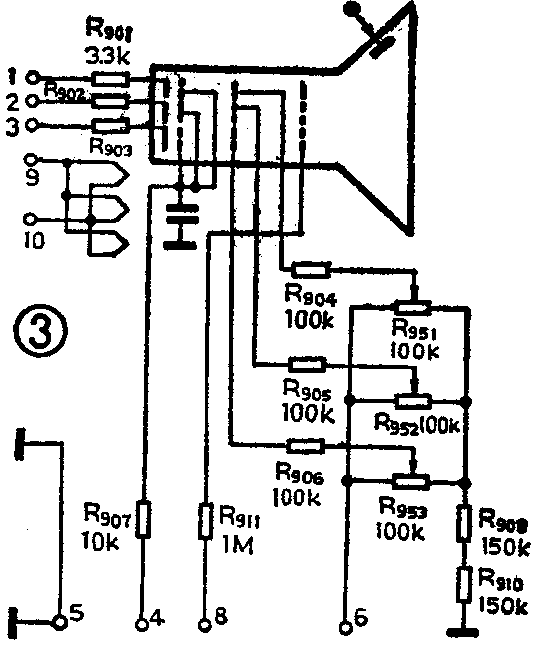

原显象管的尾板电路见图3，从图中可以看出原来的电路基本上都可以利用，其中的阴极电路、加速极电路都可以利用，在代换时，只要更换一个合适的管座就行了，如果一时找不到合适的管座，也可以将电路与管脚直接焊在一起，但是聚焦极电压很高，因此必须把聚焦极与其它极妥善隔离，以防高压打火。
3．看原显象管上的偏转线圈是否可利用：由表1可知，两种显象管的管径不同，另外，新管是自会聚管，其偏转线圈比较特殊，因此原偏转线圈不能利用。
4．看原电视机的行，场扫描电路里否可以与新的偏转线圈匹配：原电视机行、场扫描电路的输出部分如图4所示，牡丹TC483P型彩色电视机用的显象管是国产37SX101Z，参看牡丹TC483P型电视机有关电路，看到：两个电视的场偏转电路都是OTL输出，工作电压也大致相当，行偏转线圈的连接方法也基本相同，行输出级都是110伏，行逆程脉冲的幅度也基本相同，因此，新的行，场偏转线圈可以直接代用。
二、高压实验
根据以上数据及分析，己知新管各电极所需的电压原电视机电路都能提供，只有聚焦极电压相差比较悬殊，原电视机电路无法提供，因此必须对原电路进行加工，先后用以下四种方案进行试验。
1．用原电路上700伏电压的绕组进行七倍整流，设想可以得到4.9KV左右的电压，以满足4.3KV电压的需要。用几种倍压整流电路进行实验，只能得到2KV左右的电压，因此，决定不采用此方案。
2．用原高压绕组，并在原硅柱上再并上一个硅柱直接整流，结果整流出电压为15KV，比所需要的高压要高出10KV左右，如果再用分压，其分压电阻不易解决，因此这个方案也不采用。
3．用21KV高压经电阻分压后取得适当的电压。这样所需要分压电阻阻值很大，若电阻在200MΩ左右，负荷电流约为100μA左右，这时高压由于负荷加重，内阻较大，则21KV高压降为18KV，如果把电阻加到400MΩ左右，高压可回升到20.5KV，但这样大的电阻很难解决，所以也只好作罢。
4．用12英寸黑白电视机的行输出变压器，如果初级送入100V左右的行脉冲，高压整流后可以得到10KV左右的电压，但是原电视机行输出变压器设有100V的绕组，只有原水平会聚用的行逆程脉冲绕组，大约为300V，为了减小脉冲幅度，用两只0.1μF电容串联接入变压器初级电路，次级经磋柱整流后得到13.2KV电压，经过实验，最后用四只0.1μF250V的电容串联或用一个0.022μF600V电容接入初级绕组，从硅柱整流后的电压为6.7KV，然后再用一个聚焦专用电位器进行分压，调整电位器可得到最佳聚焦点，实测聚焦电压为4.2KV。
三、电路的改接过程
1．更换显象管：先把原电视机显象管的管座、管颈上的附件、偏转线圈等依次取下，再取下旧显象管，换上新显象管（偏转线圈和色纯会聚组件是配套的，已在新管上固定好不必拆开开）。
2．改装尾板：把尾板上的旧管座拆下来，把尾板上原管座脚孔稍向内锉一点，以能装入新管座为止，一然后把新管座的①脚与原管座的⑨脚对准位置，装入尾板电路，这样有关各脚基本对准。
3．改按显象管管脚接线：
灯丝电路：把尾板上的①、脚用导线接在新显象座上的⑥、⑦脚，再串入一个2W、0.47Ω电阻，以达到限流的目的。
阴极电路：把原尾板上的②、⑥、脚用导线接至新管座上的⑧、、③脚。
栅极电路：把新管座上的⑨脚用导线直接接地，把原尾板上的R\(_{9}\)07拆下。
加速极电路：把原尾板上的R\(_{951}\)、R953拆下，把700伏电路中的R\(_{446}\)、R448短路，再用导线把尾板上的④脚与新管座的⑩脚相接。
聚焦极电路：将新装的聚焦电位器的中心抽头直接接入新管座的①脚。
阳极高压；把原高压接线直接接在新显象管的第二阳极上。
4．把原机的会聚电路板从机架上拆下来，空出的位置可以安装新增加的黑白12英寸行输出变压器和聚焦电位器。
5．改接行、场偏转电路时应该注意:这时原机的行、场偏转线圈和会聚电路板及L\(_{4}\)01B、P701A已从电路上拆除，代换时，把新的行偏转线圈的两端接在L\(_{4}\)01A的⑤脚和⑧脚上，把新的场偏转线圈接在L401A的①、②脚上。由于取下了L\(_{4}\)01B，结果把120V电源切断了，为了接通电源，需把L401A的④、⑥脚用导线短接。另外，由于取下了P\(_{7}\)01A和会聚电路板，结果把场扫描偏转电路断开了，为了恢复场扫描电路，必须把P701的②、③脚用导线短接。
在进行加电试验的时候，如果发现图象的上下左右位置不对，应及时把行、场偏转线圈的两头对调一下。
四、加电实验
按上述方法更换显象管和改接电路后，再对照原理图检查一遍，看电路连接是否正确，确认无误后，再加电试验。
1．焊开L\(_{4}\)01A插座上的④、⑥脚之间的短路线，使行输出级不能工作。只加灯丝电压，用万用表测量两个灯丝管脚之间的电压同时注意观察灯丝点燃后的亮度是否正常，正常时灯丝电压为6.3V，但是由于新管的灯丝功率小于老管的灯丝功率，所以测出的灯丝电压可能会高于6.3V，如果测得的灯丝电压偏高，可串入一个电阻，使灯丝管脚上的实测电压为6.3V即可。
2．焊上L\(_{4}\)01A④⑥脚的短接线，接通120V电路，使电视机工作，再用万用表检查显象管三个阴极脚上的电压，正常时应约为140V。
3．检查加速极电压，如果聚焦电位器调到最高，仍不够420V，再检查D\(_{4}\)08、D409输出的700V电压是否正常，如果700V电压正常，可把R\(_{445}\)、R446、R\(_{448}\)中的一个或两个电阻短路掉，直到加速极电压正常为止。
4.接好聚焦极和阳极高压帽，先看光栅是否正常，调整亮度旋钮及加速极电压，等亮度正常后，再调聚焦电位器使聚焦为最佳。
5．调整色纯度组件，使色纯度最佳。
6.加方格图象信号，调会聚组件，使光栅中心部位会聚正常后，再调整偏转线圈的前后位置和上下左右的倾斜角度，使四周边沿的会聚最好，反复调整静会聚和动会聚，使方格图象不失真为止。
7．改用彩条信号或单色光栅信号检查色纯度和白平衡等是否正常，一般情况下，这时的彩色是基本正常的，如果彩色正常，则改换工作就全部完成了。(李福祥)
