本人应一些专业户的要求，试制了一个小型报警盒。体积为200mm×120mm×60mm。这种报警盒有三个用处，①盒内装钱时可称为报警钱盒，人手离它50mm时它就发出报警声；②如果将盒上的小钩挂在门锁内侧的手钮上，当门外有人将一只钥匙插入锁孔开门时，小盒便会发出报警尖叫声，戴着手套去撬门插销也一样能报警；③如果将铜片（见图1中的M）挂在门内侧，当有人在门外靠近门时，报警器也发出报警，可起到一个电子门铃的作用。报警盒采用电池供电，携带很方便。
电路工作原理
图1为多用小型报警盒的电路图。铜片M与地之间存在一个分布电容，图中用C\(_{X}\)表示。这个电容与C2及L、BG\(_{1}\)组成电容三点式振荡器，在由CX、C\(_{2}\)、L组成的回路中，从交流通路上来看CX与C\(_{2}\)是串联的，在没有人靠近M时，CX值很小，它与C\(_{2}\)串联后，在CX两端分压较大，而在C\(_{2}\)两端分压较小，CX两端较高的高频电压通过C\(_{1}\)反馈到BG1基极，足以维持三点式振荡器产生振荡。此时R\(_{3}\)上的压降较高，于是BG2导通，BG\(_{3}\)导通，BG3集电极与发射极之间的压降很小，使得由BG\(_{4}\)、BG5组成的音频振荡器不能工作，扬声器不发声。
当有人靠近铜片M时，C\(_{X}\)值增大，CX两端的高频分压变小，通过电容C\(_{1}\)反馈到BG1基极的正反馈电压不足以再维持BG\(_{1}\)产生振荡，BG1停振。这时R\(_{3}\)上的电压降较小，BG2截止，BG\(_{3}\)也截止。R6为BG\(_{4}\)提供一个偏流，使由BG4和BG\(_{5}\)组成的音频振荡器起振。扬声器则发出报警声。
图1中的D\(_{1}\)起温度补偿作用。稳压管DW稳压值为5伏左右，当电池使用10天后，电压可能稍微下降，但由于DW的稳压作用，可保证前两级能正常工作。电容器C5对信号有一定延时作用，当人手离开铜片M时，报警声延长1～2秒才停止。
元件选择及调试
BG\(_{1}\)、BG2选用β≥70的3DG6C型三极管。BG\(_{3}\)、BG4选用β≥50的3CG21型三极管。BG\(_{5}\)采用3DG12型三极管，β≥30即可。DW采用稳压值在5伏左右的2CW12型稳压二极管。D1～D\(_{3}\)都采用2CP11型二极管。扬声器采用8Ω0.25W的小型扬声器。M为200×120mm铜片，在一端焊上一个金属钓。L用φ0.31mm的漆包线在外径为10mm的塑料管上绕18圈制成。C1和C\(_{2}\)最好采用云母电容器。
电路接通后，测量稳压管DW两端电压，应该为5伏左右。W为灵敏度调整电位器，调试方法是：先将电位器W滑动臂调到最上端，这时扬声器不应发声；然后将滑动臂慢慢往下调，当扬声器刚刚发声时，再将W滑动臂稍向上调一下，使声音停止。这时用手去靠近铜片M时扬声器应发声。手离开扬声器时，叫声应停止。灵敏度不要调得太高，在手离M50mm时报警即可。如果灵敏度太高，会使电路不稳定。

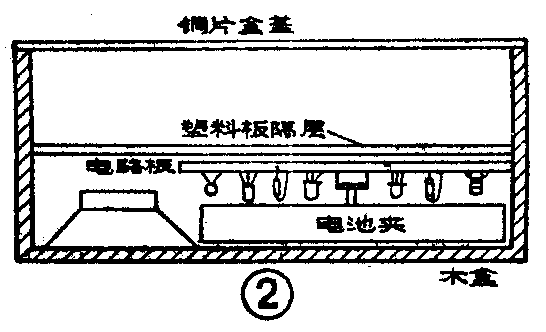

小型报警盒的内部结构如图2所示。扬声器纸盆对着的木板处应开孔。电位器对应的木板位置也应开孔，以备调整灵敏度用。铜片盒盖上焊上一个铜钩就可成为挂钩报警盒。(常光宇)
