解码器电路的检修方法

在收看彩色电视机时，按照个人的爱好，随意调整电视机的亮度、对比度和色饱和度等旋钮可以得到各种不同色调的画面，而不必考虑电视机是否处在正确的工作状态。但是在检修彩色电视机的解码器电路时，特别是需要用示波器观察电路中的各个信号波形是否正常时，就要求电视机有一个比较标准的工作状态，做为观察波形、调整电路的依据。标准工作状态的调整方法如下：

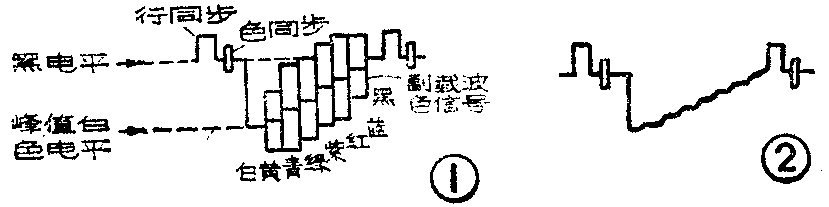

1．调整高频头的微调旋钮的位置：调整高频头的微调，可以调整本振频率，对电视机的彩色信号的影响很大。如果偏差稍大就会出现无彩色或彩色不稳等的故障现象。怎样判断高频微调旋钮的位置是否正确，简单的方法是从荧光屏上的彩色画面来判断。在微调正确时，图象清晰，没有镶边，颜色鲜艳而不失真。比较准确的方法是在检修时，接收彩条信号，用示波器观察视频检波以后的全电视信号，微调正确时的波形如图1所示，波形整齐，方角明显，其中绿色最大电平不应超过黑色电平，而应等于或略小于黑色电平。高频微调旋钮偏离正确位置时，有两种情况：一种情况是本振频率偏低，这时全电视信号中的色度副载波变小或消失，灰度阶梯波出现圆角，如图2所示。另一种情况是本振频率偏高，这时全电视信号中的灰度阶梯信号幅度变小，而副载波的幅度变大，波形的方角处出现过冲尖角，绿色最大电平超过黑色电平，如图3所示。遇到这两种情况，必须重新调整微调旋钮，使视频全电视信号波形如图1所示，这样就使电视处于正确的工作状态。

2．亮度、对比度和色饱和度的统调：在检修时，为了得到正确的彩色信号，要求亮度、对比度和色饱度之间的比例关系必须正确，特别是对比度（亮度信号）和色饱和度（色度信号）之间的关系要正确。下面具体介绍统调的方法，在统调时，最好用彩条信号，一般有两种方法：

方法一：①关断绿电子束信号，使显象管的绿电子束截止（一般把电路板至显象管尾板之间的连接线从插头上取下来即可）。②略调场同步电位器，使场消隐信号（两幅画面之间的黑色横带）停留在荧光屏的中间部位。③将色饱和度调至最小位置。④调整对比度旋钮，使荧光屏上的八个灰度条层次分明。⑤适当开大亮度电位器，使场消隐信号呈暗灰色。⑥调色饱和度旋钮，加大彩色，使绿色条位置上的灰色（因为绿电子来截止时，绿色条位置为灰色）与场消隐信号的暗灰色一致。⑦再把亮度旋钮调暗些，使场消隐信号和绿色条位置上的灰色刚好为黑色。⑧恢复绿电子束正常工作，再调整场同步电位器，使消隐信号到正常位置（荧光屏外）。这样就完成了三者之间的统调，这种方法比较准确，对于自会聚显象管和不是自会聚显象管都适用。

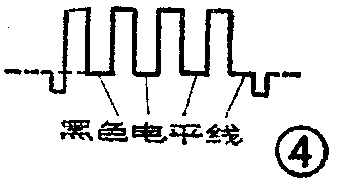

方法二：①用示波器观察显象管阴极的基色信号R、G、B中的任一个信号，一般观察B基色信号比较好。②接好示波器后，把色饱和度减至最小，使彩条信号不带颜色。③调整对比度旋钮，使黑色条位置的亮度由灰到黑，调到刚刚黑色为止。④逐渐加大色饱和度电位器，观察示波器上的蓝基色信号的波形，使每一行时间中的黑色电平线近似在一条直线上，如图4所示。如果四段黑色电平线不在一条直线上，就要重新调整对比度和亮度，但要保持八个条层次分明和黑色条刚好为黑色。如果按照上述方法不能达到统调，则可能是亮度通道或色度通道的增益不足或发生了其它故障。

在上述两种统调方法中，第一种方法比较繁琐，但是由于每一步骤比较严格，所以统调的结果是精确的。而第二种方法最大的优点是步骤简便，统调时方便，容易掌握，但统调的结果不如第一种方法精确，而且这种方法只限于自会聚显象管的彩色电视机的统调。

1．测直流电压：测直流电压主要是测量电路中各晶体管各个管脚对地的直流电压以及各集成块各个引出脚对地的直流电压，对电路进行初步判断。

2．测直流电阻：当测量直流电压或观察波形发现不正常的部位时，就需要对不正常的部位作进一步检查，主要是测量一下各晶体管或集成电路各脚对地的正反向阻值，通过这些阻值的变化，就能较快地判断出晶体管、集成电路及电路中的直流元件是否正常。

在《怎样观察和分析解码器电路》一文中介绍了解码器电路常见方框图和电路中各关键部位的正常信号波形。在用示波器进行检查时，可以按照三个电路系统，对电路进行逐级地检查和波形比较。例如：用示波器观察色度带通电路，输入的全电视信号波形正常，而输出的波形如图5所示。输出的正常波形应该象图6所示的那样，与正常波形比较，发现检测的波形上下两部分不对称，这说明色度带通放大电路发生了故障，可能是电路的工作点发生了偏移，使信号的下边被限幅掉。下一步要检查影响带通放大级工作点的ACC和ACK电路，以及带通放大级的级间耦合电容是否漏电，电路的直流供电是否正常，晶体管和集成块是否损坏等。

在解码器电路中均设计了消色器（ACK）电路，其作用是在彩色信号较弱的情况下，自动关断色信号放大电路，避免发生彩色不稳定现象。ACK电路一般由PAL识别信号（7.8KHz）来控制，而7.8KHz信号是由色同步信号和副载波信号经鉴相器比较后产生的，它要经过7.8KHz选频和放大电路才能使用。因此，这些电路中任何一部分电路发生故障都会使ACK电路动作，关断色信号放大器，出现无彩色的故障。

为了便于检查故障，在检修时常常需要把消色器跨接，使它失去作用，这样彩色信号就能顺利通过色信号放大电路，如果检查其它电路都无故障，最后再检查消色器电路。

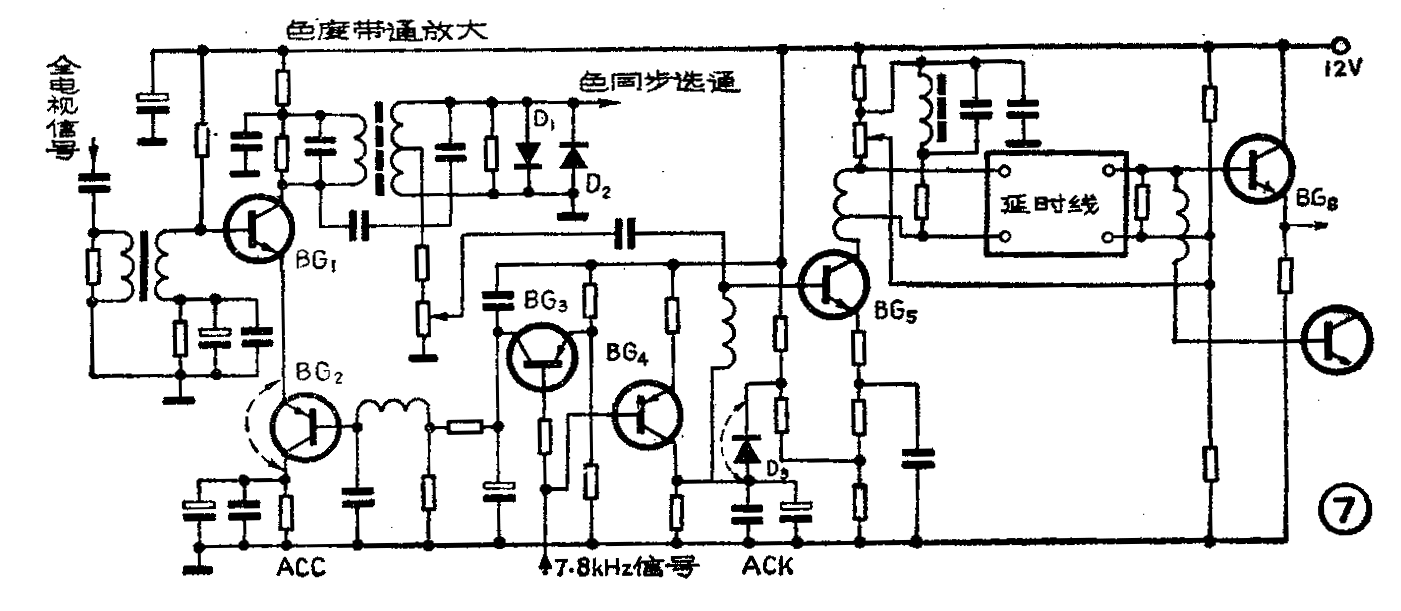

跨接消色器的方法要根据具体的解码电路来考虑，其目的是使色信号放大级能正常的工作。在分立元件解码器电路中，要设法给色信号放大电路加上正常的偏置和工作电压。例如：金星牌C47—112型彩色电视机，解码器电路中的有关消色部分电路如图7所示，在跨接消色器时，用导线把二极管D\(_{3}\)的正负极短接在一起即可。在集成电路电视机中，由于消色器电路在集成块内部，难以跨接，这时可在外部电路上想办法，使消色器停止工作，例如：TA7193解码器集成块，在脚对地并接一只100KΩ左右的电阻，就能跨接消色器。

ACC电路的作用，就是使色度放大输出的信号稳定。当色度信号发生强弱变化时，通过ACC的控制作用，使输出的信号保持不变。如果ACC电路发生故障，就会使色度信号放大器的增益变高或变低，甚至完全截止。所以当色信号不能通过ACC电路时，就要考虑把ACC电路的控制作用暂时取消，使色信号顺利通过，等解码器其它电路的故障排除之后，再检查ACC电路，如果ACC电路不能正常工作，再检修ACC电路的故障。取消ACC电路控制作用的方法也要根据具体电路来确定。例如：金星牌C47—112型电视机的解码器电路（参看图7），只需用导线短接BG\(_{2}\)的E、C极，就可以取消ACC的控制作用。

当色度带通放大器不能正常工作，而且测量直流电压和电阻都不能发现问题时，应该用扫频仪检查调谐电路的通频带和调谐频率，一般来说，通频带以4.43MHz为中心，带宽为±1.3MHz，实际上有±1MHz也可以。在使用扫频仪时，由于输入的信号不是全电视信号，所以PAL识别信号（7.8KHz）就产生不出来，这时ACC和ACK电路都不能正常工作，需要跨接消色器和取消ACC的控制作用。再有一种方法是不经过放大电路，只测试调谐电路，但要注意测试仪器与被测电路的隔离。仪器与电路的具体接线方法，以后结合具体电路再做具体介绍。

检查7.8KHz的选频电路的工作频率一般用示波器，具体方法：调整线圈磁芯，在示波器上观察波形，当波形幅度最大时，把波形与行频进行比较，在两个行频周期内，有一个7.8KHz的周期波形，则频率就完全正确。(李福祥)
