近年来国产盒式录音机有了较大发展,不仅方便群众进行文娱欣赏而且为学习外语等课程提供了良好的手段。但是我国在校学生经济条件较差,因此专供学生学习使用的盒式录音机除要求其可靠性好,轻便,价格低廉外,还要考虑扩大磁带的信息储存量,以减少磁带用量,减轻学生的经济负担。以下两点建议供录音机生产厂考虑:

1.适合在校学生学习用的盒式录音机主要是录、放语言节目,对频响指标要求不高,因此除采用正常带速(4.76cm/s)外,可否再增加一档2.4cm/s的带速。

图1
图1 🔍原图 (568×438)

目前大部分小型机总的驱动电机其电子稳速电路都是外附的,因此改变电机转速较为容易。北京无线电厂生产的牡丹牌MB204型双速卧式收录机已经采用图1所示稳速电路,实现了两种带速。带速降低一倍,磁带上储存的信息量扩大了一倍,一盒磁带可以当作两盒使用。节约了购买磁带的开支。但带速不宜再降低了,当带速降到1.2cm/s时,不但频响指标更差,而且卷带力矩下降,抖晃率增大,阻力稍大的磁带会停止运行。整机厂作为正规产品应设计成4.76cm/s和2.4cm/s两速为好。

图2
图2 🔍原图 (494×442)
图3
图3 🔍原图 (924×373)

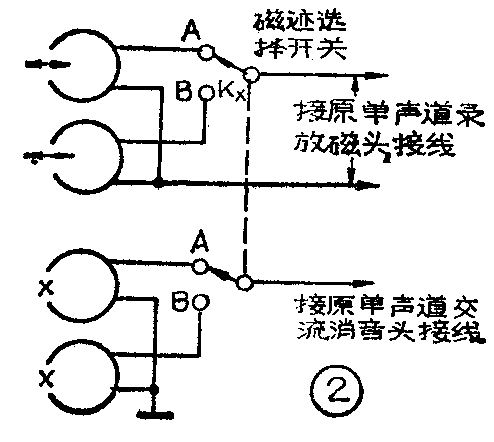

2.将单声道录放磁头和消音磁头均换成双道四迹磁头,并增设磁迹选择开关(见图2)。录音时磁迹选择开关置于A,信号先录在第1迹(图3),然后将磁带盒翻过来录第4磁迹,录完第4迹再翻面,同时将磁迹选择开关拨到位置B录第2迹,最后翻过磁带录第3迹。这样磁带的信息储存量也增加了一倍。

图4
图4 🔍原图 (1176×634)
图5
图5 🔍原图 (1170×614)

据笔者了解目前国内尚没有直流双道四迹消音头,但浙江省宁波市无线电五厂生产的双道四迹交流消音磁头是完全适用的。将普及机由直流偏磁直流抹音改为交流偏磁交流抹音成本约增加10%,但是机器性能提高了,而且可以大量节约磁带,对在校学生有很大吸引力。附表列出了宁波无线电五厂生产的双道四迹消音磁头主要参数,图4为外形尺寸,供读者参考。(荣寿孙)
