资料说明

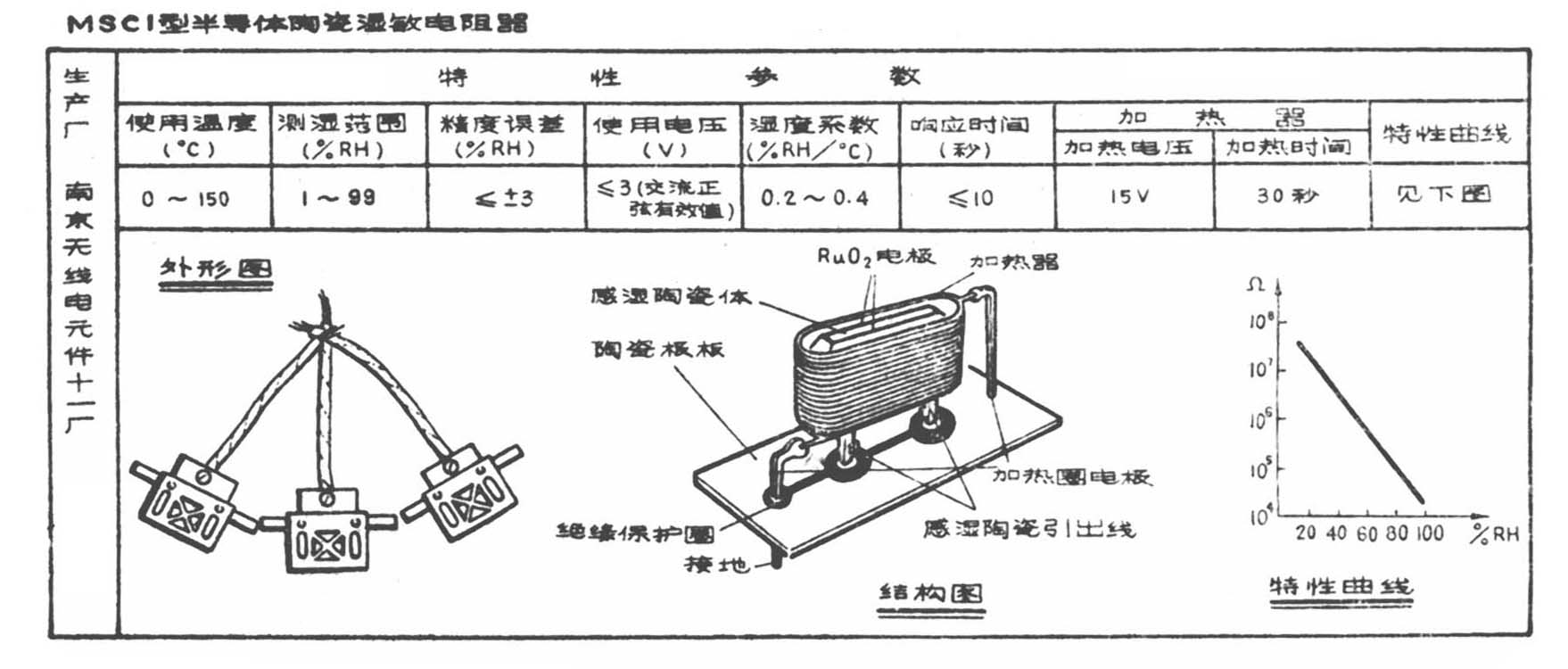

MSC1型湿敏电阻器
MSC1型半导体陶瓷湿敏电阻器采用MgCr\(_{2}\)O4系半导体陶瓷精制而成。它可在高达150℃的环境中使用，测湿范围宽，具有再生复活机能和使用寿命长的优点。除此之外还有如下特点：
1．体积小，灵敏度高：此湿敏电阻器作积为2×2～6×12（平方毫米），厚度为0.25～5毫米。相对湿度从1％RH到100％RH变化时，其阻值可在6×10\(^{6}\)Ω～104Ω范围内变化，灵敏度较高。
2.响应速度快：相对湿度从1％RH变到50％RH（吸湿）或从85％RH变到30％RH，其响应速度不超过10秒，若相对湿度变化10％RH，在数秒钟内就可以反映出来。
3．湿敏特性优良：在相对湿度40％RH以上，其湿敏特性曲线具有良好的线性度，适合作数字式湿度测控仪的敏感头。
4．性能稳定可靠：由于采用加热清洗的再生法，几乎克服了以往难以解决的由时效变化和油蒸气附着而产生的劣化问题。由于采用多孔质结构的RuO\(_{2}\)电极，它既有良好的附着力，又不影响吸湿和脱湿的平衡时间；另外，由于在陶瓷基座上采用带绝缘子的保护环，可防止漏电。这些措施都使可靠性得以提高。
MSC1型半导体陶瓷湿敏电阻广泛应用于轻纺、食品、制药、造纸等工业系统，以及在农业、气象、仓库保管等部门中作湿度测量和湿度控制用。（朱赤红供稿）

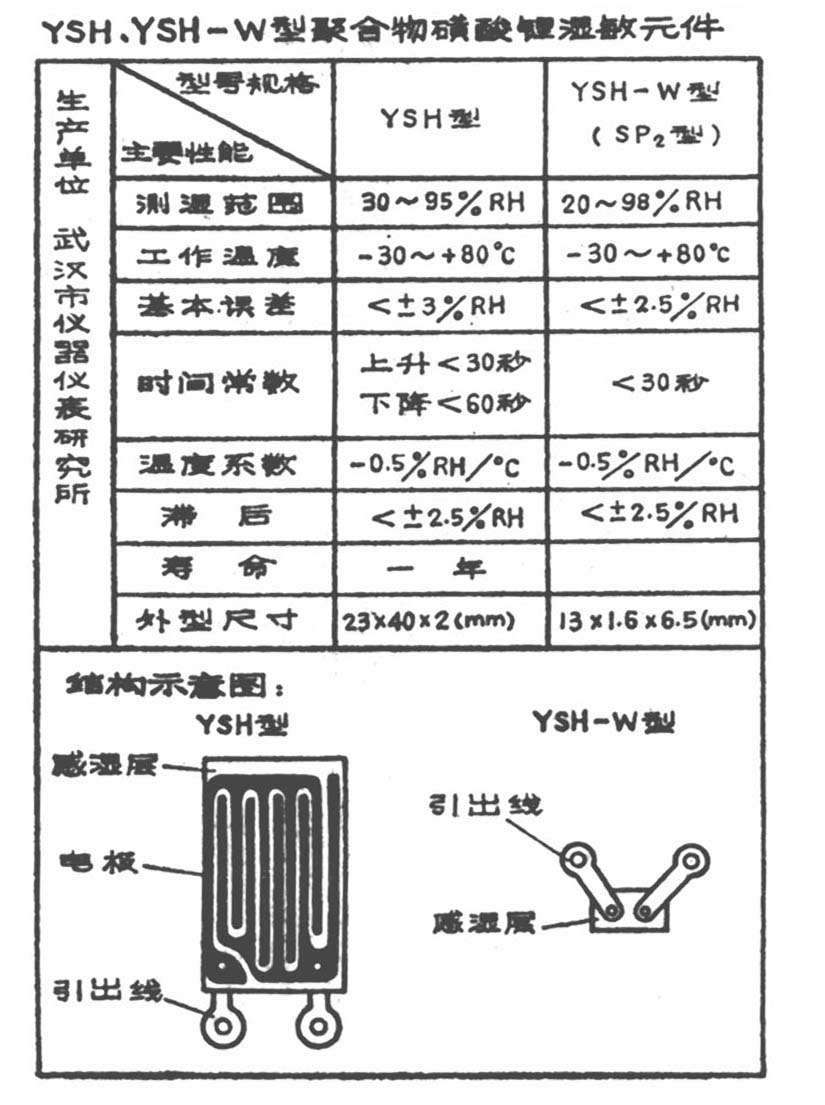

YSH、YSH—W型湿敏元件
1．聚合物磺酸锂湿敏元件属于离子交换型电阻式湿敏元件。
2．该元件的基体进行磺化处理后，引入磺酸基团（-SO\(_{3}\)\(^{-}\)H+）形成具有共价键结合的磺化聚苯乙烯亲水层。为了提高湿敏元件的感湿特性，通过离子交换使（Li\(^{+}\)）锂离子置换出磺酸基团（-SO3-H\(^{+}\)）中的（H+）氢离子，形成磺酸锂感湿层。由于该元件的感湿层与基体是一体化结构，因此感湿层结合非常牢固，不会发生脱落现象。
3．元件的感湿范围较大。并且，抗水蚀、抗污染能力强，使用时元件表面结露或水浸，能自动恢复其性能；即使受到海洋盐分、城市灰尘、烟雾的污染，也可以用去离子水或蒸馏水进行清洗。
4.在规定的使用条件下，元件的长期稳定性能较好。一年左右性能基本不变存放三到四年经校验后仍可使用。元件在不使用时，可放置在盛有硅胶的容器中保存。
5．此湿敏元件在工作时所需电源为交流电源，频率可在50Hz～1KHz范围内选择。通过的电流以不超过1毫安为宜。不能用直流电源作为元件的电源。因为采用直流时会有极化现象。
6．此湿敏元件应用领域十分广泛。特别适用于空调、贮藏设备中以及在高山、海洋和工业生产（如食品、制烟、纺织）等环境中检测湿度尤为理想。（王一平供稿）
