电烙铁的种类与选用

电烙铁是做电子技术实验必备的工具。现向初学者介绍有关知识。

常用电烙铁有外热式、内热式、速热式三种，它们的外形分别见图1（a）（b）（c）。

外热式电烙铁所用的电阻丝一般都比较粗，而且每圈之间留有较宽的间隙，层间用云母片隔开，最外层也有云母片裹紧并用铁丝缠牢，因此这种烙铁芯较牢固。另外，这种烙铁的烙铁头是插在电阻丝里边的，所以烙铁头加热较缓和，烙铁头不会因长期过热而被“烧死”（“烧死”是指烙铁头氧化变黑），这样烙铁头使用时间较长。但这种烙铁的缺点是烙铁芯外层的电阻丝发出的热量大部分散发到空间，因此，这种烙铁加热效率低，烙铁头热得慢，一般加热到能熔化焊锡的温度约需六、七分钟。此外，外热式电烙铁体积大，焊接机器内小角落的零件很不方便。

内热式电烙铁的烙铁头在烙铁芯外边、烙铁芯是用电阻丝绕在细瓷管上的。因此这种电烙铁热得快，加热效率高，加热到溶化焊锡的温度只需3分钟左右。这种电烙铁体积小使用灵巧。但它的缺点是烙铁头受热高，容易“烧死”。另外这种烙铁怕摔、烙铁芯易断。

速热式电烙铁最大的特点是热得快，加热到能溶化焊锡的温度只需十几秒钟，另外这种电烙铁不焊接时不通电，所以相对其它两种电烙铁要省电。但它的缺点是不宜连续使用，否则易损坏。

常用电烙铁的功率有20瓦、25瓦、45瓦、75瓦、100瓦等。同一种类型的电烙铁瓦数越大其体积也越大。另外只要测一下电烙铁的电阻就可以知道其瓦数大小。20瓦的电阻约2.4千欧，25瓦的接近2千欧，45瓦的约1.1千欧，75瓦的稍大于0.6千欧，100瓦的约0.5千欧。

初学者一般做的实验作品主要是采用晶体管或集成电路的作品，选用电烙铁以选用20瓦内热式电烙铁为好，这种电烙铁体积小巧，热得快，更换烙铁头和芯都很方便。如果有条件的话可再准备一把100瓦的电烙铁，用来焊接大的金属元件。

使用电烙铁一定要注意安全。使用前应该用万用表测一下电烙铁插头两端的电阻，正常值如上边所述各种阻值。另外，还要测一下插销头和电烙铁金属外壳之间的电阻，此值应接近无穷大，最少在几兆欧以上，否则说明电烙铁有故障，应检修好后再使用。

一把新烙铁在使用时应先在烙铁头上镀上一层焊锡。方法是用钢挫把烙铁头端部约一厘米宽的地方锉亮（露出原来铜的光泽），接上电源，在温度渐渐升高时，用烙铁头蘸上一点松香，等烙铁再加热一小段时间，就用烙铁去蘸焊锡，如果烙铁头已能将焊锡熔化，烙铁头就很容易地镀上了一层焊锡了。如果烙铁头还不能将焊锡熔化可再加热一小段时间。

烙铁头镀上焊锡后即可保护烙铁头不被氧化，又可使烙铁头传热快，这样便可焊接。

电烙铁使用日久后，烙铁头就会被“烧死”，而且烙铁头表面也会坑凹不平，这时要用钢锉把烙铁头表面锉平，锉亮，并锉成象新烙铁头那样的斜面，如图1（b），再按上述方法镀上一层锡。

焊接时使用的焊剂最好用松香水（松香溶在酒精中）或块状松香，因为松香对所焊元器件无腐蚀作用。只有在焊接面较大或不易镀上锡的一些晶体管管脚上才能使用焊油（焊锡膏）而且焊完后要把多余的焊油擦干净。因为焊油腐蚀性强。

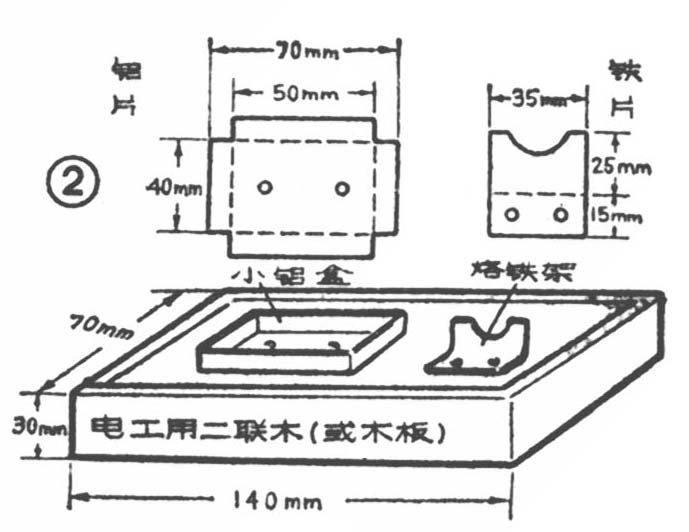

使用电烙铁时应配制一个烙铁盘，如图2所示。所用的焊锡和松香可放在一个小铝盒内（其它金属盒也可代用，但最好是不易粘锡的）。

如果电烙铁在使用一段时间后通电不热了，应进行如下的检查：先检查插销头两端看看是否有电阻值，如电阻值无穷大就要拧开电烙铁胶木把，检查电烙铁芯着通不通，如果通（即符合烙铁芯的正常阻值），就说明烙铁芯是好的，问题出在电源线和插销头有忽通忽断的地方。如果烙铁芯不通。则应更换。(武宫)
