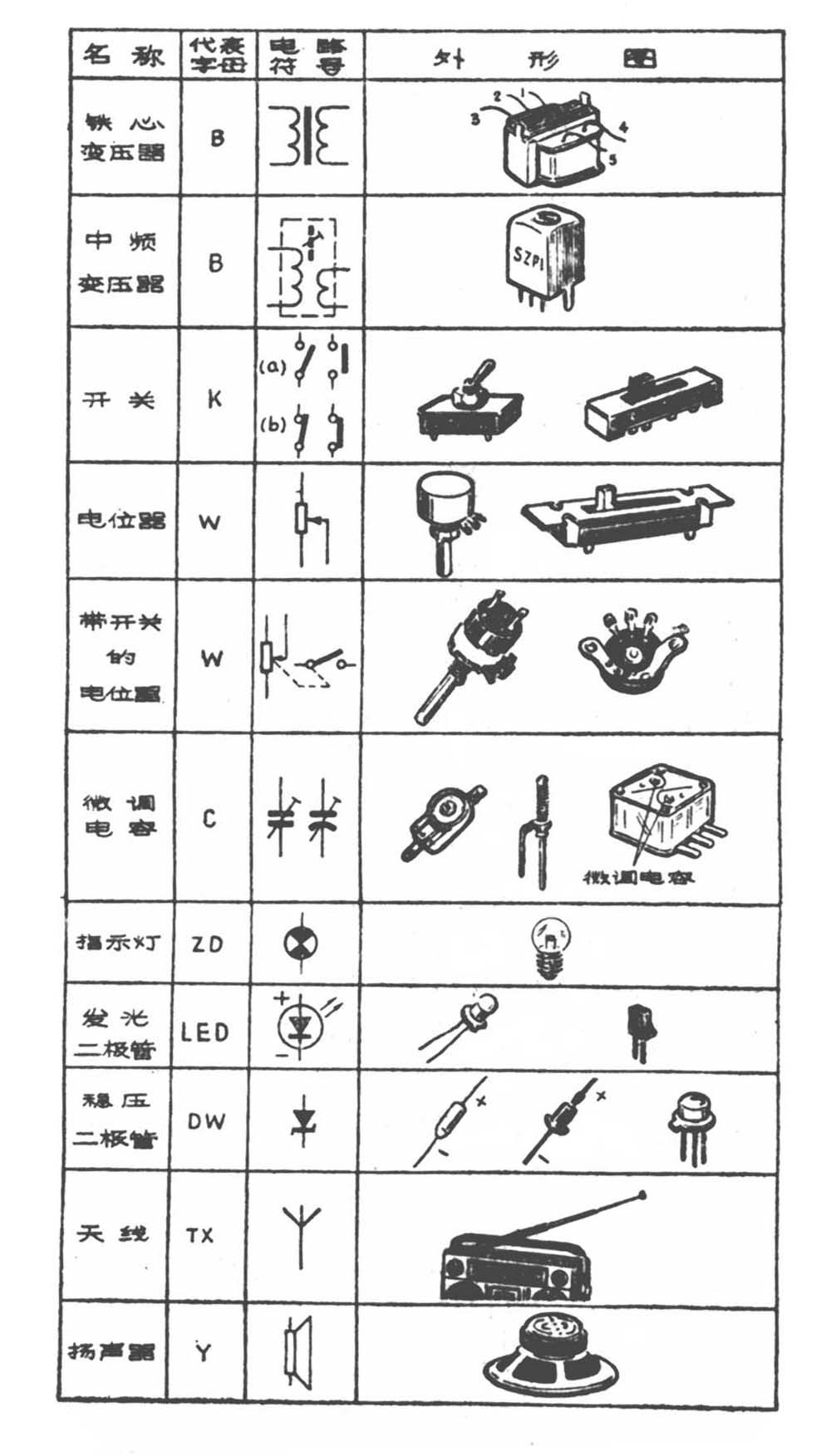

上期向初学者介绍了十几种符号，这次继续介绍表中所画的几种符号。这些符号是电子电路中最常见的，必须牢记，并应会默写。
（一）铁心变压器符号：晶体管收音机中输入、输出变压器大都采用铁心变压器，它用附表中符号表示。符号中间的实心黑线就表示铁心，实线两边的线圈分别表示变压器的初级线圈和次级线圈。
（二）中频变压器符号：超外差收音机中的中频变压器和振荡线圈是带铁氧体磁心的变压器，它们用附表所示的符号表示。其中虚线长方框表示变压器外边的小铁壳，叫屏蔽罩。虚线框上边的几段虚线与箭头表示变压器线圈内的可调磁心。
（三）开关符号：此符号表示单刀单掷开关。（a）图表示此开关断开；（b）图表示开关闭合。
（四）电位器的符号：电位器的种类较多，常见的有旋转式和直滑式等多种。尽管这些电位器外形不一样，体积有大有小，但都用附表中符号表示，并在符号旁边标上字母W。符号中长方块表示电阻体，两边的短线表示电阻体的引出爆片，符号中的箭头代表电阻体上的滑动接点。箭头并表示阻值可以变动。
如果电位器带有开关，它的符号中就要加上开关的符号，如附表所示。符号图中的虚线责示开关与电位器是由同一个轴控制，只有当开关接通后，才能调节电位器的阻值。要注意在实际电路图中，开关不一定画在电位器旁边。
（五）微调电容器符号：在简易收音机或超外差式收音机中有时要用到微调电容器。不论是有机薄膜介质的，还是瓷介质微调电容器，它们在电路中均用附表所示符号表示。符号中有平箭头一端的引线表示电容的定片引线，箭尾一端引线表示动片引线。平箭头本身表示此电容器的电容量可在较小的范围内变动。
（六）指示灯符号：指示灯的外形有多种，但凡是用普通小灯泡做指示灯，都用附表所示符号，并在符号旁边标上字母ZD。
（七）发光二极管符号：常用小电流发光二极管外形有多种，发光颜色不一样，但在电路中均用附表所示符号表示，并在符号旁边写上字母LED。此符号中两个箭头朝外指，表示发光。
（八）稳压二极管符号：只要是稳压管，不管功率大小、体积大小，均用附表所示符号表示。稳压管引线有正、负极之分，因此在符号上也要反映出来，符号中有三角形那边引线为正极引线；有折线那端引线为负极引线。
（九）天线符号：带短波的收音机需用拉杆天线，有些简单收音机需用室外天线，不论什么样的天线，均用附表所示符号表示。并在旁边标上TX。
（十）扬声器符号：扬声器简称喇叭，它的基本符号如附图所示。在符号旁边标上字母Y。扬声器功率大小和规格品种等在符号上反映不出来，要看文字说明才能知道。 （贺雪）
