1．用硅三极管组成的放大电路如图1、图2所示。两只管子都工作在放大区，你能说明当电源电压变化时，哪个电路稳定些？当环境温度变化时，又是哪个电路稳定些？
2.由三端集成稳压器W7824组成的稳压电路如图4（a）所示。其输出端接有容量为100μF的电容，想想看该电路的工作可靠吗？
想想看答案
1．不管是电源电压变化还是温度变化，都是图1所示电路稳定些。

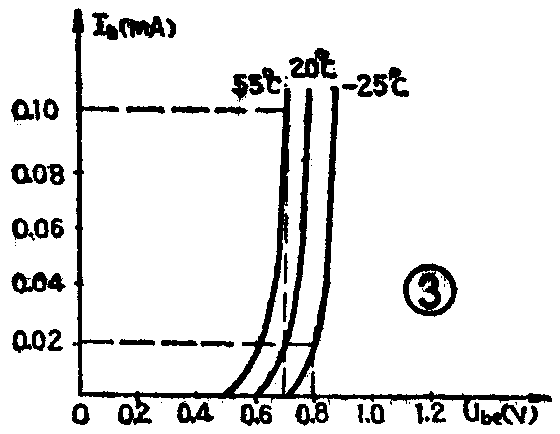

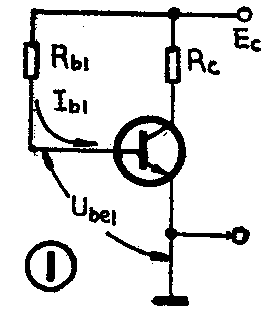

当环境温度不变电源电压变化时，在图1所示电路中，I\(_{b1}\)＝（Ec－U\(_{be}\)）/Rb1≈E\(_{c}\)/Rb1。即I\(_{b1}\)随Ec呈线性变化，基本上稳定。在图2所示电路中U\(_{b2}\)=R＇b2·E\(_{c}\)/（Rb2+R＇\(_{b2}\)），而是Ub2基本上随E\(_{c}\)呈线性变化。由图3可见NPN硅三极管的输入特性曲线很陡，即Ube较小的变化都会引起I\(_{b}\)较大的变化。又因在图2电路中只要三极管不是处在截止状态，就有Ube2=U\(_{b2}\)，故当Ub2随E\(_{c}\)变化有较小的变化时，就会引起Ib2较大的变化。放电源电压变化时，图2电路不如图1电路稳定。
当电源电压不变环境温度变化时，如果保持I\(_{b}\)不变，三极管的Ube也会变化，U\(_{be}\)的温度系数一般约为-2.2mV/℃。在图1所示电路中，由于Ec》ΔU\(_{be1}\)（ΔUbe1是因温度变化而引起的U\(_{be}\)的变化量），由Ib1=（E\(_{c}\)－Ube1）/R\(_{b1}\)可见Ib1基本不受U\(_{be1}\)变化的影响，也就是说Ib1基本不受温度变化的影响，电路比较稳定。在图2所示电路中，当电源电压不变时，U\(_{b2}\)就基本恒定。由图3可见，如果保持Ube不变，则I\(_{b}\)将随温度而变化。例如，当环境温度为20℃时，调节偏置电阻使Ub2=0.7V，则对应的I\(_{b2}\)= 0.02mA。当环境温度下降到-25℃时，要保持仍为0.02mA，就必须使Ub2=0.79V，但由于电源电压并没有变化，U\(_{b2}\)仍为0.7V，这时-25℃曲线上0.7V所对应的Ib2几乎为零。同理，当温度升高到55℃时，0.7V的U\(_{b2}\)所对应的Ib2=0.1mA，这已是0.02mA的5倍了。由此可见图2所示电路中，温度变化对I\(_{b2}\)的影响也是较大的，说明此电路在温度变化时不如图1电路稳定。（朱小华）

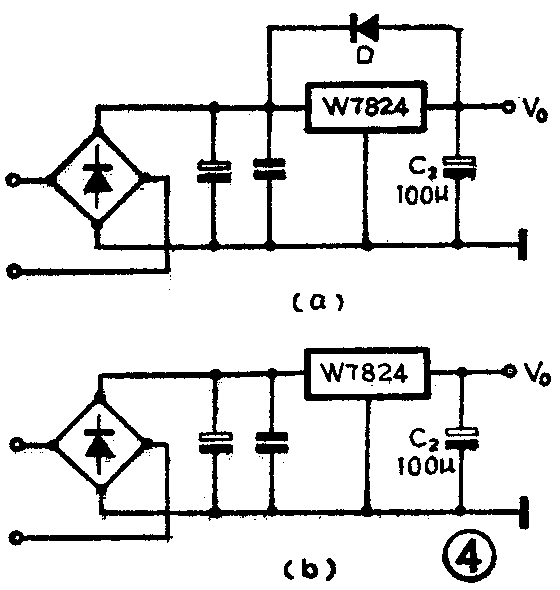

2．该电路的工作不太可靠。当稳压电路工作时，容量较大的C\(_{2}\)将存贮较多的电荷，若输入端由于某种原因突然对地短路，则在集成稳压器的输出——输入端之间会因V0=U\(_{c2}\)不能突变而出现较大的反向电压，这个电压以及C2的放电电流有可能导致电路内部器件的损坏。为防止出现这种情况，可在稳压器上并接一个二极管D见图4（b），即可在输入端短路时为C\(_{2}\)提供一条低阻的放电回路，使存贮在C2上的电荷通过二极管D迅速泄放，从而保护稳压器。保护二极管一般选用小功率硅整流管。（张国华）
