有的收音机存在着这样的故障：调准电台后可以正常收听，若将调谐旋钮稍微向高端或低端调偏时，则发生刺耳的尖叫声，这就是发生于电台两侧的差拍啸叫声。有修理经验的人都知道，这种现象是中放级自激造成的。可是，中放级的自激振荡只能产生等幅中频信号，经过检波器检出的是直流，何以能听到啸声？又为何发生在电台两侧呢？下面就来作一简要分析，并指出克服这种啸叫声的方法。
啸叫声的由来
为了叙述方便，首先考虑没收到电台信号的情况。此时若收音机存在自激，则共有两种情况：一种是高频自激，其频率在1000KHz以上（就中波段而言，最低本振荡频率为535KHz＋465KHz＝1000KHz），它通不过中频变压器，故不会传到后面去；另一种是中频自激，其频率由回路参数决定，约等于465KHz（若中频调准，则很接近这个值）。不论这个信号产生于第一中放级还是第二中放级，都可以通过中频变压器，到达检波器的输入端。但因它是未经调制的等幅波，检波器的输出只能是直流，故喇叭里不会发出啸叫声。
当转动调谐旋钮，仔细调准电台时，例如恰好收到630KHz的外来信号，此时本机振荡频率为f\(_{b}\)=1095KHz，它们在频率轴上的位置如图1a所示。变频器输出的频率为fz＝1095KHz－630KHz=465K-Hz，恰为中频，可以通过中频变压器加到检波器的输入端。因为中放级尚存在自激振荡，由此产生的465KHz自激振荡信号也加到检波器的输入端。由于检波器输入的两个信号频率相等，故输出的差拍频率为零，不会产生啸声；即使其差频不为零，但小于20Hz，人耳仍觉察不出啸叫声。尽管如此，但因经过变频之后的中频fz仍是已调波，其中包含着被传送的音频信号，经过检波器检波，仍可把音频信号还原出来。因此当调准了电台之后可以正常收听。
在调准电台的基础上再微微向高端转动一下调谐旋钮，则本振频率变高，例如变为1096KHz，输入回路谐振曲线也向频率轴高端移动了一些位置，如图1b所示。因为只是微微调整一下，尽管谐振曲线有所移动，但还不致于收到邻近的电台信号，而原来收到的630KHz信号仍在谐振曲线的范围内，仍有一定的幅度，它加到变频器的输入端。因此变频器输出的差频为1096KHz-630KHz=466KHz，这个信号可以通过有一定宽度的中频放大器，它与中放级的自激振荡信号（465KHz）一并加到检波器的输入端。经过检波器的作用，产生1KHz（466KHz—465KHz）的差拍频率，恰好是可闻音频，所以在电台一侧会出现啸叫声。可以看出，随着调谐旋钮的微微转动，本报频率逐渐提高，它与630KHz信号的差频逐渐增大，啸叫声的音调也随着变化。当旋钮偏调到相当程度后，本振频率与630KHz的差频增大，已通不过中频变压器，或者因输入回路的选择性较好，630KHz的电台信号已处于谐振曲线之外，形不成差拍，故啸叫声消失。同样，若把旋钮从已调准的电台位置上微微向低端转动时，也会出现差拍啸声，其原理和向高端转动时的情况相仿，不再重述。
应该指出，上面是以收到630KHz的信号为例进行分析的，当接收其他电台信号的也会出现同样的情况，这是不难理解的。
故障推断与对策

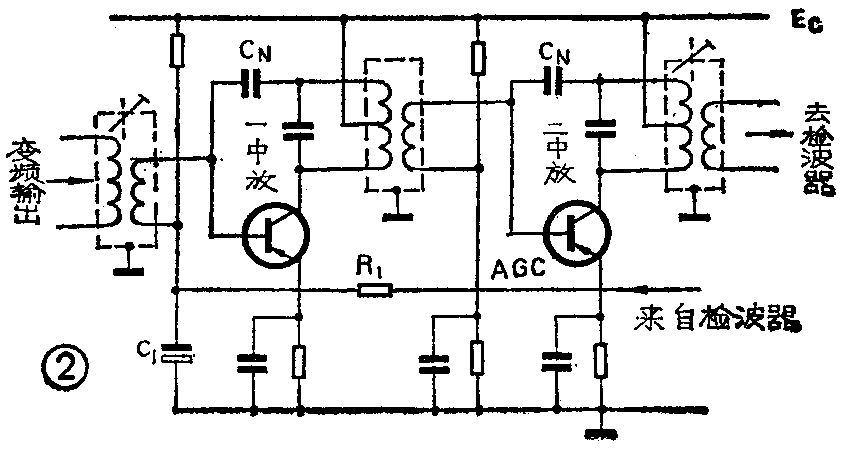

从上面的分析可以看出，只有当中放级存在自激时，才可能有两个接近的中频信号进入检波器、并且通过它的非线性作用产生可闻的差拍叫声。如果设法克服了中放级的自激振荡，上述故障也就消除了。那么，中放级的自激是怎样形成的呢？这要考虑晶体管内部存在的极间电容，当管子处于高频运用时，集电极上输出的信号会通过极间电容反馈到基极，形成正反馈、引起自激振荡。一般的解决办法是在中放级加入适当容量的中和电容C\(_{N}\)（图2），来抵消极间电容的反馈作用。有些自装的收音机，开始就未装中和电容，或原机中虽有中和电容但已经脱焊或断开，这都会造成自激。重新接入中和电容，或使原中和电容复原，故障便可消除。有时因中频变压器的外壳接地不良，引起级间交连，也能形成正反馈，可把中频变压器外壳接地点用烙铁烫一下，看是不是此类故障。如果在维修中换上了β值较高的中放管，提高了中放级的增益，这样本来不自激的中放电路可能产生自激。遇此情况，可加大中和电容的容量或在允许的范围内将中放管的偏流调低一些。如果AGC电路断开，则控制第一中放级增益的作用消失，使本级增益过高，也能造成自激，细查AGC电路（图2），看反馈电阻R1是否开路或变值，滤波电容C\(_{1}\)是否失效，可把变值或失效的元件换下来。总之，把上述的故障逐个排除了，并且中放管的直流工作状态也正常，则发生于电台两侧的啸声也就消失了。（林萌森）
